Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X Cambiador de pipetas A partir de la versión de software SR.70x.xx Edición 01/2011 364 6.1.2 Cambiador de pipet as p ara el SIPLACE MultiSt ar y S peedSt …
Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Cambiador de pipetas
Edición 01/2011
363
6.1.1.11 Cambiador de pipetas "Fila 2" para el SpeedStar
Artículo N° 00119716-xx Cambiador de pipetas 2, serie-X, C&P20
El cambiador de pipetas "Fila 2" puede instalarse en las siguientes posiciones:
Máquina automática X4:Posiciones 1, 2, 3 y 4 (ver Fig. 6.1 - 3
, página 356)
Máquina automática X3:Posiciones 1, 3 y 4 (ver Fig. 6.1 - 4
, página 357)
Máquina automática X2:Posiciones 1 y 3 (ver Fig. 6.1 - 5
, página 358)
El paquete de reequipamiento contiene además del cambiador de pipetas un juego de montaje.
6

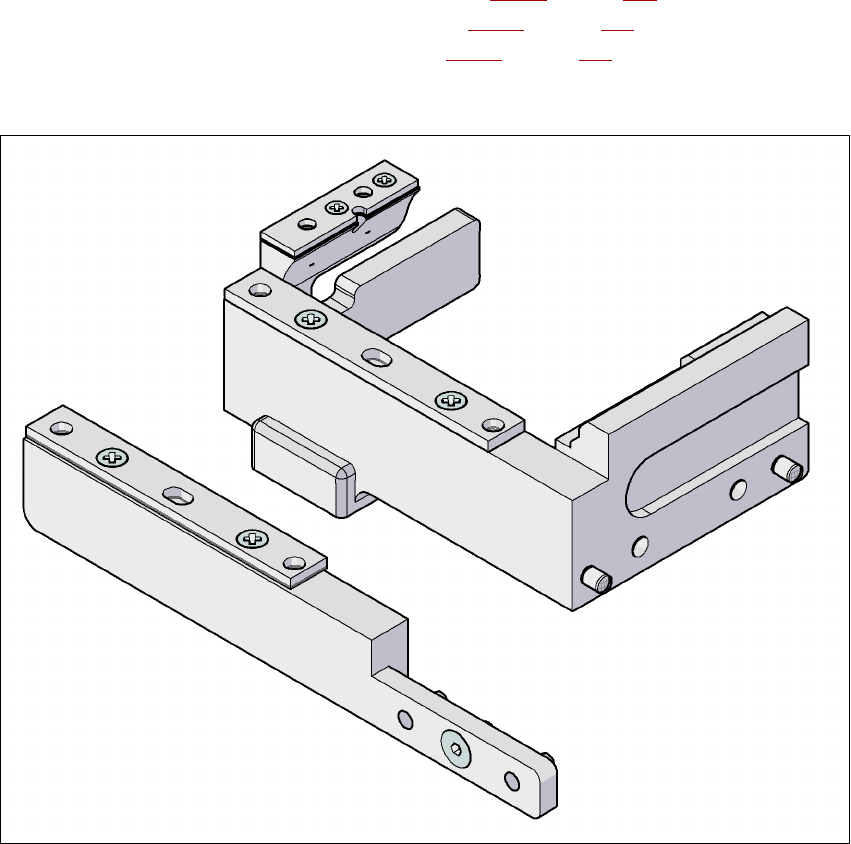

Fig. 6.1 - 9 Juego de montaje para el cambiador de pipetas "Fila 2"
6
6
Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Cambiador de pipetas A partir de la versión de software SR.70x.xx
Edición 01/2011
364
6.1.2 Cambiador de pipetas para el SIPLACE MultiStar y SpeedStar
Artículo N° 00119741-xx Cambiador de pipetas CPP, serie-X
6

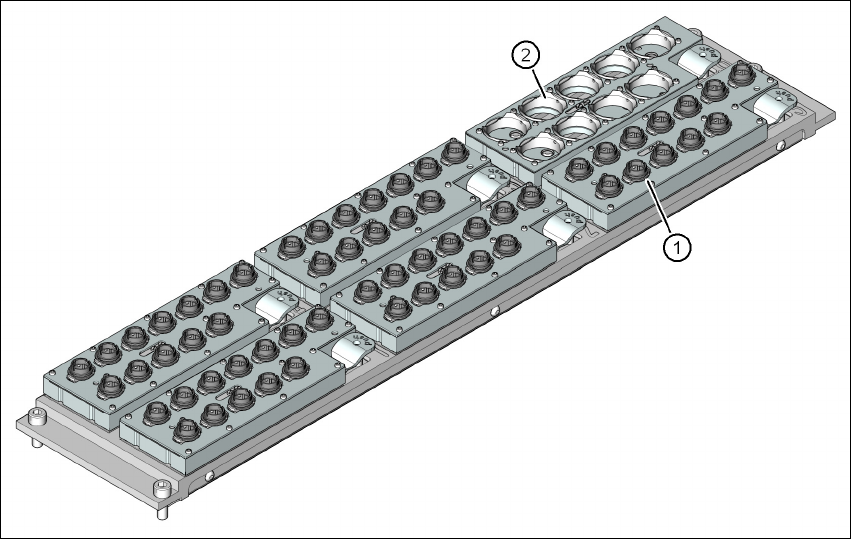

Fig. 6.1 - 10 Cambiador de pipetas para el SIPLACE MultiStar y SpeedStar
(1) Cargador para pipetas 20xx
(2) Cargador para pipetas 28xx
6.1.2.1 Descripción
Este cambiador de pipetas puede utilizarse tanto para el cabezal CPP como también para el ca-
bezal C&P20. Los cargadores están apoyados en una placa portante común, están centrados con
dos pasadores cilíndricos y fijos con 4 botones de presión. Con dos marcas de centrado en cada
cargador se determina la posición exacta. El asiento correcto de los cargadores sobre la placa
portante del cambiador de pipetas es supervisado con microconmutadores para evitar una coli-
sión del cabezal de colocación con un posible cargador que sobresalga. Todas las 6 posiciones
de cargador deben estar ocupadas ya que el circuito de seguridad en caso de ausencia o asiento
incorrecto de los cargadores detiene la máquina automática. El cambiador de pipetas reconoce
además en la codificación del cargadores de pipetas, si se trata de un cargador de pipetas 20xx
ó un cargador de pipetas 28xx para el cabezal CPP ó un cargador 10xx para el cabezal C&P20.
Si se utiliza un SpeedStar no puede utilizarse ningún cargador de pipetas para el MultiStar.
La estación de pipetas existe en dos ejecuciones, una para la SIPLACE X4/X3/X2 y una para la
SIPLACE X4I. En la estación de pipetas pueden soplarse componentes de las pipetas del Multi-
Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Cambiador de pipetas
Edición 01/2011
365
Star ó del SpeedStar. Tanto pipetas del MultiStar como también del SpeedStar pueden allí ex-
traerse y eliminarse en el recipiente de rechazo.
Tab. 6.1 - 1 Configuraciones para el cambiador de pipetas CPP
6
6
6
Cargador para pipetas 20xx 6
6

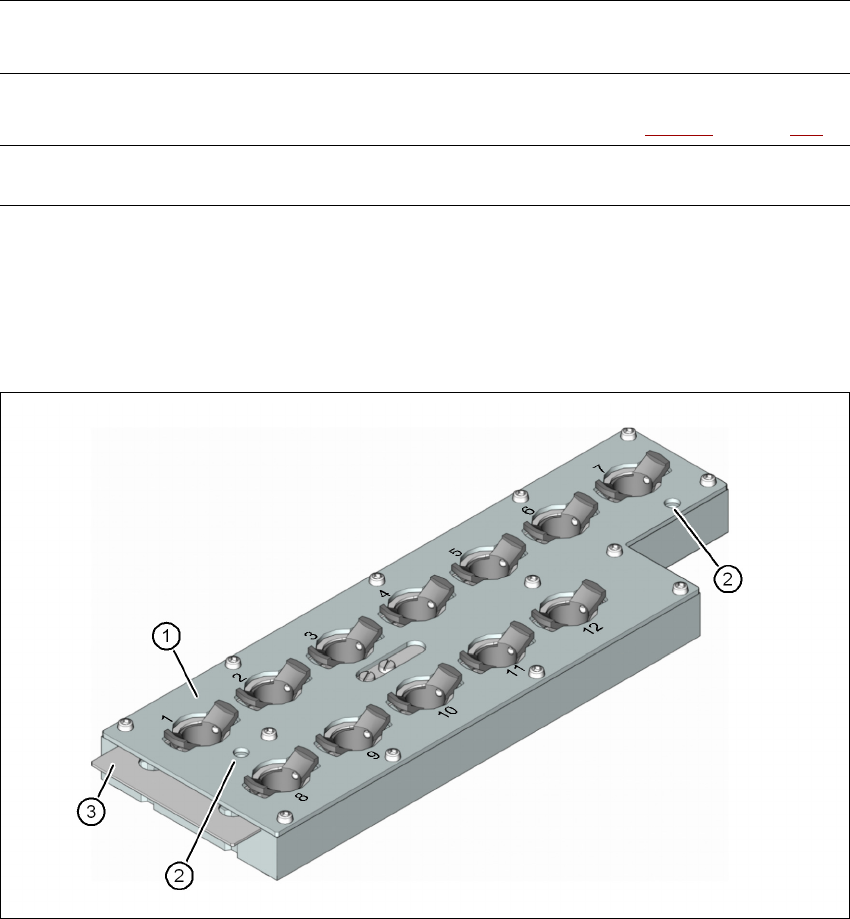

Fig. 6.1 - 11 Cargador para pipetas 20xx - placa de retención abierta
(1) 12 posiciones para pipetas 20xx
(2) Marcas de centrado (visibles solamente con la placa de retención abierta)
(3) Placa de retención
6
6
6
Cabezal de
colocación
Cargador de pipetas
Observación
Cabezal CPP
5 cargadores para pipetas 20xx Configuración estándar
1 cargador para pipetas 28xx (Ver Fig. 6.1 - 10
, página 364)
Cabezal C&P20
6 cargadores para pipetas 10xx, 11xx
ó 12xx
