6.6 Cámara - CO para el TwinStar, cámara - FC
6.6.1 Cámara - CO, estacionaria, P&P (tipo 25) 16 x 16, digital (cámara - FC)
Artículo N° 00119718-xx Cámara - CO, estacionaria, 16x16 digital, tipo 25
6

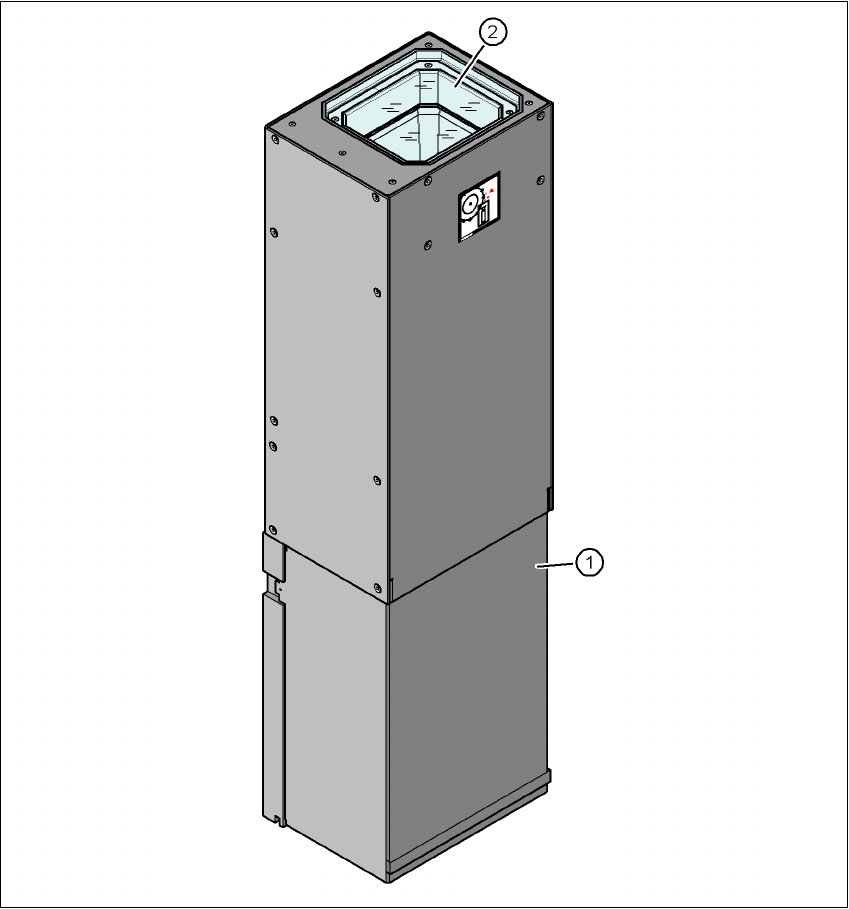

Fig. 6.6 - 1 Cámara - CO, estacionaria, P&P (tipo 25) 16 x 16, digital (cámara - FC)
(1) Caja con cámara integrada y amplificador de la cámara
(2) Placa de vidrio - debajo plano de iluminación y plano óptico
Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Cámara - CO para el TwinStar, cámara - FC
Edición 01/2011
407
6.6.2 Indicaciones de seguridad
ADVERTENCIA 6
Durante un cambio de cabezal TwinStar a cabezal SpeedStar deben desmontarse las cámaras
estacionarias de componentes tipo 33, 55 x 45, y tipo 25, 16 x 16, digital (cámara FC) del Twin-
Star, de lo contrario colisiona el cabezal SpeedStar con las cajas de las cámaras.
Durante un cambio de cabezal TwinStar a cabezal MultiStar se instala en la posición inferior la
cámara - CO estacionaria, tipo 33, 55 x 45, digital.
6.6.3 Datos técnicos
6
6
6
6
6.6.4 Posición
La posición de las cámaras de componentes estacionarias y las correspondientes configuracio-
nes se representan en el apartado 3.8.2
, a partir de la página 164.
Dimensiones del compo-
nente
0,2 x 0,2 mm² hasta 16 x 16 mm² para medición sencilla del compo-
nente
Gama de componentes 0402 hasta SO, PLCC, QFP, zócalo, enchufe, BGA, CO especiales,
Bare Die, Flip-Chip, Shield
Trama de patillas mín. 0,25 mm
Ancho de patillas mín. 0,1 mm
Trama bolita mín. 0,14 mm
Diámetro bolita mín. 0,08 mm
Campo visual 19,4 x 19,4 mm²
Tipo de iluminación luz incidente (6 niveles de libre programación)
