Instalación y puesta en servicio Instru cciones de servicio SIPLACE Serie-X Instalación de la máquina automática A partir de la versión de software SR.70x.xx Edición 01/2011 260 4.3.10.7 Instalar la chap a protectora de …
Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio
A partir de la versión de software SR.70x.xx Instalación de la máquina automática
Edición 01/2011
259
4.3.10.5 Montar el cable de puesta a tierra para las puertas
→ Fije al bastidor de la máquina los dos cables de puesta a tierra para las puertas (pos. 4 en la
Fig. 4.3 - 15
, página 256) en la siguiente forma:
4

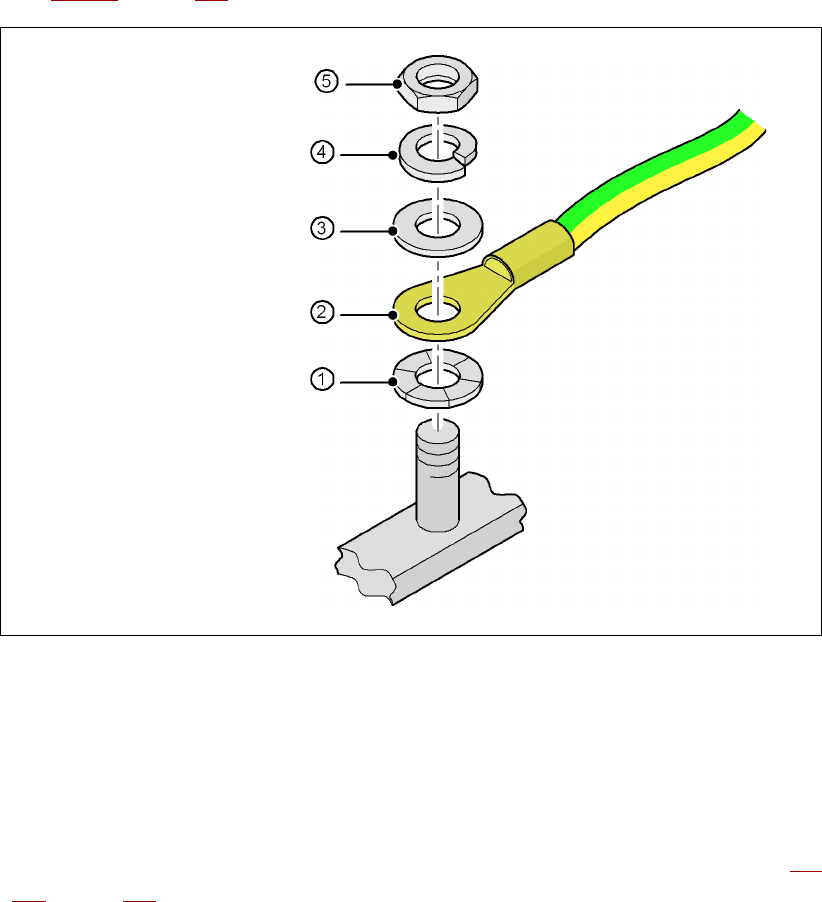

Fig. 4.3 - 16 Montar el cable de puesta a tierra
4
4
4
4
4
4.3.10.6 Controlar y ajustar el interruptor de las cubiertas de protección
→ Controle el funcionamiento del interruptor de las cubiertas de protección (pos. 2 en la Fig. 4.3
- 17, página 260).
→ Cuando sea necesario ajuste el interruptor de las cubiertas de protección (ver las instruccio-
nes de servicio).
4
Tuerca hexagonal M 5
Arandela elástica M 5, DIN 7980
Arandela M 5, DIN 125
Terminal de cable, forma anular
Arandela de contacto
Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
Instalación de la máquina automática A partir de la versión de software SR.70x.xx
Edición 01/2011
260
4.3.10.7 Instalar la chapa protectora de acceso "abajo"
Las máquinas automáticas se suministran con solo una chapa de protección de acceso "abajo".
Si las máquinas automáticas se montan en una línea, se suprime la chapa de protección de ac-
ceso entre dos transportes de entrada y salida adyacentes.
ADVERTENCIA 4
Por principio, monte la chapa de protección de acceso "abajo" en el lado de entrada de la pri-
mera máquina automática y en el lado de salida de la última máquina automática de una línea
(artículo N° 03045426-01) con 4 tornillos de hexágono interior M4x12. Así Ud. evita por parte del
personal la manipulación no autorizada en el interior de la máquina automática.
4

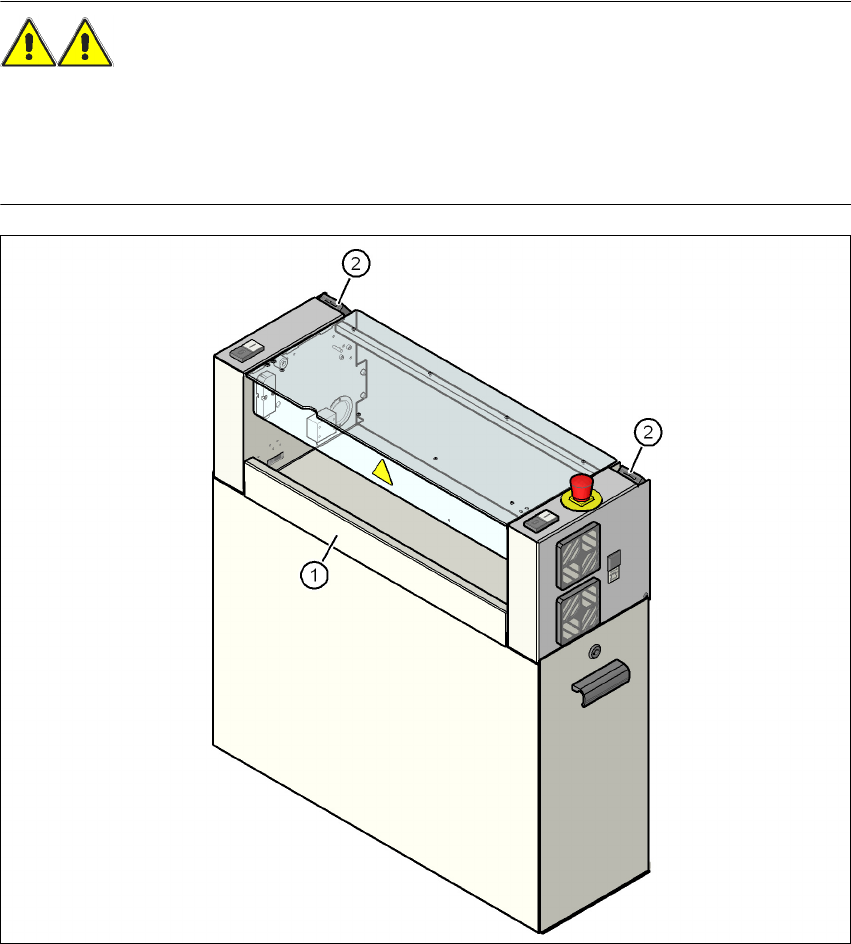

Fig. 4.3 - 17 Montar la chapa protectora de acceso "abajo" en el lado de salida de tarjetas de circuitos impresos
(1) Chapa protectora de acceso "abajo", artículo N° 03045426
(2) Interruptor de las cubiertas de protección
Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio
A partir de la versión de software SR.70x.xx Instalación de la máquina automática
Edición 01/2011
261
4.3.11 Instalar unidad Box-PC en SIPLACE X4/X3/X2
4.3.11.1 Unidad Box-PC - puntos de conexión eléctrica
4

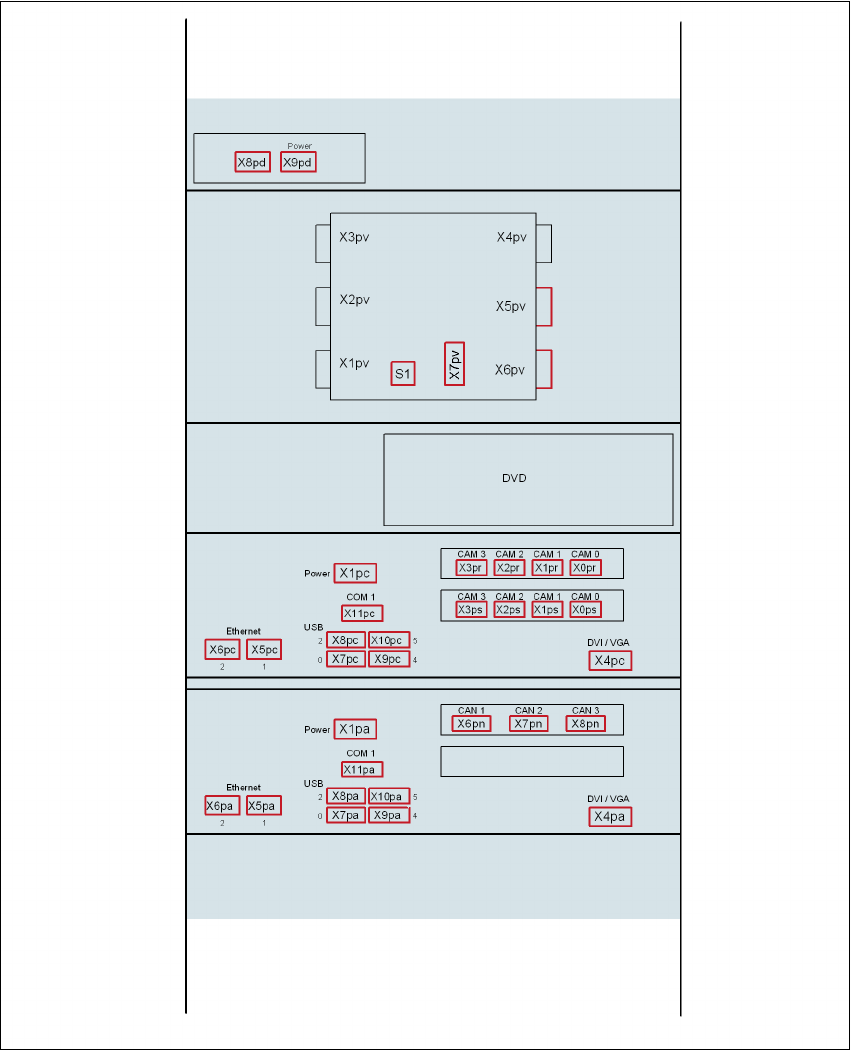

Fig. 4.3 - 18 Unidad Box-PC para SIPLACE X4/X3/X2, cara frontal - conectar el enchufe
Hub USB
Video-multiplexor
Ordenador de mando
Controlador de la
