La tarjeta de circuitos impresos se transporta a la zona de colocación hasta que la barrera de luz
láser active la señal de parada para el transporte de TCI. La mesa elevadora se desplaza hacia
arriba con los topes TCI a una posición en la que la tarjeta de circuitos impresos no se sujeta aún
y puede ser desplazada por las cintas de transporte. Los dos topes TCI se encuentran a la altura
de la tarjeta de circuitos impresos, los soportes TCI (espigas magnéticas) ya hacen contacto con
la tarjeta de circuitos impresos. Las dos cintas de transporte desplazan la tarjeta de circuitos im-
presos contra los topes TCI y la alinean. La mesa elevadora se desplaza después a su posición
final superior, sujeta la tarjeta de circuitos impresos y la libera de los topes TCI para no estorbar
en el proceso de colocación. Después del proceso de colocación la mesa elevadora y el disposi-
tivo de alineación TCI descienden y la tarjeta de circuitos impresos se sigue transportando.
6
6.12 Interfaz Siemens
Artículo N° 00116808-xx SIPLACE Interfaz HF/X/D3
En las máquinas automáticas de colocar de la serie-X la interfaz de transporte se configura con-
forme al estándar SMEMA. Sin embargo existe la posibilidad utilizar esta interfaz conforme al es-
tándar Siemens. Esta es una gran ventaja cuando una máquina automática de la serie-X se debe
integrar a líneas SIPLACE de modelos anteriores. Por esta razón no es necesario un reequipa-
miento de las máquinas automáticas de modelos anteriores al estándar SMEMA.
Simplemente configure la interfaz de transporte de las máquinas automáticas de la serie-X en el
estándar Siemens y conecte las máquinas automáticas con el cable de interfaz correspondiente.
Informaciones más detalladas las puede tomar de "Instrucciones de reequipamiento, interfaz de
transporte - Siemens", artículo N° 00194343-01.
Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Apoyos de espigas magnéticas A partir de la versión de software SR.70x.xx
Edición 01/2011
422
6.13 Apoyos de espigas magnéticas
Artículo N° 00119680-xx Apoyos de espigas magnéticas HS/HF/X/serie-D
Las tarjetas de circuitos impresos anchas tiene la tendencia a flexionarse elásticamente durante
la colocación, así que en determinadas circunstancias los componentes no se colocan con la pre-
cisión deseada. Las tarjetas de circuitos impresos abombadas influyen también en la precisión
de colocación. Con el posicionamiento de apoyos de espigas magnéticas en la mesa elevadora
se puede eliminar fácilmente este problema.
6

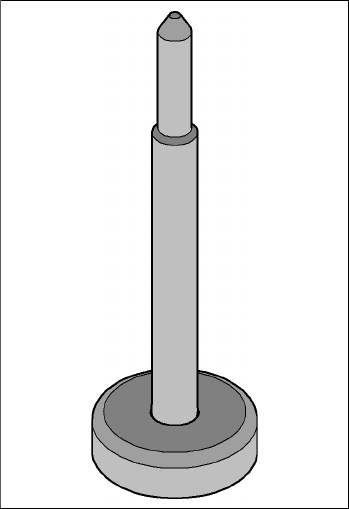

Fig. 6.13 - 1 Apoyos de espigas magnéticas
Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Bomba de vacío
Edición 01/2011
423
6.14 Bomba de vacío
Artículo N° 00119786-xx Bomba de vacío, juego de montaje para X2, X3, X4
Artículo N° 00119787-xx Bomba de vacío, serie-X
Artículo N° 00119797-xx Bomba de vacío, juego de montaje para X4I
6.14.1 Indicaciones de seguridad para la bomba de vacío
ADVERTENCIA 6
La bomba de vacío debe protegerse por separado.
Al conectar la bomba de vacío, observe que además del cable estándar de conexión a la red
esté conectado un conductor de puesta a tierra. Para ello debe colocarse a disposición una
barra colectora de puesta a tierra apropiada en la red del cliente.
Observe además las indicaciones seguridad dadas en las instrucciones de servicio.
6.14.2 Descripción
Cada cabezal Collect&Place dispone de un generador de vacío propio que alimenta el circuito de
retención y colocación con el vacío necesario. El generador de vacío de los cabezales de colo-
cación funciona según el principio de Venturi. En combinación con una bomba de vacío en el
SpeedStar (C&P20) puede reducirse considerablemente el consumo de aire comprimido. Los
gastos de explotación bajan según el volumen de los gastos de energía.
Tipo de máquina
automática
Configuración del
cabezal de colocación
Consumo de aire
comprimido
a
sin bomba de vacío
Consumo de aire
comprimido
a
con bomba de vacío
b
SIPLACE X4I
SIPLACE X4
C&P20/C&P20/C&P20/C&P20 960 Nl/min 220 Nl/min
C&P20/C&P20/CPP/CPP 720 Nl/min 350 Nl/min
SIPLACE X4 C&P20/C&P20/CPP/TH 700 Nl/min 330 Nl/min
C&P20/C&P20/TH/TH 680 Nl/min 310 Nl/min
SIPLACE X3 C&P20/C&P20/C&P20/ 720 Nl/min 165 Nl/min
C&P20/C&P20/CPP 600 Nl/min 230 Nl/min
C&P20/C&P20/TH 580 Nl/min 210 Nl/min
SIPLACE X2 C&P20/C&P20/ 480 Nl/min 110 Nl/min
C&P20/CPP 360 Nl/min 175 Nl/min
C&P20/TH 340 Nl/min 155 Nl/min
a) Bajo condiciones atmosféricas normales a 20 °C y 1013 hPa
b) Bomba de vacío solamente para el cabezal C&P20
