5.9.4 Soporte para el rollo de cinta adicional
5
Fig. 5.9 - 2 Soporte para el rollo de cinta adicional
(1) Soporte para rollo de cinta adicional, artículo N° 00141217-xx
(2) Dispositivo de sujeción para el soporte
5
Los alimentadores de la serie-X pueden procesar cinta sin problema alguno cuando el desplaza-
miento lateral entre el alimentador y el rollo de cinta tiene un valor inferior a 60 mm. Si debido a
un equipamiento especificado no se puede mantener el desplazamiento máximo admisible, reco-
mendamos utilizar el soporte para un rollo de cinta adicional (pos. 1). Encaje el soporte simple-
mente en el dispositivo de sujeción (pos. 2) y desplácelo hasta quedar por debajo del
desplazamiento máximo admisible de 60 mm. El carro de componentes tiene un total de 5 dispo-
sitivos de sujeción. Cada soporte puede tomar 2 rollos de cinta de forma que se pueden posicio-
nar hasta 10 bobinas 15" (381 mm) - por encima del contenedor de cinta.
máx. 60 mm
Tareas en la máquina Instrucciones de servicio SIPLACE Serie-X
Ejecutar una ronda de control A partir de la versión de software SR.70x.xx
Edición 01/2011
328
5.9.5 Colocar chapas separadoras en el contenedor de cinta
→ La chapa separadora tiene diferentes aristas y puede colocarse de dos formas en el conte-
nedor de cinta. Cuando se utilizan semiejes la chapa separadora tiene las entalladuras para
los semiejes indicando hacia arriba (ver la pos. 4 en la Fig. 5.9 - 3
). Cuando Ud. no utiliza
semiejes, la arista redondeada de la chapa separadora indica hacia arriba (ver la pos. 5 en
la Fig. 5.9 - 3
).
→ Coloque las chapas separadoras, como se ve en la Fig. 5.9 - 3
y tenga en cuenta que la me-
nor división del contenedor de cinta es una división 2x. Así evita errores de dotación.
→ Controle que las chapas separadoras tomen la misma posición de enclavamiento en las tres
regletas guía. En caso contrario la chapa separadora se atasca o se dobla.
5

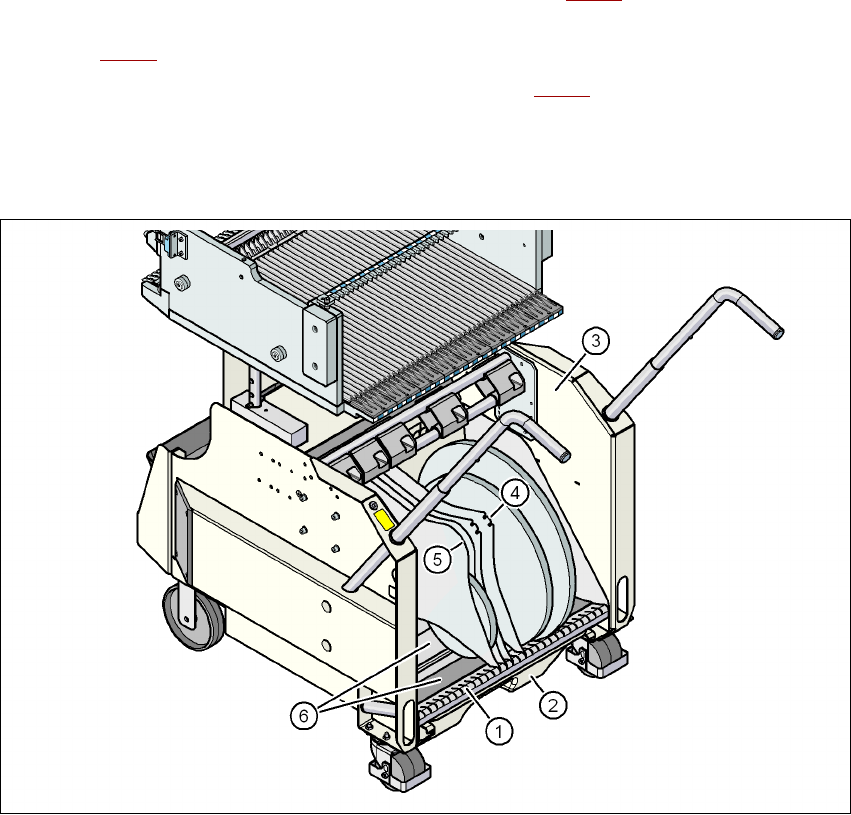

Fig. 5.9 - 3 Chapas separadoras en el contenedor de cinta
(1) Regleta guía para las chapas separadoras
(2) Recipiente de desechos de cinta
(3) Contenedor de cinta
(4) Posición de la chapa separadora cuando se utilizan semiejes
(5) Posición de la chapa separadora cuando no se utilizan semiejes
(6) Apoyos de deslizamiento para los rollos de cinta
Instrucciones de servicio SIPLACE Serie-X Tareas en la máquina
A partir de la versión de software SR.70x.xx Equipar los alimentadores
Edición 01/2011
329
5.10 Equipar los alimentadores
5.10.1 Indicaciones para la manipulación de alimentadores
Los alimentadores son aparatos de precisión. Por esta razón trate con prudencia los alimentado-
res.
→ Evite que los alimentadores choquen contra obstáculos.
→ No deje caer los alimentadores.
→ Utilice para el mantenimiento solamente herramientas apropiadas.
5.10.2 Quitar los alimentadores-X de la mesa de componentes
5

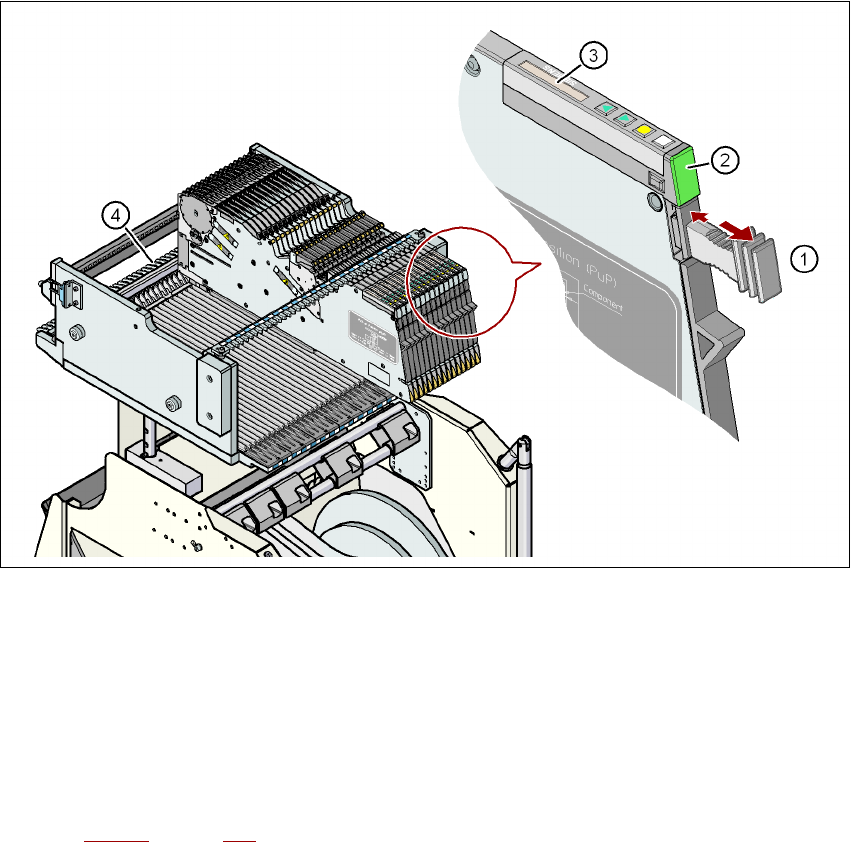

Fig. 5.10 - 1 Quitar los alimentadores-X de la mesa de componentes
(1) Asidero de extracción
(2) Visualización de estado
(3) Visualización LCD
(4) Trinquete para el bloqueo de los alimentadores-X
5
En estado de disposición de servicio la visualización de estado se ilumina en color verde (pos. 2
en la Fig. 5.10 - 1
, página 329) cuando el alimentador-X está contenido en el equipamiento actual.
Si el alimentador no está incluido en el equipamiento actual, la visualización de estado perma-
nece apagada.
