Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática A partir de la versión de software SR.70x.xx Edición 01/2011 Sistema de portal 149 El eje-Y const a esencialmente de los siguientes grupos…
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Sistema de portal A partir de la versión de software SR.70x.xx Edición 01/2011
148
3.6.4 Estructura del eje-Y
3

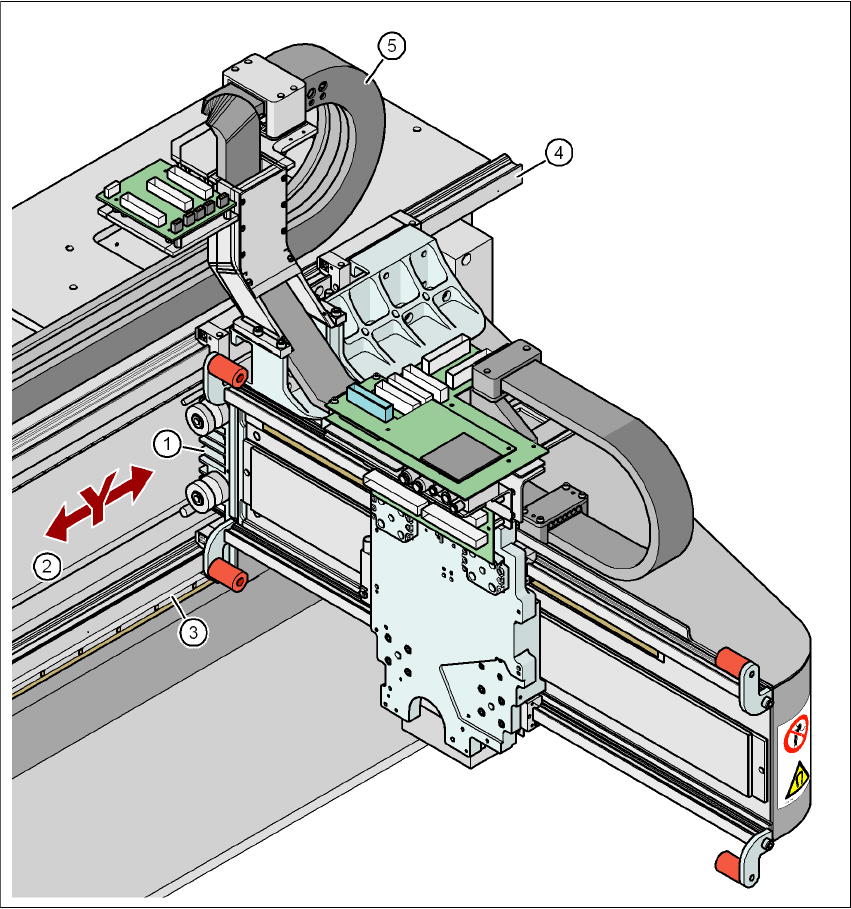

Fig. 3.6 - 6 Estructura del eje-Y
(1) Motor lineal-Y (primera parte)
(2) Imán permanente (segunda parte del motor lineal Y)
(3) Sistema lineal de medición de recorrido
(4) Sistema de guía
(5) Portacables flexible
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Sistema de portal
149
El eje-Y consta esencialmente de los siguientes grupos constructivos:
– Motor lineal-Y (primera parte) (1)
– Imán permanente (segunda parte del motor lineal Y) (2)
– Sistema lineal de medición de recorrido (3)
– Sistema guía (4)
– Portacables flexible (5)
El eje-Y es accionado por un motor lineal. La segunda parte del accionamiento consta de imanes
permanentes y está montada en el bastidor de la máquina. La primera parte está atornillada con
el portal.
3.6.5 Datos técnicos del eje-Y
3
Accionamiento Directo, motor lineal
Velocidad máx. 2,5 m/s
Recorrido de los portales 839 mm (SIPLACE X4I)
1430 mm (SIPLACE X4, X3, X2)
Sistema de medición de recorrido Escala metálica de medición lineal
Longitud de la escala de medición 1850 mm
Resolución 1 μm
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Sistema de transporte de TCI A partir de la versión de software SR.70x.xx Edición 01/2011
150
3.7 Sistema de transporte de TCI
La máquina automática está equipada como estándar con el transporte sencillo - TCI. Esta va-
riante de transporte es apropiada especialmente para tarjetas de circuitos impresos muy anchas.
El transporte doble - TCI flexible (ver apartado 3.7.2
, página 152) y el transporte SIPLACE Quad
Lane (ver apartado 3.7.6
, página 159) se pueden suministrar como opción puesto en fábrica.
3.7.1 Transporte sencillo - TCI y transporte doble - TCI flexible
3.7.1.1 Estructura del transporte sencillo - TCI
3

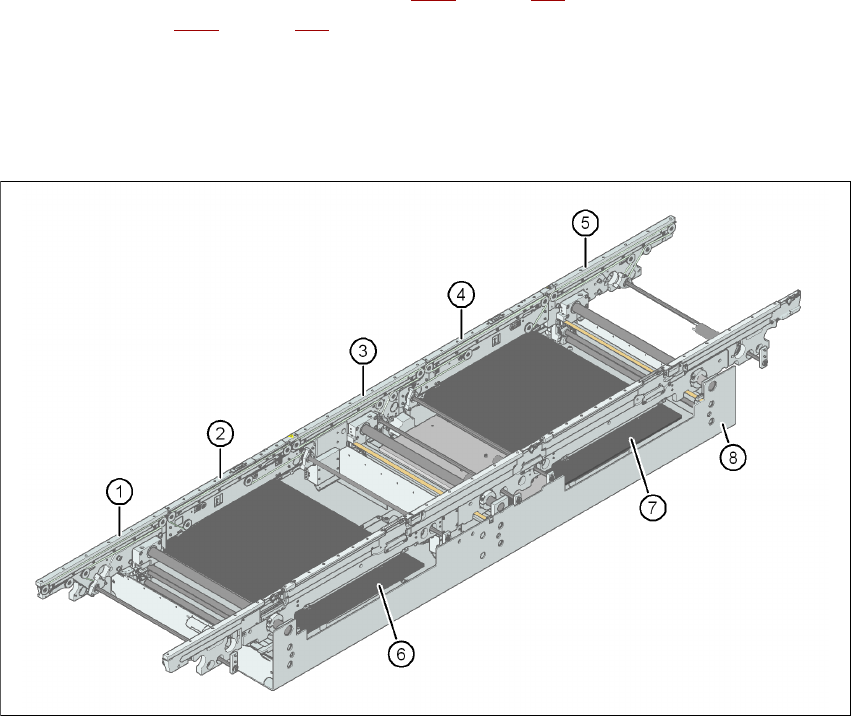

Fig. 3.7 - 1 Estructura del transporte sencillo - TCI
(1) Transporte de entrada
(2) Transporte de procesamiento 1
(3) Transporte intermedio
(4) Transporte de procesamiento 2
(5) Transporte de salida
(6) Mesa elevadora 1
(7) Mesa elevadora 2
(8) Bandeja de montaje
