Instrucciones de servicio SIPLACE Serie-X Seguridad de servicio
A partir de la versión de software SR.70x.xx Clasificación láser
Edición 01/2011
63
2.3.3 Clase láser 2
Los siguientes grupos constructivos están asignados a la clase láser 2:
– Barrera de luz láser, sector de colocación 1 en el transporte de TCI
– Barrera de luz láser, sector de colocación 2 en el transporte de TCI
– Lector de código de barras de TCI
– Sensor de componentes en el SpeedStar
– Sensor de componentes en el MultiStar
2
2.3.4 Clase láser 3B
El sensor se clasifica en la clase láser 3B.
2
INDICACIÓN: 2
Toda la máquina está clasificada en la clase láser 2, cuando está instalada la opción módulo
láser coplanario 3D.
2
Radiación láser
¡No mirar hacia el haz!
2
Radiación láser
¡No exponerse al haz!
2
Radiación láser
¡No mirar hacia el haz!
Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
Indicaciones de seguridad para el transporte de la máquina automática A partir de la versión de software SR.70x.xx
Edición 01/2011
64
2.4 Indicaciones de seguridad para el transporte de la
máquina automática
2

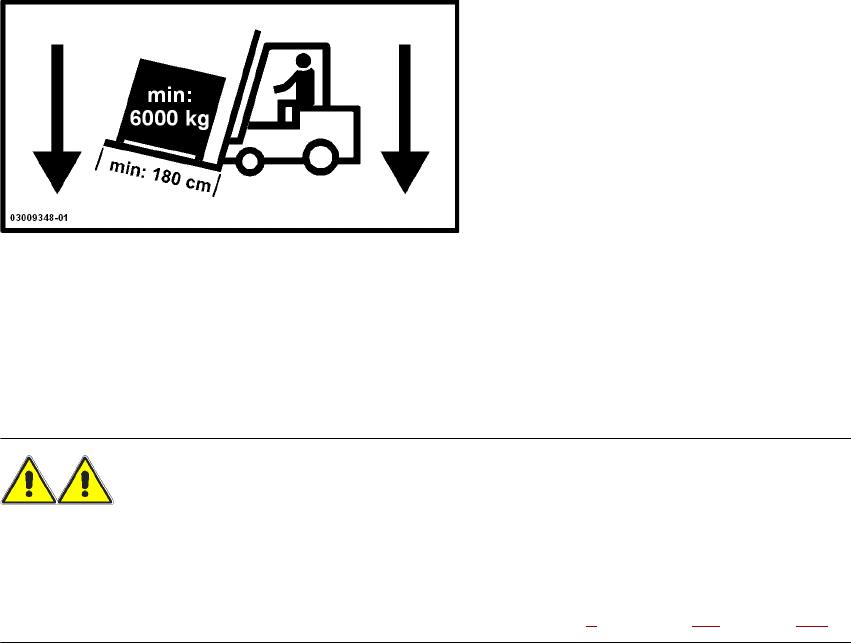

Para el transporte de la máquina automática utilice un carro elevador de horquilla con la siguiente
especificación:
Longitud mínima de horquilla 1800 mm
Capacidad mínima de carga 6000 kg
Ancho libre mínimo de horquilla 350 mm 2
ADVERTENCIA
PELIGRO DE VUELCO 2
Si no se cumple la especificación exigida para el carro elevador de horquilla existe el riesgo que
el carro elevador se vuelque con la máquina automática.
El transporte de la máquina automática se describe en el capítulo 4, apartado 4.1, página 211.
Instrucciones de servicio SIPLACE Serie-X Seguridad de servicio
A partir de la versión de software SR.70x.xx Indicaciones de seguridad referentes al servicio de la máquina aut.
Edición 01/2011
65
2.5 Indicaciones de seguridad referentes al servicio de la
máquina aut.
2.5.1 Indicaciones de seguridad para cerrar las cubiertas de protección
Para excluir todo tipo de riesgo de lesiones al cerrar las cubiertas de protección en la máquina
automática, el usuario debe solicitar a los operadores manejar las cubiertas de protección con-
forme a la siguiente descripción.
CUIDADO
PELIGRO DE CONTUSIONES EN LA MANOS
POR UN CIERRE INCORRECTO DE LAS CUBIERTAS DE PROTECCIÓN 2
2

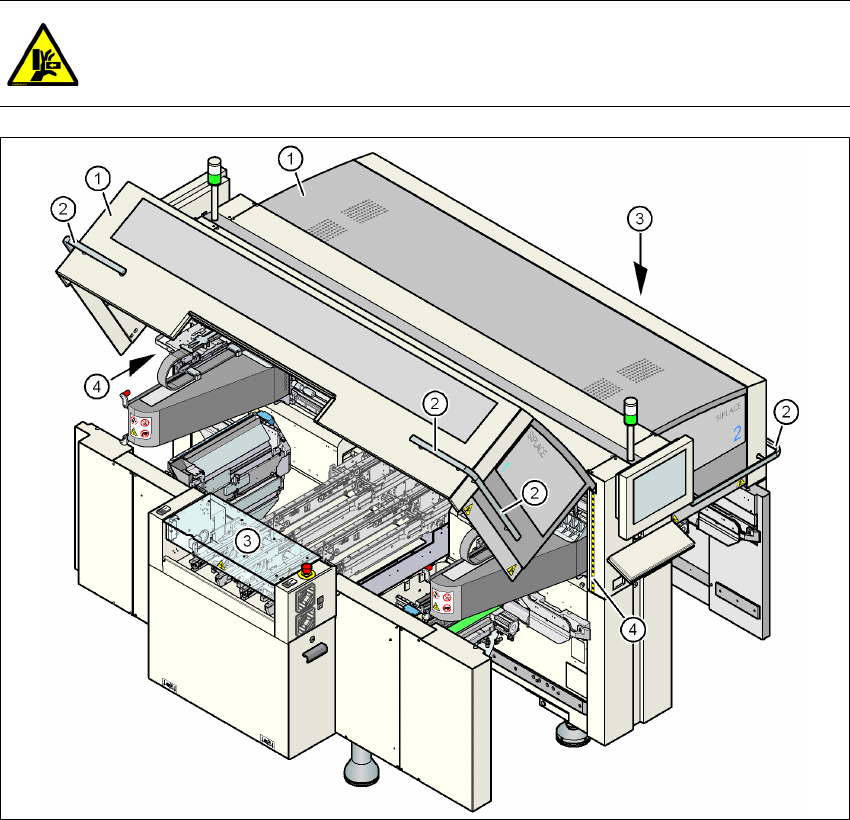

Fig. 2.5 - 1 Indicaciones de seguridad para cerrar las cubiertas de protección
(1) Cubiertas de protección
(2) Barras asidero
(3) Tapas sobre el transporte de TCI
(4) Franjas de advertencia
