Instrucciones de servicio SIPLAC E Serie-X Ampliaciones de estación A partir de la versión de software SR.70x.xx Cámara de TCI Multicolor, tipo 24, digital Edición 01/2011 411 6 6 6 6 6 6.8 Cámara de TCI Multic olor , ti…
Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Cámara - CO para el cabezal MultiStar A partir de la versión de software SR.70x.xx
Edición 01/2011
410
6.7.2 Cámara de componentes C&P, tipo 38, 16 x 16, digital
Artículo N° 00119783-xx Cámara 01005 para el cabezal CPP
6.7.2.1 Descripción
Nosotros recomendamos instalar esta cámara - CO en el cabezal CPP en lugar de la cámara -
CO tipo 30, cuando se utiliza el cabezal CPP para la producción en gran escala de tarjetas de
circuitos impresos con componentes 01005.
6.7.2.2 Estructura
6

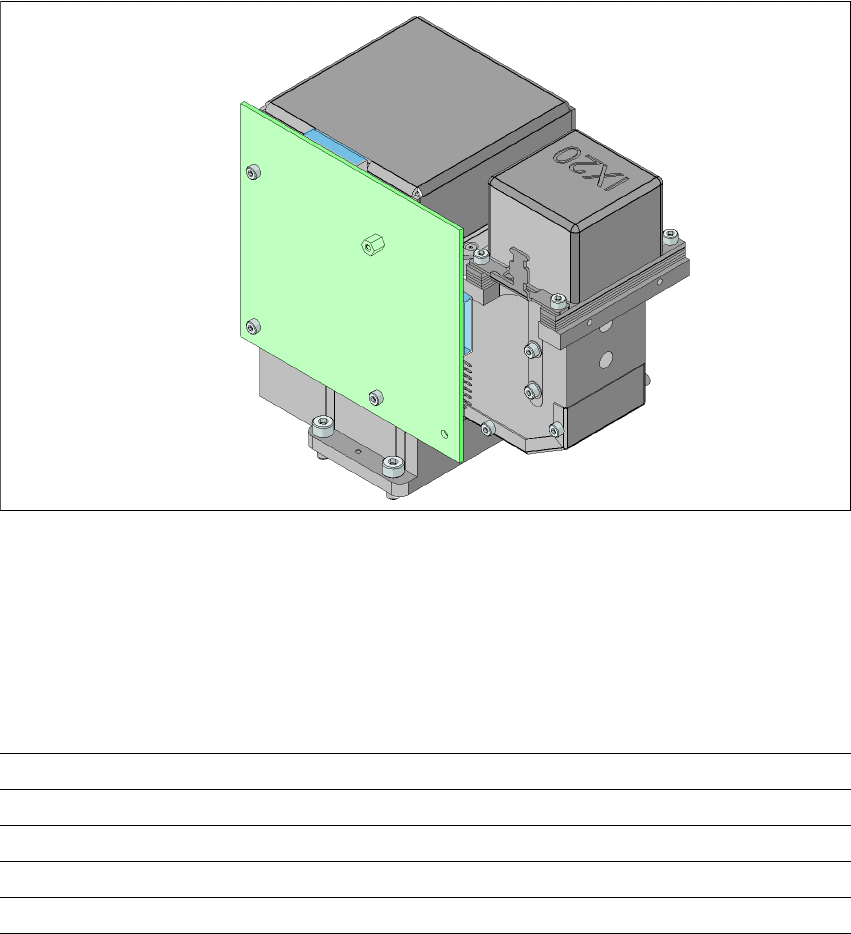

Fig. 6.7 - 2 Cámara de componentes C&P, tipo 38, 16 x 16, digital
(1) Sistema óptico de la cámara de componentes e iluminación
(2) Amplificador de la cámara
(3) Mando de iluminación
6.7.2.3 Datos técnicos
6
Dimensiones del componente 0,18 x 0,18 mm² hasta 16 x 16 mm²
Gama de componentes 01005 hasta 16 x 16 mm²
Trama de patillas mín. 0,25 mm
Ancho de patillas mín. 0,1 mm
Trama bolita mín. 0,25 mm
Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Cámara de TCI Multicolor, tipo 24, digital
Edición 01/2011
411
6
6
6
6
6
6.8 Cámara de TCI Multicolor, tipo 24, digital
6.8.1 Estructura
Artículo N° 00119774-xx Cámara de TCI, serie-X, Multicolor, tipo 24
6

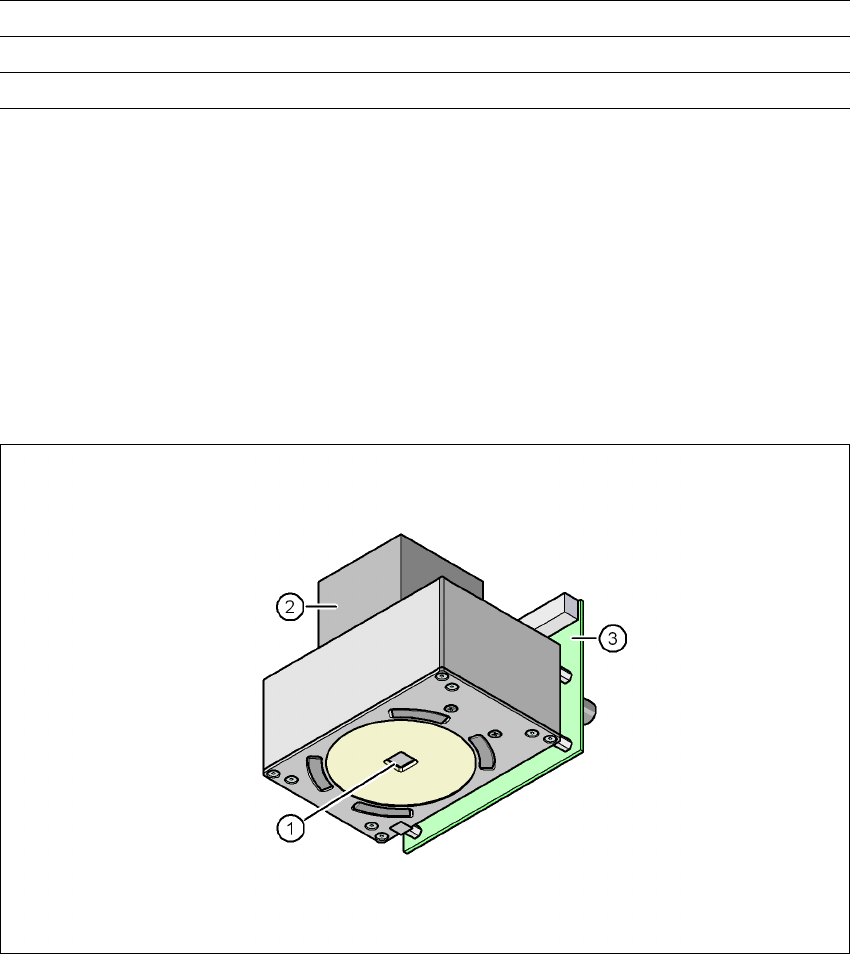

Fig. 6.8 - 1 Cámara de TCI Multicolor, tipo 24, digital
(1) Sistema óptico de la cámara de TCI e iluminación
(2) Amplificador de la cámara
(3) Mando de iluminación
6
Diámetro bolita mín. 0,14 mm
Campo visual 20,5 x 20,5 mm²
Tipo de iluminación luz incidente (5 niveles de libre programación)
Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Cámara de TCI Multicolor, tipo 24, digital A partir de la versión de software SR.70x.xx
Edición 01/2011
412
6.8.2 Datos técnicos
6
6.8.3 Tipos de iluminación
En la cámara multicolor - TCI pueden seleccionarse los siguientes tipos de iluminación:
– Iluminación blanca
Este tipo de iluminación se utiliza para tarjetas de circuitos impresos estándar con marcas
estañadas.
– Iluminación de luz oblicua, azul
Con ella puede en la mayoría de los casos alcanzarse un claro mejoramiento del contraste
en las marcas de centrado brillantes sobre material blanco claro, como por ejemplo cerámica
ó CEM. También las marcas de centrado cubiertas por reserva de soldadura pueden reco-
nocerse mejor sobre un fondo claro.
– Iluminación infrarroja
La utilización de este tipo de iluminación tiene sentido para marcas cubiertas con reserva de
soldadura o para marcas de material - Flex. En el caso de las marcas de plata/platino sobre
cerámica puede eventualmente lograrse un mejoramiento del reconocimiento, lo cual debe
determinarse previamente por medio de una colocación / un centrado de prueba.
6.8.4 Criterios de marcas de centrado y punto "Ink"
Los criterios de marcas de centrado y punto "Ink" se describen en los apartados 3.8.6 y 3.8.7,
página 170
.
Campo visual 5,7 x 5,7 mm²
Distancia del plano focal 28 mm
Tipo de iluminación luz incidente (5 niveles de libre programación)
Tamaño de las marcas de cen-
trado
longitud de canto 0,3 mm hasta 2,5 mm para una tolerancia de
transporte - TCI de ± 1,0 mm
longitud de canto hasta 3,0 mm para una tolerancia de transpor-
te - TCI < 1,0 mm
Tamaño de marcas de rechazo longitud de canto 0,3 mm hasta 3,0 mm
