Instrucciones de servicio SIPLAC E Serie-X Ampliaciones de estación A partir de la versión de software SR.70x.xx Cambiador de pipetas Edición 01/2011 361 ADVERTENCIA 6 Una palan ca que sobresale del cargador (p os. 1 en …
Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Cambiador de pipetas A partir de la versión de software SR.70x.xx
Edición 01/2011
360
6.1.1.8 Indicaciones para el manejo
→ Si llena un cargador por primera vez con un determinado tipo de pipetas, márquelo con una
etiqueta adhesiva.
INDICACIÓN 6
Llene los cargadores fuera de la máquina y cambie solamente cargadores completos. 6
→ Abra la placa de retención e inserte pipetas en las posiciones respectivas.
→ Cierre la placa de retención para que las pipetas no puedan caer de los cargadores.
CUIDADO 6
Los cargadores solamente se pueden llenar cuando todas las pipetas que se encuentran en
el cabezal Collect&Place se vuelven a colocar en sus cargadores. 6
INDICACIÓN 6
Evite que componentes caigan a los cargadores. Esto puede ocasionar el bloqueo de la
placa de retención. Por esta razón limpie con regularidad los cargadores y las posiciones li-
bres.
→ La programación del cambiador de pipetas se describe en las instrucciones de servicio
SIPLACE Pro.
6.1.1.9 Cambiar el cargador
→ Presione la palanca (pos. 1 en la Fig. 6.1 - 7, página 358), para soltar el cargador de la bola
del botón de presión (pos. 5 en la Fig. 6.1 - 7
, página 358). Eleve el cargador del soporte.
Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Cambiador de pipetas
Edición 01/2011
361
ADVERTENCIA 6
Una palanca que sobresale del cargador (pos. 1 en la Fig. 6.1 - 7
) puede causar una colisión del
cabezal de colocación. Por esta razón, observe que la palanca no sobresalga del cargador.
6

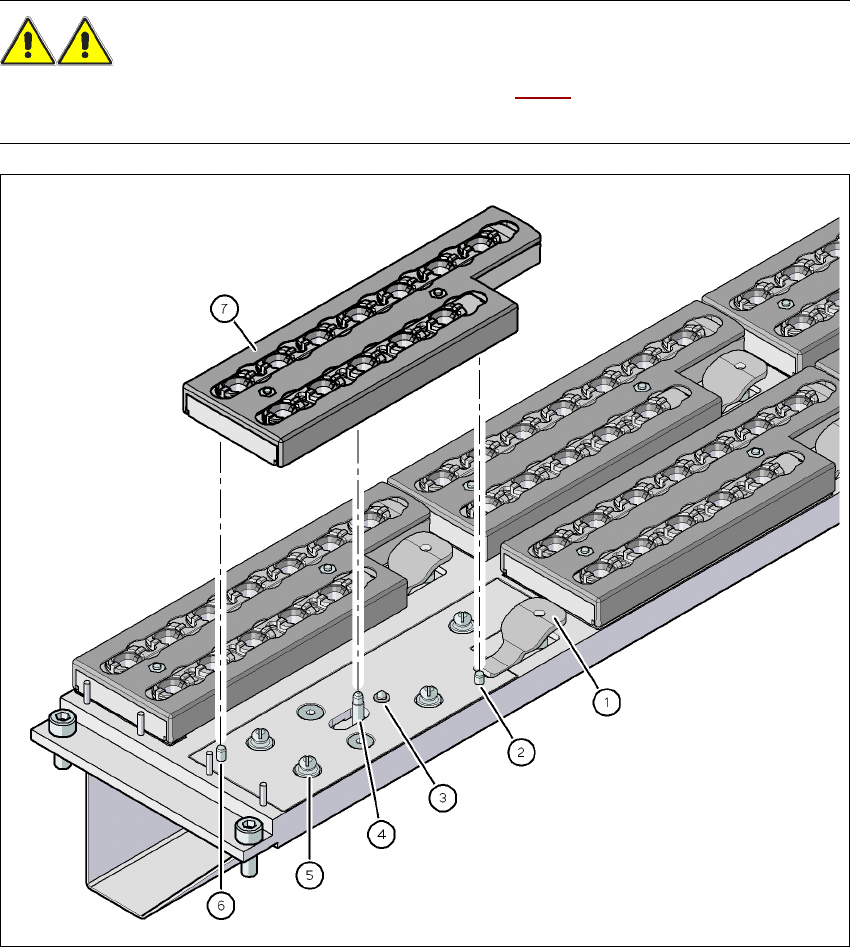

Fig. 6.1 - 7 Cambiador de pipetas para el SpeedStar - cambiar el cargador
(1) Palanca para elevar el cargador
(2) El pasador cilíndrico agarra en el agujero del cargador
(3) Pasador elástico para activar el microconmutador
(4) Pasador del mecanismo de empuje, desplazamiento de la placa de retención
(5) Bola del botón de presión
(6) El pasador cilíndrico agarra en el agujero oblongo del cargador
(7) Placa de retención en posición "Cargador bloqueado"
Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Cambiador de pipetas A partir de la versión de software SR.70x.xx
Edición 01/2011
362
INDICACIÓN 6
– Desplace la placa de retención a la posición "Cargador bloqueado".
– Antes de utilizar el cargador, ajústelo de forma que los pernos de centrado (pos. 2 y 6 en la
Fig. 6.1 - 7, página 361) puedan deslizarse en el agujero de centrado y en el agujero oblongo.
→ Deposite el cargador sobre las bolas del botón de presión (pos. 5 en la Fig. 6.1 - 7
, página
361
).
→ Presione el cargador de forma homogénea hacia abajo de forma que las bolas de los botones
de presión encajen al mismo tiempo en todos los botones de presión.
6.1.1.10 Reconocimiento de posición
Cada cargador del cambiador de pipetas tiene dos marcas de centrado, una para determinar la
posición y una para determinar la posición angular.
6
Fig. 6.1 - 8 Cargador de pipetas - numeración de posición, marcas para la determinación de la posición y la posición
angular
(1) Placa de retención en posición "Cargador abierto"
(2) Marca de centrado para la determinación de la posición
(3) Marca de centrado para la determinación de la posición angular
