Tareas en la máquina Instrucciones de servicio SIPLACE Serie-X
Visualizaciones de estado de las lámparas de aviso A partir de la versión de software SR.70x.xx
Edición 01/2011
322
5.7.5 Posibilidades de combinación de lámparas blancas y verdes
5
5.7.6 Tiempo de reacción
Cada modificación del estado de máquina se visualiza en las lámparas de aviso en un lapso de
tres segundos.
Ambas lámparas parpadean Dos advertencias, una por cada lado
ó
advertencia para un grupo constructivo que no está asignado a ningún
lado de la máquina automática.
Una lámpara ON Alarma en el lado correspondiente
Ambas lámparas ON Alarma en ambos lados,
o para un componente que no está asignado a ningún lado,
o no se encontró marca de centrado TCI o no se reconoció.
Estado Significado
Estado Significado
Ambas lámparas blancas parpadean de
forma breve
Una lámpara verde parpadea normal
Una de las siguientes operaciones se está ejecutando:
– Carrera de referencia
– Ajuste de anchura
– Cualquier otra función manual
–Calibrar
(no abrir la cubierta durante esta operación).
Instrucciones de servicio SIPLACE Serie-X Tareas en la máquina
A partir de la versión de software SR.70x.xx Cambio de turno
Edición 01/2011
323
5.8 Cambio de turno
INDICACIÓN: 5
Informaciones complementarias las encuentra en los siguientes manuales o soportes de datos:
– Instrucciones de mantenimiento SIPLACE serie-X
– Catálogo de piezas en el CD del producto
5.8.1 Operaciones para el cambio de turno
→ Empalme las cintas a tiempo. Después de un cambio de turno los alimentadores no deben
rellenarse de inmediato. Esto minimiza elevados períodos de parada.
→ En el cambio de turno entregue informaciones importantes al siguiente operador. Estas son
por ejemplo modificaciones del programa de colocación. Para ello siga la lista de pasos de
trabajo descritos en el aparte 5.12
, página 342.
→ Ejecute un control de equipamiento.
Verifique si los alimentadores están equipados con los componentes correctos y se encuen-
tran en la posición correcta en el carro de componentes, y el ancho de paso de transporte
está ajustado de forma correcta.
→ Entregue la línea en el estado en que usted mismo la desea al comenzar turno, es decir:
– Los recipientes de descarga están vaciados.
– Los recipientes de desechos de cinta están vaciados. Observe la indicación de seguri-
dad en el apartado 5.8.2
, página 324.
– Las zonas de alimentación se deben aspirar con cuidado.
Tareas en la máquina Instrucciones de servicio SIPLACE Serie-X
Cambio de turno A partir de la versión de software SR.70x.xx
Edición 01/2011
324
5.8.2 Indicaciones de seguridad para vaciar el recipiente de desechos de cinta
5

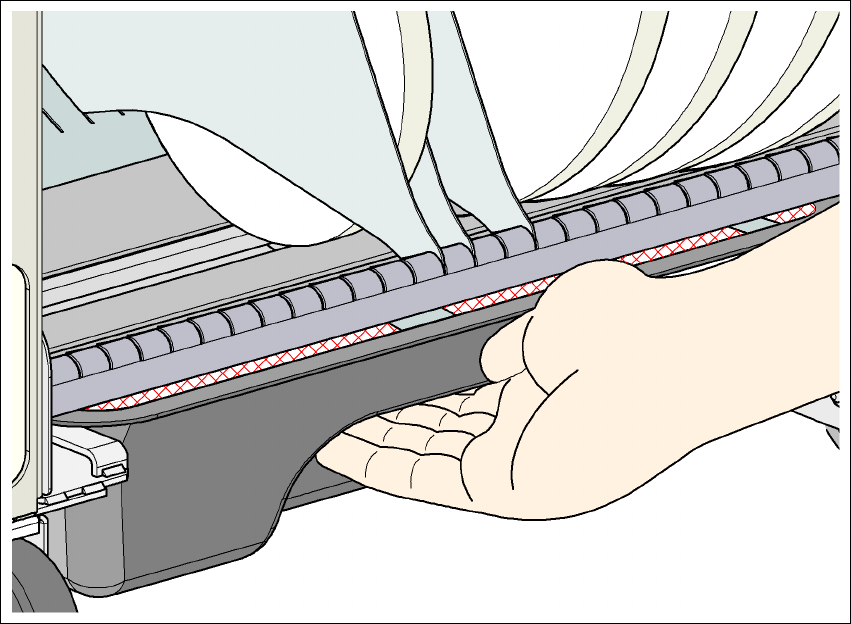

Fig. 5.8 - 1 Indicaciones de seguridad para vaciar el recipiente de desechos de cinta
Para vaciar el recipiente de desechos de cinta se debe extraer del carro de componentes. En ello
existe el peligro de aprisionarse los dedos.
→ Para evitar este riesgo, tome el recipiente de desechos de cinta con los dedos por la cara
inferior de la cubeta y coloque el pulgar sobre la misma.
→ En ningún caso coloque el pulgar en la ranura existente entre el contenedor de cinta y el re-
cipiente de desechos de cinta, de lo contrario se aprisiona el pulgar.
