Datos técnicos de la máquina automática I nstrucciones de servicio SIPLACE Serie-X Sistema de transporte de TCI A partir de la ve rsión de software SR.70x.xx Edición 01/2011 160 3.7.7 Anchos de t arjet as de circuitos im…
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Sistema de transporte de TCI
159
3.7.6 SIPLACE Quad Lane Transport
Artículo N° 00119944-xx SIPLACE Quad Lane Transport
3
Fig. 3.7 - 5 SIPLACE Quad Lane Transport
(1) Grupo de pistas de transporte 1
(1R) Pista de transporte 1, a la derecha
(1L) Pista de transporte 1, a la izquierda
(2) Grupo de pistas de transporte 2
(2R) Pista de transporte 2, a la derecha
(2L) Pista de transporte 2, a la izquierda
3.7.6.1 Descripción
El transporte SIPLACE Quad Lane puede instalarse en las máquinas automáticas de colocación
SIPLACE X4I y SIPLACE X4. En este transporte pueden procesarse simultáneamente hasta
ocho tarjetas de circuitos impresos. Las pistas de transporte 1R y 1L ó 2R y 2L transportan las
tarjetas de circuitos impresos en modo sincrónico, mientras los dos grupos de pistas de trans-
porte 1 y 2 pueden transportar las tarjetas de circuitos impresos tanto en modo sincrónico como
asincrónico. En el transporte Quad Lane las dos caras laterales de transporte son fijas. El trans-
porte puede configurarse a través del software como transporte de 1, 2 ó 4 pistas sin modifica-
ciones de hardware.
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Sistema de transporte de TCI A partir de la versión de software SR.70x.xx Edición 01/2011
160
3.7.7 Anchos de tarjetas de circuitos impresos
3
3

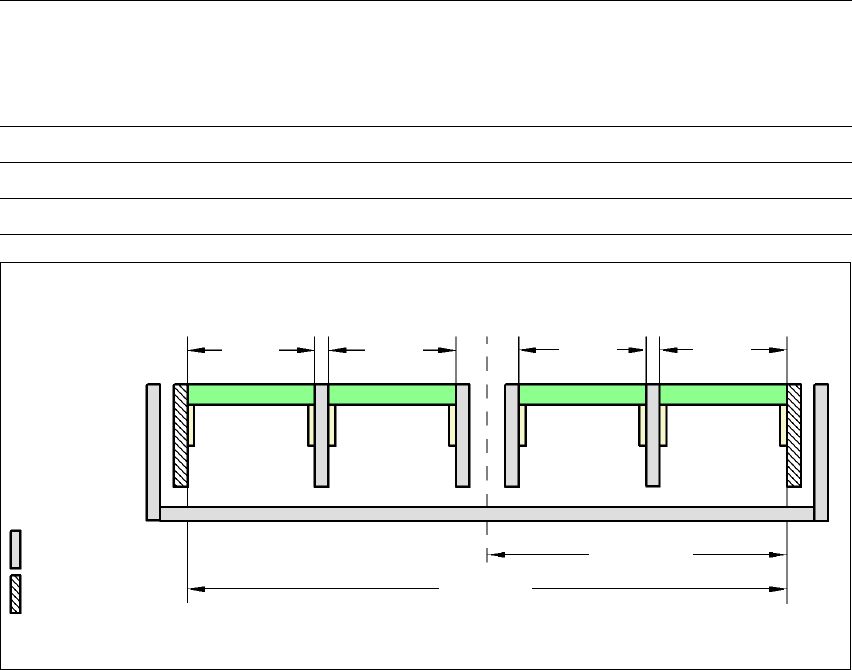

Fig. 3.7 - 6 Anchos máximos TCI - borde fijo de transporte 535 mm, SIPLACE Quad Lane Transport
Tipo de transporte Ancho de
TCI
pista 1R
[mm]
Ancho de
TCI
pista 1L
[mm]
Ancho de
TCI
pista 2R
[mm]
Ancho de
TCI
pista 2L
[mm]
SIPLACE Quad Lane máx. 114 máx. 114 máx. 114 máx. 114
SIPLACE Quad Lane en modo Dual Lane máx. 178,5 máx. 178,5
SIPLACE Quad Lane en modo Single Lane máx. 306,5
3
máx.
114 mm
3
267,5 mm
3
535 mm
3
Borde móvil
de transporte
3
Borde fijo
de transporte
3
máx.
114 mm
3
máx.
114 mm
3
máx.
114 mm
3
Pista 2L
3
Pista 2R
3
Pista 1L
3
Pista 1R
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Sistema de transporte de TCI
161

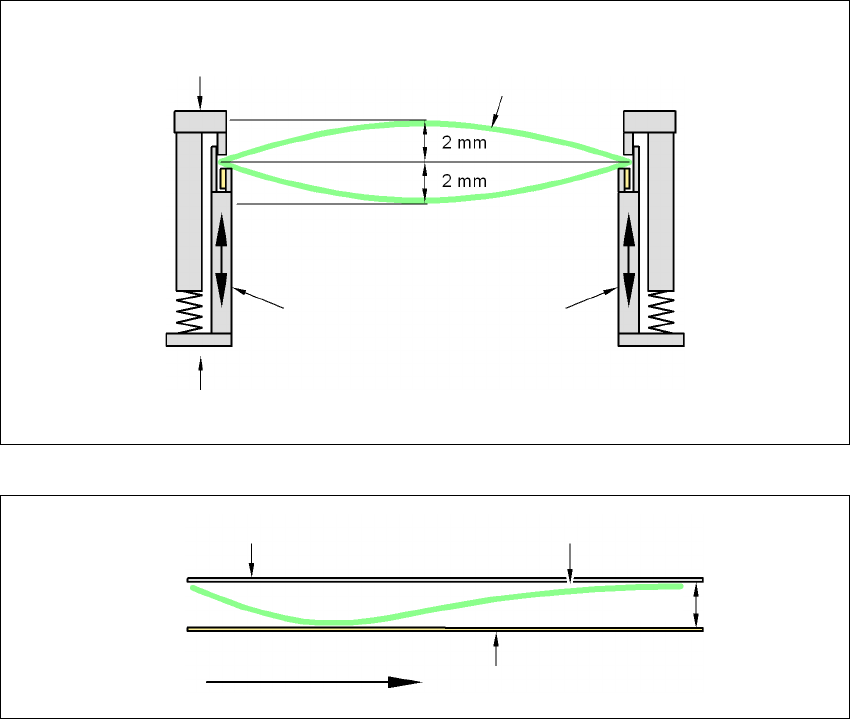

3.7.8 Definición del abombado de la tarjeta de circuitos impresos
3.7.8.1 Abombado de la TCI durante el transporte
Abombado de la TCI, transversal a la dirección de transporte - máx. 1 % de la diagonal TCI, pero
no más de 2 mm
3
Abombado de la TCI en dirección de transporte + espesor de TCI < 5,5 mm
3
Borde fijo de sujeción
Dispositivo móvil de sujeción
Tarjeta de circuitos impresos
Cara lateral de transporte
Borde fijo de sujeción
Cinta de transporte
Tarjeta de circuitos impresos
Dirección de trans-
porte de TCI
5,5 mm
