Datos técnicos de la máquina automática I nstrucciones de servicio SIPLACE Serie-X Carro de componentes SIPLACE serie-X A partir de la versión de softw are SR.70x.xx Edición 01/2011 198 3.10 Carro de componentes SIPLACE …
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Alimentadores-X
197
ADVERTENCIA 3
Observe las indicaciones de seguridad para la ocupación de posiciones en el apartado 2.6.5.1
,
página 86.
3

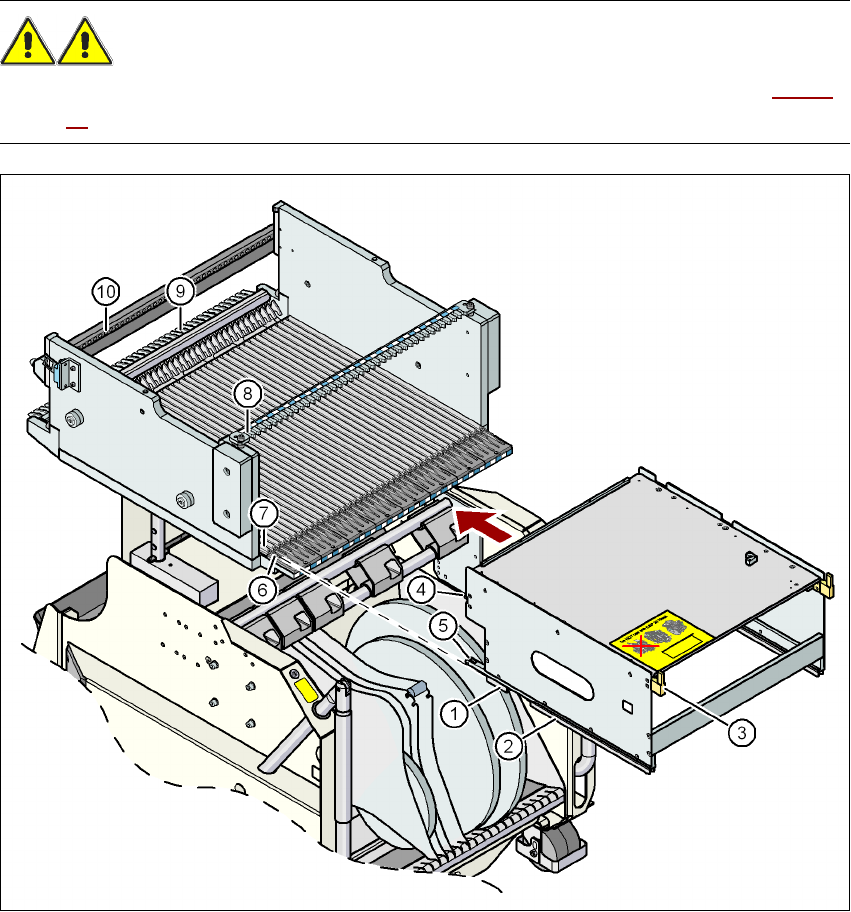

Fig. 3.9 - 19 Soporte para cargadores superficiales en el carro de componentes de la serie-X
3
(1) Guía de deslizamiento delantera (6) Elemento auxiliar de entrada
(2) Guía de deslizamiento trasera (7) Carril de deslizamiento (perfil - Omega)
(3) Perno de centrar "atrás" (8) Entalladura en la regleta de centrado para el
alojamiento del perno de centrado "atrás"
(4) Perno de centrar "delante" (9) Trinquetes de bloqueo
(5) Rueda de bloqueo (10) Agujeros de centrado en la mesa de compo-
nentes para el alojamiento del perno de cen-
trado "delante"
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Carro de componentes SIPLACE serie-X A partir de la versión de software SR.70x.xx Edición 01/2011
198
3.10 Carro de componentes SIPLACE serie-X
Artículo N° 00119722-xx Carro de componentes SIPLACE serie-X
En las máquinas automáticas de la SIPLACE serie-X pueden acoplarse hasta cuatro carros de
componentes SIPLACE serie-X. La numeración de las posiciones la encuentra en la siguiente fi-
gura.
3

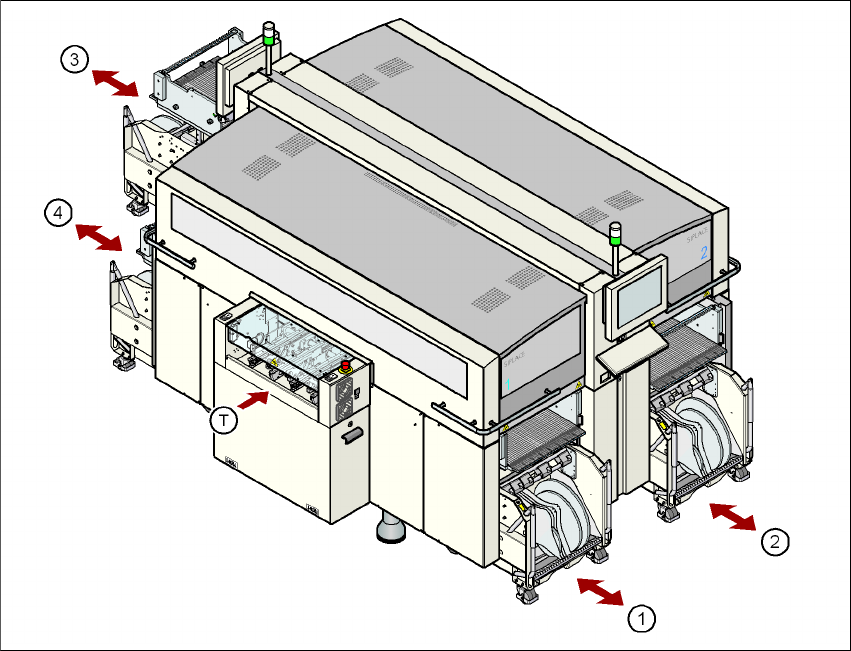

Fig. 3.10 - 1 Posiciones del carro de componentes, SIPLACE serie-X
(1) Posición 1
(2) Posición 2
(3) Posición 3
(4) Posición 4
(T) Dirección de transporte de TCI
Los carro de componentes son módulos independientes que pueden equiparse en una posición
externa con alimentadores. Por esta razón el cambio de carro de componentes exige solamente
una breve interrupción del proceso de producción.
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Carro de componentes SIPLACE serie-X
199
3

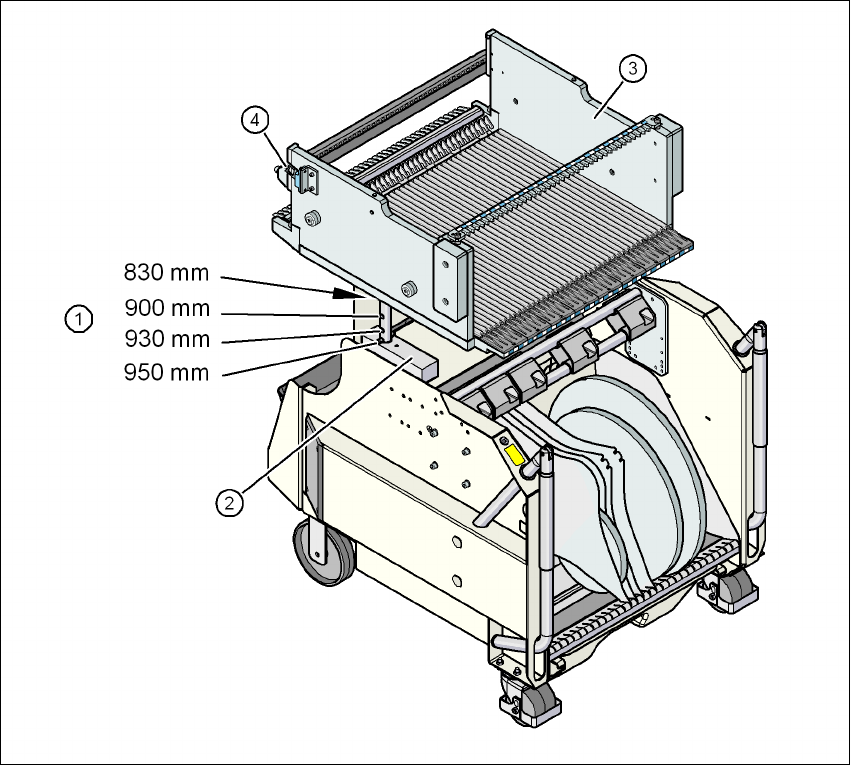

Fig. 3.10 - 2 Carro de componentes, SIPLACE serie-X, con una altura del transporte de TCI de 950 mm
3
(1) Agujeros para alturas del transporte de TCI 900, 930 y 950 mm en las columnas guía, para
altura de transporte 830 mm la mesa de componentes descansa sobre el bloque (2).
(2) Bloque de apoyo
(3) Mesa de componentes
(4) Contacto para conmutar el interruptor de seguridad en el dispositivo para retraer el carro de
componentes
