Tareas en la máquina Instrucciones de servicio SIPLACE Serie-X Equipar los alimentadores A partir de la versión de software SR.70x.xx Edición 01/2011 338 5.10.4.5 Sensores de empa lme p ara aliment adores de cinta -X En …
Instrucciones de servicio SIPLACE Serie-X Tareas en la máquina
A partir de la versión de software SR.70x.xx Equipar los alimentadores
Edición 01/2011
337
5.10.4.4 Apoyo de cinta para alimentador de cinta-X 8 mm
5

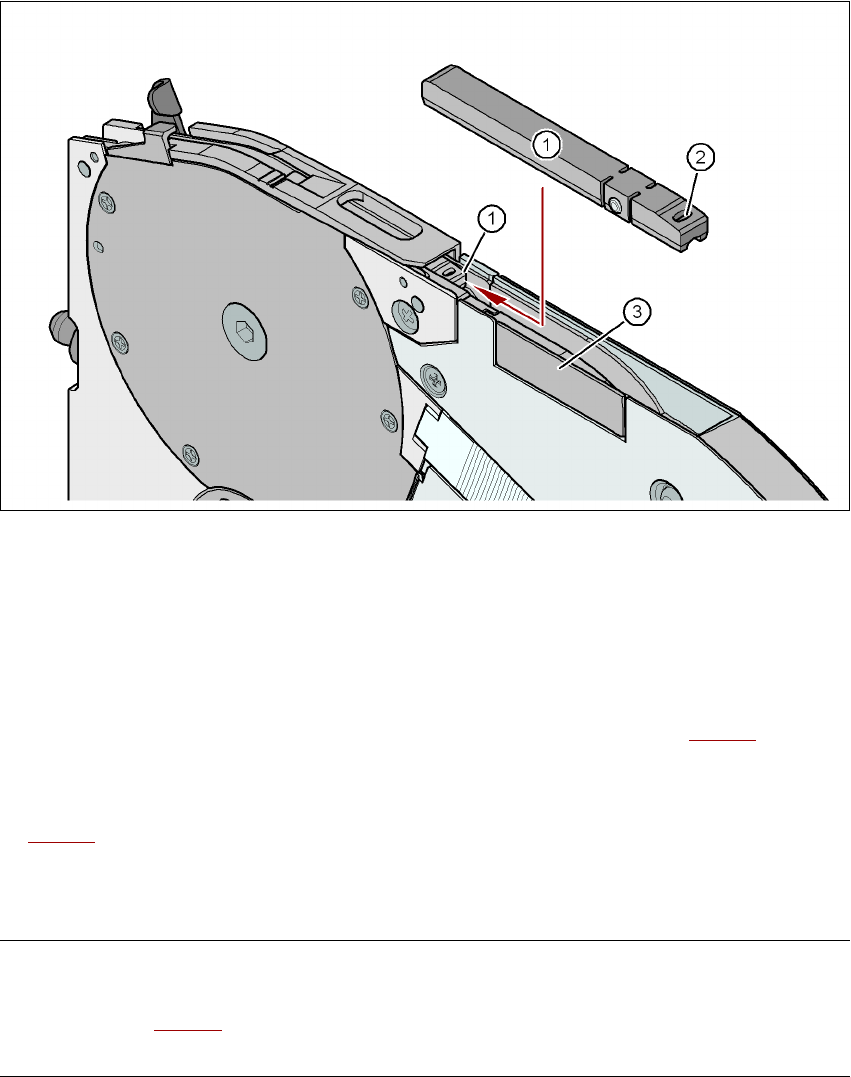

Fig. 5.10 - 8 Alimentador-X de 8 mm - Apoyo de cinta y sensor de empalme
(1) Apoyo de cinta, extraíble
(2) Agujero ovalado en el apoyo de cinta
(3) Lugar de montaje del sensor de empalme
El alimentador-X 8 mm está equipado con un apoyo de cinta (pos. 1 en la Fig. 5.10 - 8
). En caso
de necesidad se puede retirar fácilmente.
→ Introduzca la hoja de un destornillador de relojero en el agujero ovalado (pos. 2 en la Fig.
5.10 - 8
) del apoyo de cinta y extráigala en sentido contrario a la dirección de transporte de la
cinta.
→ Al colocar el apoyo de cinta observe que encaje en la posición deseada.
INDICACIÓN 5
Utilice para todos los componente a partir de 0402, y más pequeños, siempre el apoyo de cinta
(pos. 1 en la Fig. 5.10 - 8
) en el alimentador-X 8 mm. Con ello obtiene una altura de recogida Z
constante y además reduce a un mínimo el tiempo para correcciones de alturas de recogida.
Tareas en la máquina Instrucciones de servicio SIPLACE Serie-X
Equipar los alimentadores A partir de la versión de software SR.70x.xx
Edición 01/2011
338
5.10.4.5 Sensores de empalme para alimentadores de cinta-X
En los alimentador de cinta-X se pueden equipar sensores de empalme. El sensor existe en dos
ejecuciones:
Sensor de empalme para alimentador de cinta-X 8 mm y 12 mm
Sensor de empalme para alimentador de cinta-X 16 mm hasta 88 mm 5
El sensor de empalme se instala en el lugar marcado con la pos 3 en la Fig. 5.10 - 8
, página 337.
Se suministran igualmente alimentadores de cinta con sensor de empalme ya instalado (ver apar-
tado 3.9.2
, a partir de la página 176).
5.10.5 Equipamiento del alimentador-X
El equipamiento de los alimentadores-X se describe en la "Jobguide".
Instrucciones de servicio SIPLACE Serie-X Tareas en la máquina
A partir de la versión de software SR.70x.xx Observar las visualizaciones LCD y visualizaciones de estado en el alimentador-X
Edición 01/2011
339
5.11 Observar las visualizaciones LCD y visualizacio-
nes de estado en el alimentador-X
Los alimentadores-X poseen una visualización de estado de varios colores para indicar los esta-
dos de servicio (pos. 6 en la Fig. 5.11 - 1
) y una visualización LCD para textos (pos. 1 en la Fig.
5.11 - 1
).
5

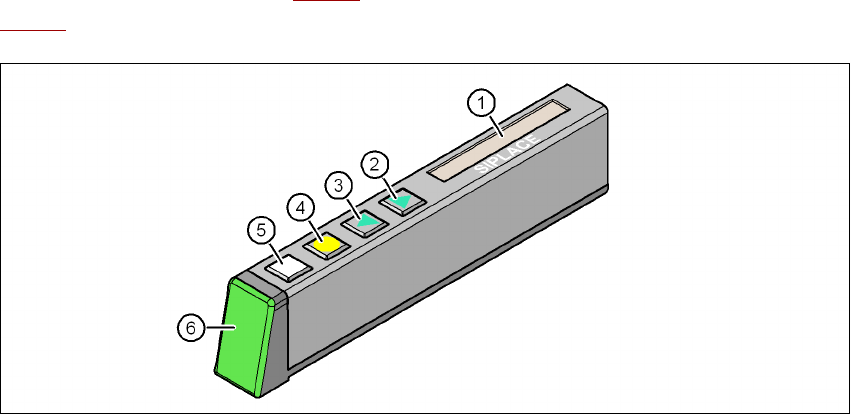

Fig. 5.11 - 1 Teclas, visualizaciones LCD y visualizaciones de estado en el alimentador-X
(1) Visualización LCD
(2) Tecla AVANCE
(3) Tecla RETROCESO
(4) Tecla PELÍCULA
(5) Tecla SET
(6) Visualización de estado, de varios colores
5.11.1 Visualización de estado
–Verde:
El alimentador se encuentra en disposición de servicio y está incluido en el equipamiento
actual.
–Naranja:
Se indica una advertencia. El texto de la advertencia aparece en la visualización LCD.
–Rojo:
Se ha presentado un funcionamiento erróneo. El mensaje de error aparece en la visualiza-
ción LCD.
– Apagado:
El alimentador no está incluido en el equipamiento actual.
