Datos técnicos de la máquina automática I nstrucciones de servicio SIPLACE Serie-X Sistema de portal A partir de la versi ón de softw are SR.70x.xx Edición 01/2011 142 3.6 Sistema de port al 3.6.1 Posición de los portale…
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Cabezal de colocación
141
Fuerza de colocación pro-
gramable
1,0 N - 15 N
2,0 N - 30 N
d
1,0 N - 15 N
2,0 N - 30 N
d
Tipos de pipetas 5 xx (estándar)
4 xx + adaptador
8 xx + adaptador
9 xx + adaptador
pinzas
5 xx (estándar)
4 xx + adaptador
8 xx + adaptador
9 xx + adaptador
pinzas
Distancia entre pipetas de
los dos cabezales
Pick&Place
70,8 mm 70,8 mm
Precisión X/Y
e
± 26 μm / 3, ± 35 μm / 4 ± 22 μm / 3, ± 30 μm / 4
Precisión angular ± 0,05° / 3, ± 0,07° / 4 ± 0,05° / 3, ± 0,07° / 4
Planos de iluminación 6 6
Posibilidades de ajuste de
los planos de iluminación
256
6
256
6
a) Por favor, observe que la gama de componentes a colocar depende también de la geometría de almohadi-
lla, los estándar específicos del cliente y las tolerancias de embalaje de los componentes.
b) Si se combinan en una zona de colocación el cabezal C&P y TwinStar, se presentan restricciones de las
dimensiones máximas.
c) En caso de utilizar pipetas estándar
d) SIPLACE High-Force Head, apartado 6.5
, página 405.
e) Valor de precisión medido conforme al estándar IPC independiente del fabricante
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Sistema de portal A partir de la versión de software SR.70x.xx Edición 01/2011
142
3.6 Sistema de portal
3.6.1 Posición de los portales
3.6.1.1 Posición de los portales de la máquina automática X4I
3

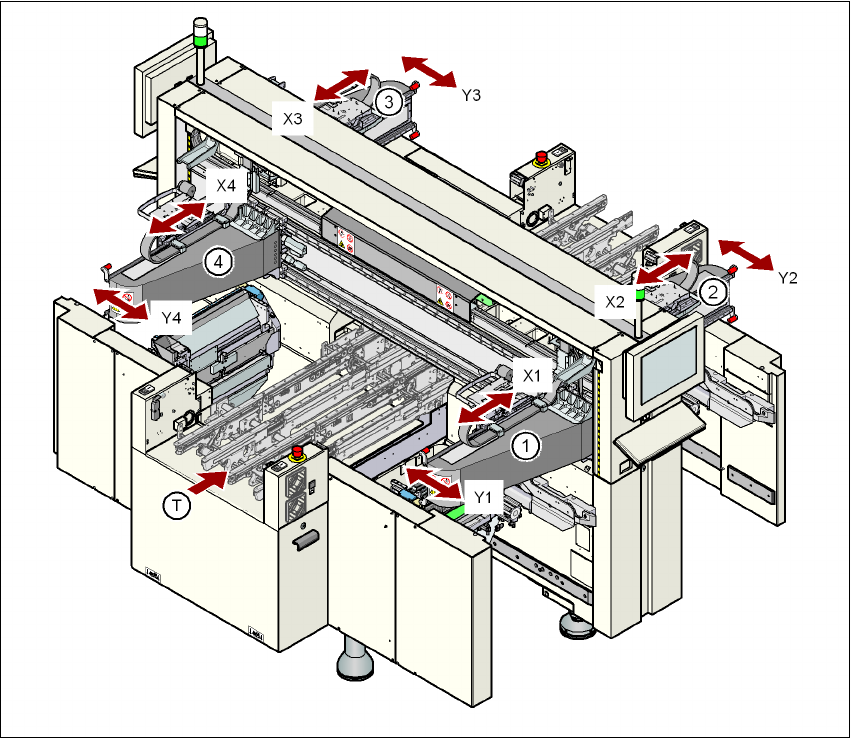

Fig. 3.6 - 1 Posición de los portales en la máquina automática X4I
a, s, d, f (portal 1, portal 2, portal 3, portal 4)
X1 Eje-X, portal 1
Y1 Eje-Y, portal 1
X2 Eje-X, portal 2
Y2 Eje-Y, portal 2
X3 Eje-X, portal 3
Y3 Eje-Y, portal 3
X4 Eje-X, portal 4
Y4 Eje-Y, portal 4
(T) Dirección de transporte de las tarjetas de circuitos impresos
Zona de colocación 2
Zona de colocación 1
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Sistema de portal
143
3.6.1.2 Posición de los portales de la máquina automática X4
3

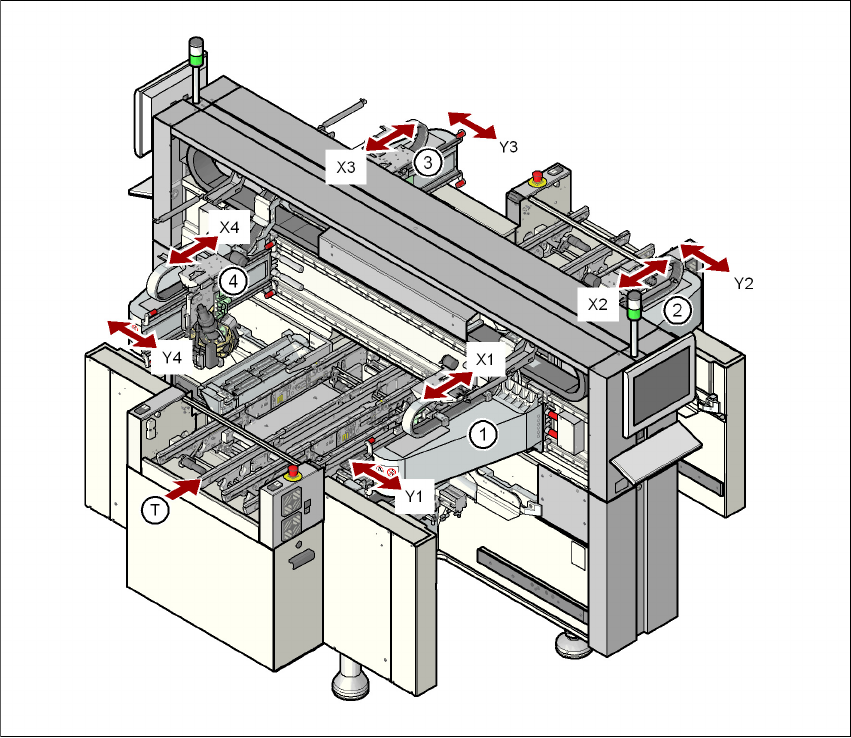

Fig. 3.6 - 2 Posición de los portales en la máquina automática X4
a, s, d, f (portal 1, portal 2, portal 3, portal 4)
X1 Eje-X, portal 1
Y1 Eje-Y, portal 1
X2 Eje-X, portal 2
Y2 Eje-Y, portal 2
X3 Eje-X, portal 3
Y3 Eje-Y, portal 3
X4 Eje-X, portal 4
Y4 Eje-Y, portal 4
(T) Dirección de transporte de las tarjetas de circuitos impresos
Zona de colocación 2
Zona de colocación 1
