Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Sistema de portal
143
3.6.1.2 Posición de los portales de la máquina automática X4
3
Fig. 3.6 - 2 Posición de los portales en la máquina automática X4
a, s, d, f (portal 1, portal 2, portal 3, portal 4)
X1 Eje-X, portal 1
Y1 Eje-Y, portal 1
X2 Eje-X, portal 2
Y2 Eje-Y, portal 2
X3 Eje-X, portal 3
Y3 Eje-Y, portal 3
X4 Eje-X, portal 4
Y4 Eje-Y, portal 4
(T) Dirección de transporte de las tarjetas de circuitos impresos
Zona de colocación 2
Zona de colocación 1
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Sistema de portal A partir de la versión de software SR.70x.xx Edición 01/2011
144

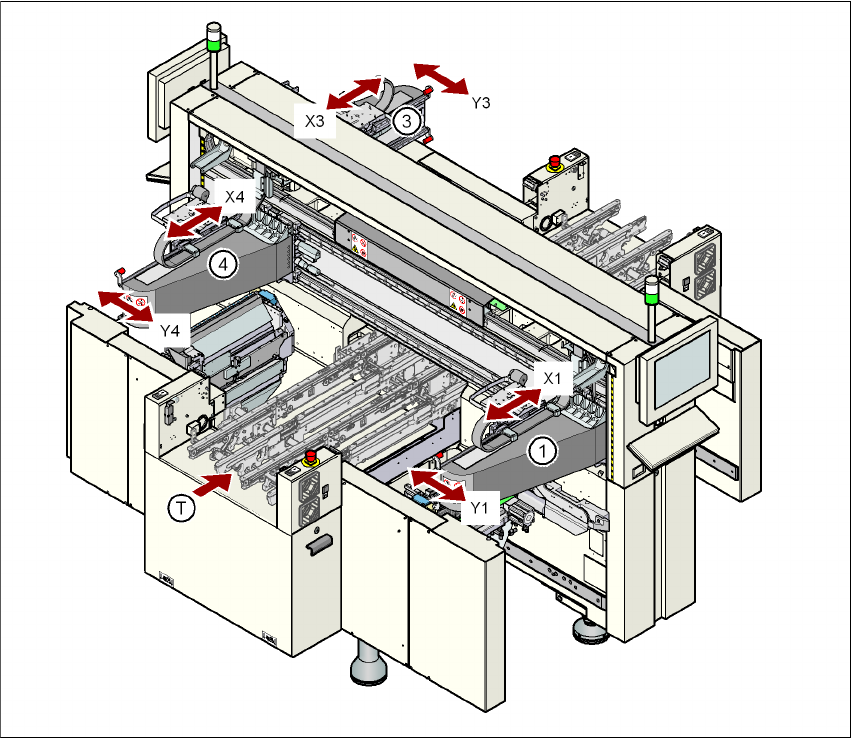

3.6.1.3 Posición de los portales de la máquina automática X3
3
Fig. 3.6 - 3 Posición de los portales en la máquina automática X3
a, d, f (portal 1, portal 3, portal 4)
X1 Eje-X, portal 1
Y1 Eje-Y, portal 1
X3 Eje-X, portal 3
Y3 Eje-Y, portal 3
X4 Eje-X, portal 4
Y4 Eje-Y, portal 4
(T) Dirección de transporte de las tarjetas de circuitos impresos
Zona de colocación 2
Zona de colocación 1
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Sistema de portal
145

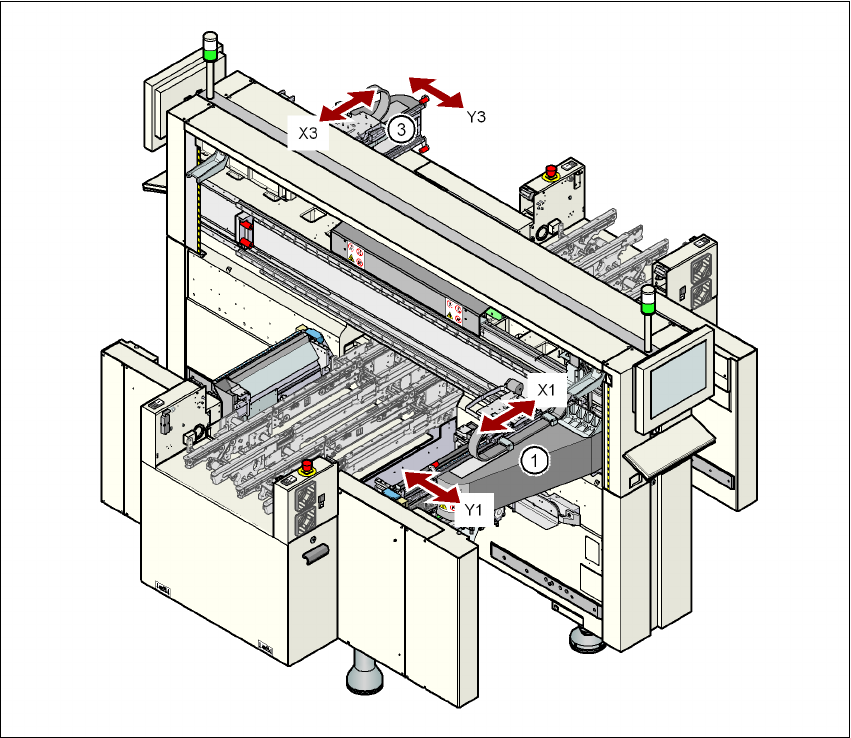

3.6.1.4 Posición de los portales de la máquina automática X2
3
Fig. 3.6 - 4 Posición de los portales en la máquina automática X2
a, d (portal 1, portal 3)
X1 Eje-X, portal 1
Y1 Eje-Y, portal 1
X3 Eje-X, portal 3
Y3 Eje-Y, portal 3
(T) Dirección de transporte de las tarjetas de circuitos impresos
El sistema de portal consta de los grupos funcionales
–Eje-X y
–Eje-Y.
Zona de colocación 2
Zona de colocación 1
