Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática A partir de la versión de software SR .70x.xx Edición 01/2011 Dimensiones y peso 119 3.3.4.4 Dist ancia de maniobra del carro de component…
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Dimensiones y peso A partir de la versión de software SR.70x.xx Edición 01/2011
118
3.3.4.3 Distancia de maniobra del carro de componentes en la máquina automática X3
3
3
Fig. 3.3 - 8 Distancia de maniobra del carro de componentes en la máquina automática X3
La distancia de maniobra R del carro de componentes en la máquina automática X3 tiene un valor
de:
– en las posiciones 1, 3 y 4
750 mm en caso de asideros rebatidos hacia abajo o
1050 mm en caso de asideros rebatidos hacia arriba,
– en la posición 2
600 mm en caso de asideros rebatidos hacia abajo o
900 mm en caso de asideros rebatidos hacia arriba.
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Dimensiones y peso
119
3.3.4.4 Distancia de maniobra del carro de componentes en la máquina automática X2
3
3

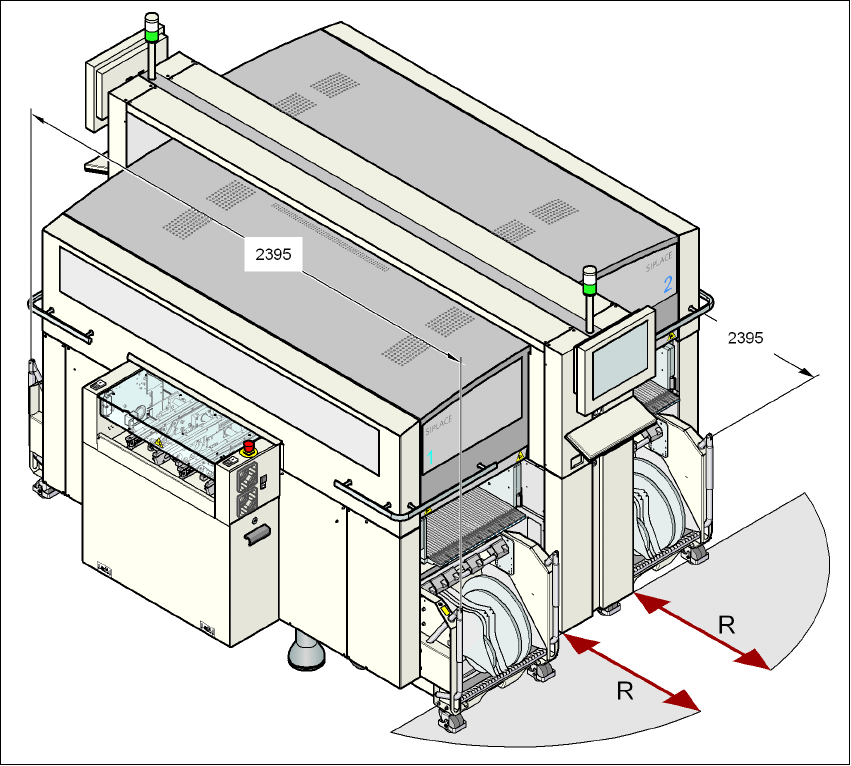

Fig. 3.3 - 9 Distancia de maniobra del carro de componentes en la máquina automática X2
La distancia de maniobra R del carro de componentes en la máquina automática X2 tiene un valor
de:
– en las posiciones 2 y 4
600 mm en caso de asideros rebatidos hacia abajo o
900 mm en caso de asideros rebatidos hacia arriba,
– en las posiciones 1 y 3
750 mm en caso de asideros rebatidos hacia abajo o
1050 mm en caso de asideros rebatidos hacia arriba.
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Dimensiones y peso A partir de la versión de software SR.70x.xx Edición 01/2011
120
3.3.5 Centro de gravedad
3
3
3

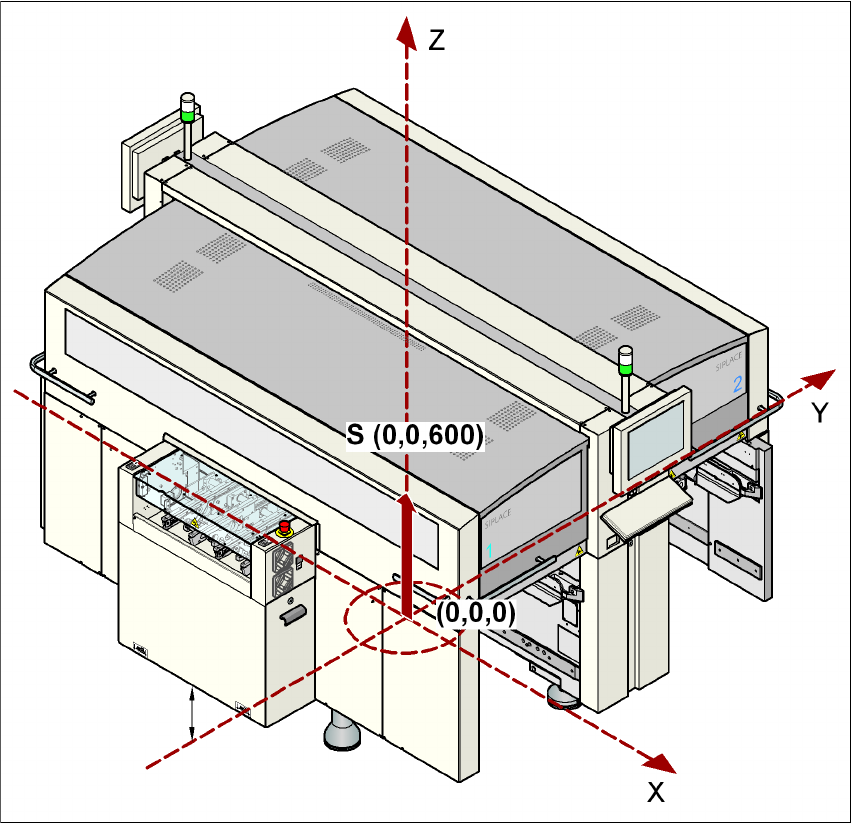

Fig. 3.3 - 10 Centro de gravedad de las máquinas automáticas de la serie-X expresado en milímetros
3
Coordenada-X 0 mm
Coordenada-Y 0 mm
Coordenada-Z 600 mm altura
Estas coordenadas del centro de gravedad son válidas para la estación de colocación para una
altura de transporte de TCI de 830 mm.
