3.7.4.4 Datos técnicos del transporte doble flexible - SIPLACE X4, X3, X2
3
Abombado de la tarjeta de circuitos impresos ver apartado 3.7.8, página 161
Peso de TCI máx. 3 kg
Espacio libre sobre la cara inferior de TCI (estándar) 25 mm ± 0,2 mm
Borde guía exento de componentes mín. 3,1 mm
Tiempo de intercambio de tarjetas de circuitos impresos < 2,5 s
Precisión de posicionamiento de TCI ± 0,5 mm
Altura del transporte de TCI 830 mm ± 15 mm (opción)
900 mm ± 15 mm (opción)
930 mm ± 15 mm (estándar)
950 mm ± 15 mm (opción SMEMA)
Tipo de interfaz SMEMA / Siemens
b
Reconocimiento de marcas incorrectas estándar
Ajuste automático del ancho estándar
a) Observe en los anchos - TCI > 450 mm que los módulos periféricos puedan procesar también estos anchos
- TCI.
b) Opción.
Lado fijo de transporte A la derecha o a la izquierda
Formatos de las tarjetas de circuitos impresos
(longitud x ancho)
Transporte doble - TCI flexible
Estándar
Transporte doble en modo "Transporte sencillo"
Estándar
50 x 50 mm² hasta 450 x 250 mm²
50 x 50 mm² hasta 450 x 450 mm²
Espesor de TCI (estándar) 0,3 mm hasta 4,5 mm
(TCI de más espesor a demanda)
Abombado de la tarjeta de circuitos impresos ver apartado 3.7.8
, página 161
Peso de TCI máx. 3 kg
Espacio libre sobre la cara inferior de TCI (estándar) 25 mm ± 0,2 mm
Altura del transporte de TCI 830 mm ± 15 mm (opción)
900 mm ± 15 mm (opción)
930 mm ± 15 mm (estándar)
950 mm ± 15 mm (opción SMEMA)
Tipo de interfaz SMEMA / Siemens
a
Borde guía exento de componentes mín. 3,1 mm
Tiempo de intercambio de tarjetas de circuitos impresos < 2,5 s
Precisión de posicionamiento de TCI ± 0,5 mm
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Sistema de transporte de TCI A partir de la versión de software SR.70x.xx Edición 01/2011
158
3
3
3
3
3
3
3
3
3.7.5 Posibilidades de configuración
3.7.5.1 Transporte sencillo - TCI
Artículo N° 00119625-xx Transporte sencillo modular, 2380 mm
Artículo N° 00119626-xx Lado fijo de transporte derecho
Artículo N° 00119628-xx Lado fijo de transporte izquierdo
3.7.5.2 Transporte doble - TCI flexible
Artículo N° 00119627-xx Transporte doble modular, 2380 mm
Artículo N° 00119626-xx Lado fijo de transporte derecho
Artículo N° 00119628-xx Lado fijo de transporte izquierdo
Tipo de transporte sincrónico ó asincrónico
(seleccionable a través de software)
Contenido de colocación por cada tipo de transporte igual o diferente
Ancho de tarjeta de circuitos impresos por cada tipo de
transporte
igual o diferente
Reconocimiento de marcas incorrectas sincrónico: estándar, ningún punto "Ink" global
asincrónico: estándar
Ajuste automático del ancho sincrónico: estándar
asincrónico: estándar
a) Opción.
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Sistema de transporte de TCI
159
3.7.6 SIPLACE Quad Lane Transport
Artículo N° 00119944-xx SIPLACE Quad Lane Transport
3

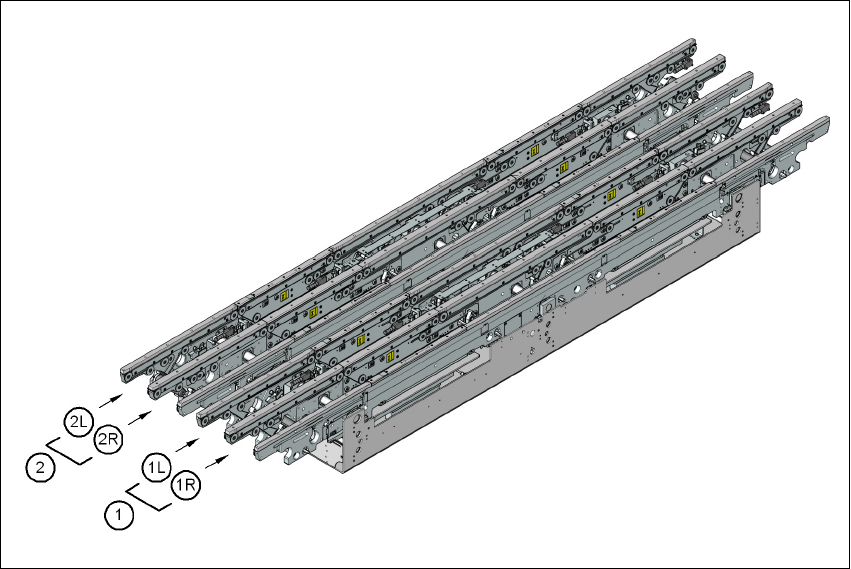

Fig. 3.7 - 5 SIPLACE Quad Lane Transport
(1) Grupo de pistas de transporte 1
(1R) Pista de transporte 1, a la derecha
(1L) Pista de transporte 1, a la izquierda
(2) Grupo de pistas de transporte 2
(2R) Pista de transporte 2, a la derecha
(2L) Pista de transporte 2, a la izquierda
3.7.6.1 Descripción
El transporte SIPLACE Quad Lane puede instalarse en las máquinas automáticas de colocación
SIPLACE X4I y SIPLACE X4. En este transporte pueden procesarse simultáneamente hasta
ocho tarjetas de circuitos impresos. Las pistas de transporte 1R y 1L ó 2R y 2L transportan las
tarjetas de circuitos impresos en modo sincrónico, mientras los dos grupos de pistas de trans-
porte 1 y 2 pueden transportar las tarjetas de circuitos impresos tanto en modo sincrónico como
asincrónico. En el transporte Quad Lane las dos caras laterales de transporte son fijas. El trans-
porte puede configurarse a través del software como transporte de 1, 2 ó 4 pistas sin modifica-
ciones de hardware.
