Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Cambiador de pipetas
Edición 01/2011
367
6.1.2.2 Datos técnicos
6
6
6
6
6
6.1.2.3 Posición del cambiador de pipetas para el SIPLACE MultiStar en
la máquina automática X4I
En las posiciones 1, 2, 3 y 4 puede instalarse un cambiador de pipetas para el cabezal CPP (pos.
1 en la Fig. 6.1 - 13
, página 368).
Para la máquina automática de colocación resulta la siguiente configuración de cambiador de pi-
petas:
6
Cambiador de pipetas para el SIPLACE MultiStar y SIPLACE SpeedStar
Dimensiones (longitud x ancho x altura) 449 x 94,5 x 55 mm³
Número de posiciones de pipeta
Tipo 20xx 60
Tipo 28xx 9
Tipo 10xx, 11xx, 12xx 72
Tipos de pipetas 20xx (cabezal CPP)
28xx (cabezal CPP)
10xx, 11xx, 12xx (cabezal C&P20)
Tiempo de cambio de pipetas aprox. 2 seg. por cada pipeta
Conexión para el aire comprimido 0,48 MPa (4,8 bares)
Posición
Número de
cargadores de pipetas
Número de
cargadores de pipetas
de reserva
Número de posiciones
de pipetas
1 5 x 20xx + 1 x 28xx - 60 x 20xx, 9 x 28xx
2 4 x 20xx 2 48 x 20xx
3 5 x 20xx + 1 x 28xx - 60 x 20xx, 9 x 28xx
4 4 x 20xx 2 48 x 20xx
Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Cambiador de pipetas A partir de la versión de software SR.70x.xx
Edición 01/2011
368
6
6

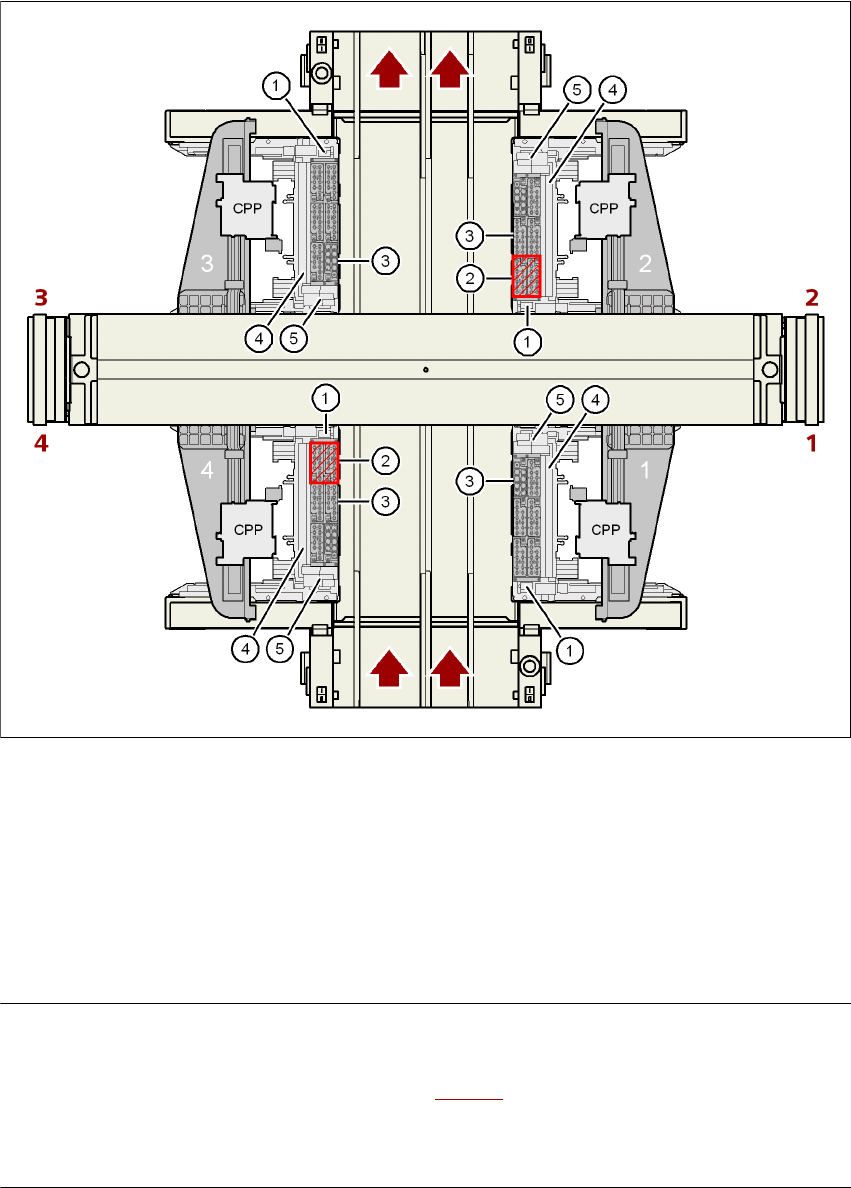

Fig. 6.1 - 13 Posición del cambiador de pipetas para el SIPLACE MultiStar en la máquina automática X4I
INDICACIÓN: 6
– En las posiciones 2 y 4 no tienen acceso los cabezales de colocación sobre los dos carga-
dores de pipetas interiores (pos. 2 en la Fig. 6.1 - 13
).
– Todas las posiciones de cargador deben estar ocupadas ya que el circuito de seguridad en
caso de ausencia o asiento incorrecto de los cargadores detiene la máquina automática.
(1) Cambiador de pipetas
(2) Posiciones para cargadores de pipetas de reserva (posición 2 ó 4)
(3) Cargador de pipetas
(4) Recipiente de rechazo para componentes
(5) Dispositivo para retraer y recipiente de rechazo para pipetas
Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Cambiador de pipetas
Edición 01/2011
369
6.1.2.4 Posición del cambiador de pipetas para el SIPLACE MultiStar en
la máquina automática X4
En las posiciones 1, 2, 3 y 4 pueden instalarse hasta 2 cambiadores de pipetas para el cabezal
CPP (pos. 1 y 2 en la Fig. 6.1 - 14
). Esto genera una capacidad total de 8 cambiadores de pipetas.
El número de posiciones de pipetas es en la configuración estándar
40 cargadores (20xx) = 480 posiciones de pipeta
8 cargadores (28xx) = 72 posiciones de pipeta
6

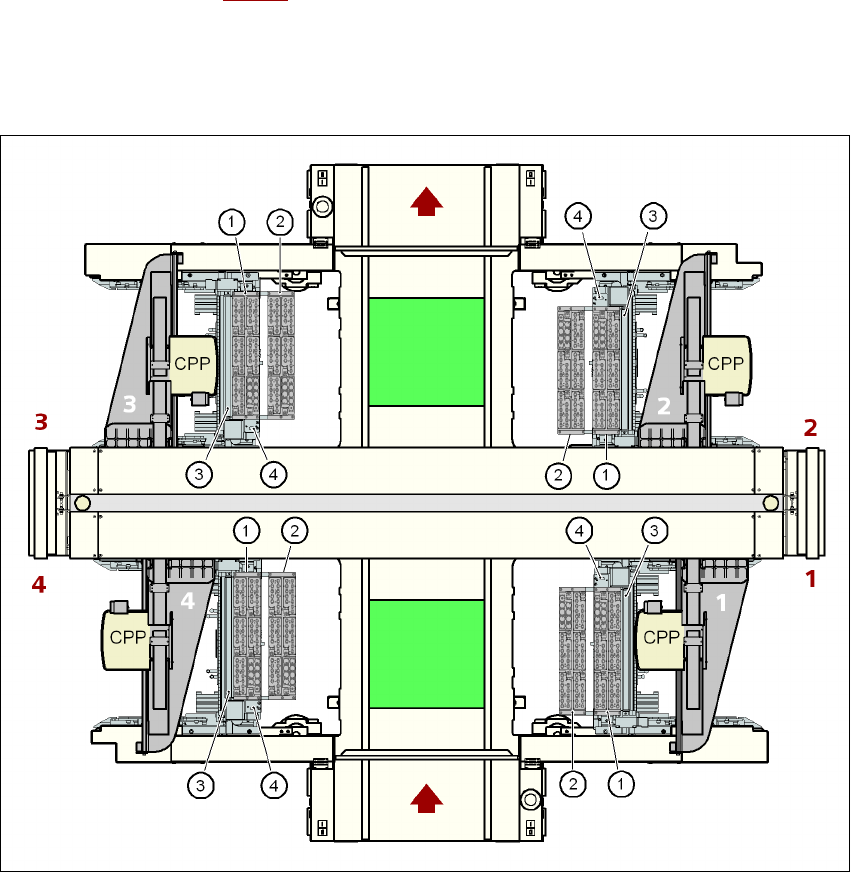

Fig. 6.1 - 14 Posición del cambiador de pipetas para el SIPLACE MultiStar en la máquina automática X4
(1) Cambiador de pipetas, "Fila 1"
(2) Cambiador de pipetas, "Fila 2"
(3) Recipiente de rechazo para componentes
(4) Dispositivo para retraer y recipiente de rechazo para pipetas
(5) Cargador de pipetas
