En general es válido para las máquinas automáticas X4 y X3:
– Para una combinación TwinStar y CMC en zonas de colocación con dos portales no se
puede utilizar el cambiador de pipetas estándar para el TwinStar. Para este caso existe el
cambiador de pipetas en zona de colocación con dos portales (ver apartado 6.1.3.7
, página
382
).
– En zonas de colocación con dos portales y 2 cabezales CPP no se puede instalar ningún
MTC.
– En zonas de colocación con dos portales, 1 cabezal CPP y 1 TwinStar, el MTC puede insta-
larse solamente en la posición que pertenece a la zona de portal del TwinStar.
Para la máquina automática X2 es adicionalmente válido:
– En combinación con el CMC no puede instalarse en la posición 4 ningún cambiador de pipe-
tas.
Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Cambiador matricial de cargadores A partir de la versión de software SR.70x.xx
Edición 01/2011
400
6.3.4.1 Dimensiones
6
Fig. 6.3 - 1 Cambiador matricial de cargadores, dimensiones, todos los datos en milímetros
Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Cambiador matricial de cargadores
Edición 01/2011
401
6.3.4.2 Elementos de operación
6

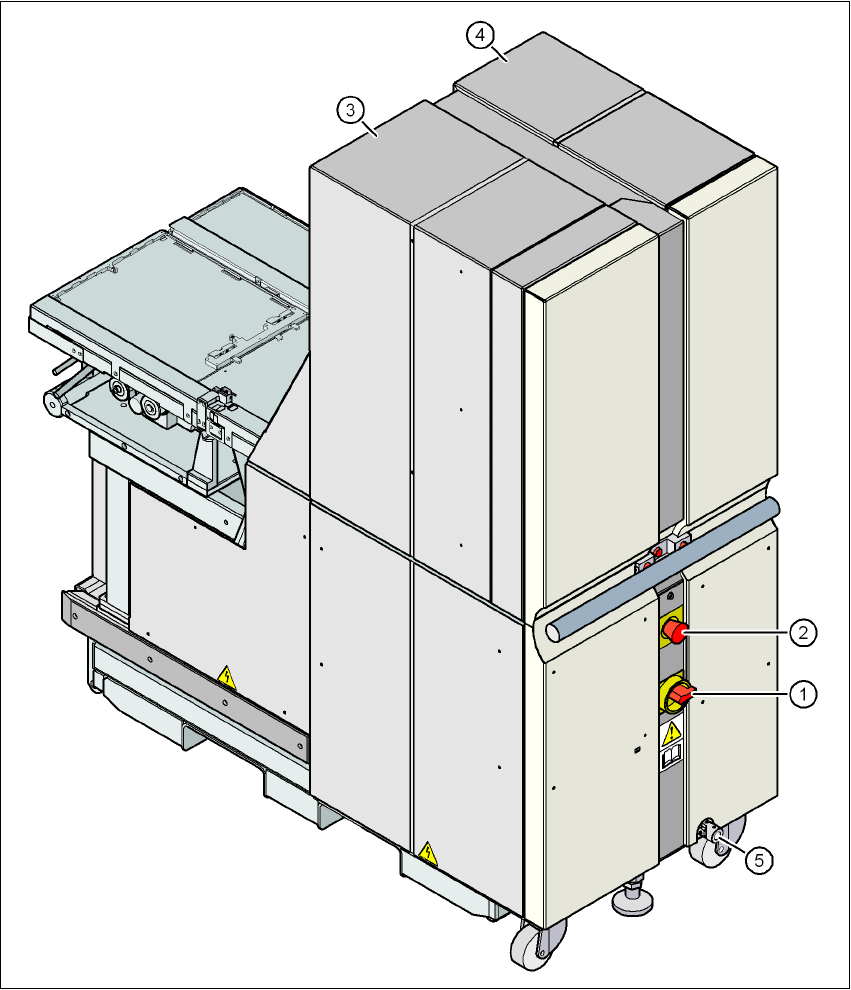

Fig. 6.3 - 2 Cambiador matricial de cargadores, vista posterior
(1) Interruptor principal
(2) Pulsador de PARADA DE EMERGENCIA
(3) Torre 1 para la recepción de máx. 30 soportes de cargadores superficiales (hasta 60 JEDEC-
Trays)
(4) Torre 2 para el alojamiento de máx. 40 soportes de cargadores superficiales (hasta 40 JE-
DEC-Trays)
(5) Punto de aplicación de la manivela para el ajuste de altura del cambiador matricial de carga-
dores
