Instrucciones de servicio SIPLAC E Serie-X Ampliaciones de estación A partir de la versión de software SR.70x.x x Sensor para el recipiente de rech azo - CO Edición 01/2011 405 6.4 Sensor p ara el recipiente de rechazo -…
Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Cambiador matricial de cargadores A partir de la versión de software SR.70x.xx
Edición 01/2011
404
6.3.7 Dimensiones de la máquina automática X2 con CMC
6
6
6
6

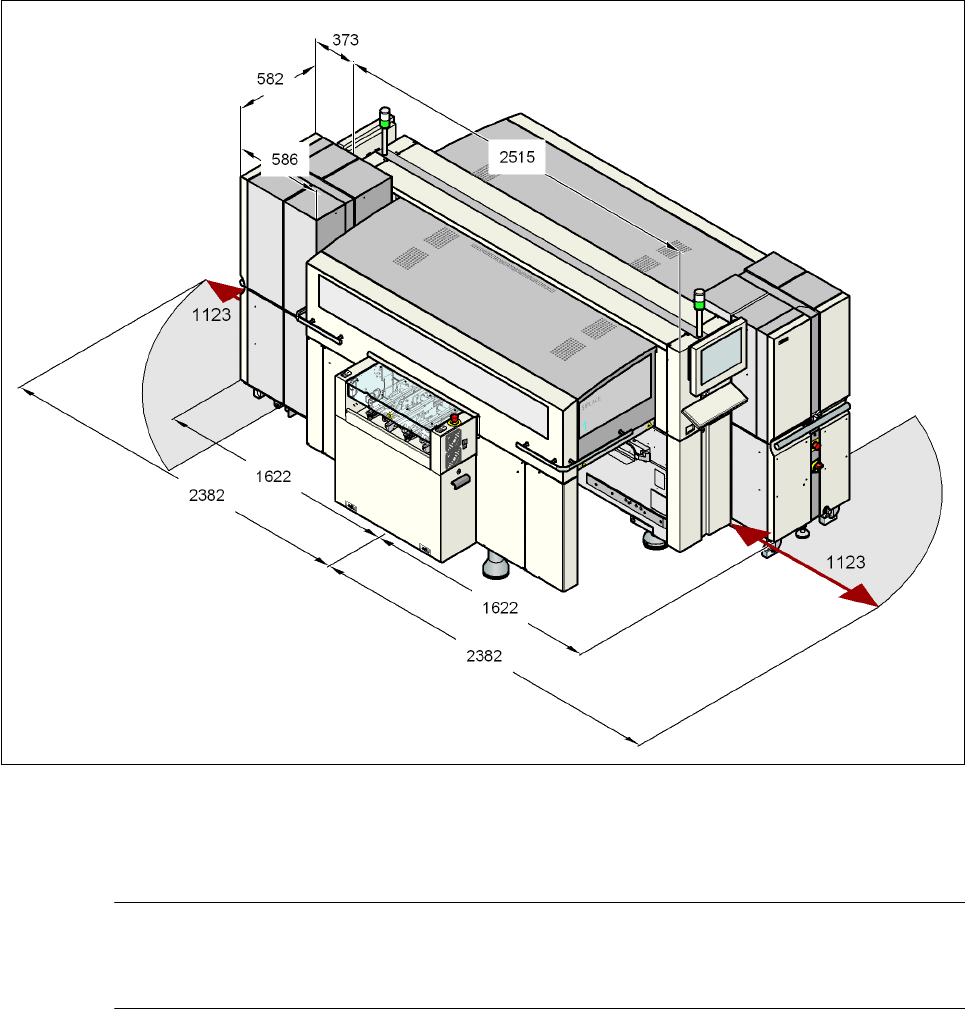

Fig. 6.3 - 5 Dimensiones de la máquina automática X2 con cambiador matricial de cargadores en milímetros
6
INDICACIÓN 6
En las posiciones 2 y 4 puede acoplarse un cambiador matricial de cargadores en lugar de un
carro de componentes.
Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Sensor para el recipiente de rechazo - CO
Edición 01/2011
405
6.4 Sensor para el recipiente de rechazo - CO
Artículo N° 00116848-xx Solicitud de recipiente de rechazo de componentes serie-X/D3
El sensor para el recipiente de rechazo - CO supervisa si el recipiente de rechazo se encuentra
correctamente en su soporte.
– Si no se colocó de forma correcta el recipiente de rechazo no puede arrancar la máquina au-
tomática.
– Si durante el proceso el recipiente de rechazo salta fuera de su soporte, la máquina automá-
tica se detiene de inmediato para evitar una colisión del cabezal.
Cada recipiente de rechazo puede supervisarse con un sensor propio.
INDICACIÓN 6
Nosotros recomendamos en la utilización de un cabezal SpeedStar instalar el sensor opcional
para el recipiente de rechazo - CO.
6.5 SIPLACE High-Force Head
Artículo N° 00119734-xx High-Force Head para la serie-X
Este n° de artículo es válido solamente para nuevos pedidos de una máquina automática con
un High-Force en lugar de un TwinStar estándar. 6
Artículo N° 00119753-xx Grupo de actualización High-Force Head
Utilice este n° de artículo cuando desea reemplazar un TwinStar estándar por un High-Force
Head. 6
6.5.1 Descripción
El SIPLACE High-Force Head es un desarrollo tecnológico del TwinStar estándar. Éste puede
procesar la misma gama de componentes y ofrece la posibilidad adicional de alcanzar fuerzas de
colocación de hasta 30 N.
6.5.2 Datos técnicos
6
Por lo demás, los datos técnicos del TwinStar corresponden a los de High-Force Head (ver apar-
tado 3.5.3.2
, página 140).
Para el SIPLACE High-Force Head pueden utilizarse todas las pipetas y pinzas que se utilizan
también en el TwinStar estándar.
Fuerza de colocación programable 2,0 N hasta 10 N ± 10 %
Superiores a 10 N hasta 30 N ± 15 %
Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Cámara - CO para el TwinStar, cámara - FC A partir de la versión de software SR.70x.xx
Edición 01/2011
406
6.6 Cámara - CO para el TwinStar, cámara - FC
6.6.1 Cámara - CO, estacionaria, P&P (tipo 25) 16 x 16, digital (cámara - FC)
Artículo N° 00119718-xx Cámara - CO, estacionaria, 16x16 digital, tipo 25
6

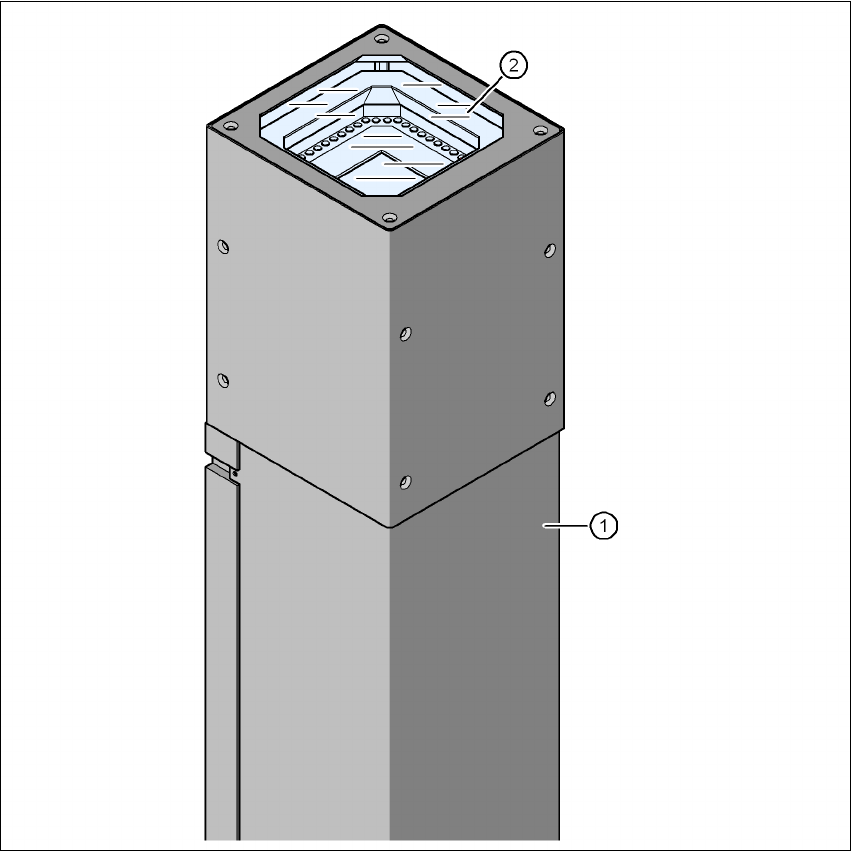

Fig. 6.6 - 1 Cámara - CO, estacionaria, P&P (tipo 25) 16 x 16, digital (cámara - FC)
(1) Caja con cámara integrada y amplificador de la cámara
(2) Placa de vidrio - debajo plano de iluminación y plano óptico
