Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática A partir de la versión de software SR.70x.xx Edición 01/2011 Vision system (Sistema óptico) 165 3.8.2.2 Cámaras - IC y FC en la máquina au…
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Vision system (Sistema óptico) A partir de la versión de software SR.70x.xx Edición 01/2011
164
3.8.2 Posición de montaje de las cámaras estacionarias - IC y - FC
3.8.2.1 Cámaras - IC y FC en la máquina automática X4
3
Fig. 3.8 - 1 Cámaras - IC y FC en la máquina automática X4
CP20 SpeedStar
CPP MultiStar
TH TwinStar
25 Cámara - FC, tipo 25
33 Cámara - IC, tipo 33
P1, P2, P3, P4 Portal 1, portal 2, portal 3, portal 4
33
33
25 y 33 33
33
25 y 33
25 y 33
P3
P3
P4
P4
P1
P2
P2
P1
P4
P3
P2
P1
33
25 y 33
33
33 y 25
33 y 25
25 y 33
25 y 33
P3
P4
P2
P1
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Vision system (Sistema óptico)
165
3.8.2.2 Cámaras - IC y FC en la máquina automática X3
3

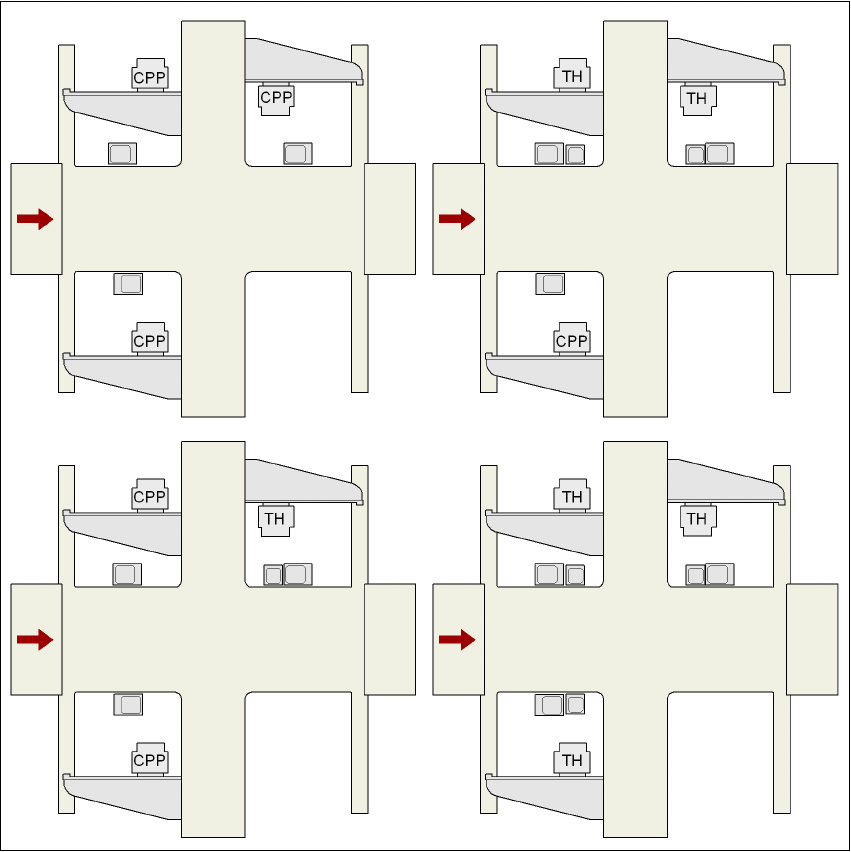

Fig. 3.8 - 2 Cámaras - IC y FC en la máquina automática X3
CPP MultiStar
TH TwinStar
25 Cámara - FC, tipo 25
33 Cámara - IC, tipo 33
P1, P3, P4 Portal 1, portal 3, portal 4
33
25 y 33
33 33 y 25 25 y 33
33
P3 P3
P4
P4
P1
P1
P4
P3
P1
33
33
33
33 y 25 25 y 33
P3
P4
P1
33 y 25
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Vision system (Sistema óptico) A partir de la versión de software SR.70x.xx Edición 01/2011
166
3.8.2.3 Cámaras - IC y FC en la máquina automática X2
3
Fig. 3.8 - 3 Cámaras - IC y FC en la máquina automática X2
CPP MultiStar
TH TwinStar
25 Cámara - FC, tipo 25
33 Cámara - IC, tipo 33
P1, P3 Portal 1, portal 3
25 y 33
33 y 25
25 y 33
P3 P3
P1
P1
33
