6.1.3.7 Cambiador de pipetas para el TwinStar en la zona de colocación con 2 portales
y CMC acoplado
Artículo N° 00119747-xx soporte - Cambiador de pipetas TwinStar, serie-X con MTC
Para una combinación TwinStar y CMC en zonas de colocación con dos portales no se puede
utilizar el cambiador de pipetas estándar para el TwinStar. Afectadas por ello están las siguientes
posiciones:
– X4: posiciones 2 y 4
– X3: posición 4
Para este caso existe el cambiador de pipetas opcional para el TwinStar en la zona de colocación
con 2 portales y CMC acoplado.
INDICACIÓN 6
Observe en la utilización de esta opción de cambiador de pipetas que se pueden procesar tama-
ños de componentes de máximo 85 x 85 mm² ó 125 x 10 mm².
6

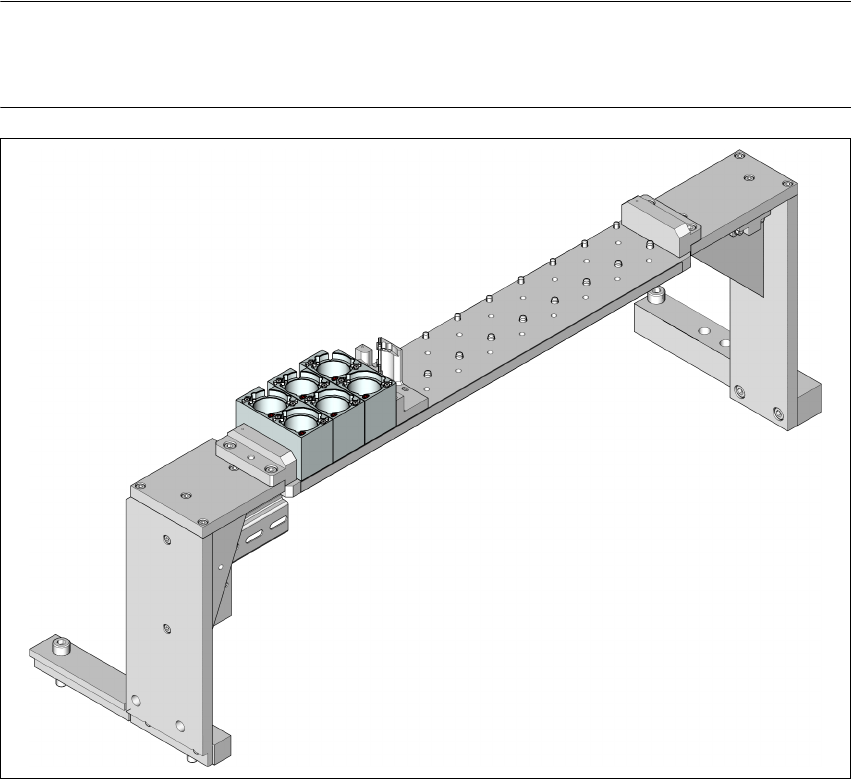

Fig. 6.1 - 26 Cambiador de pipetas para el TwinStar en la zona de colocación con 2 portales y CMC acoplado
Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Cambiador de pipetas
Edición 01/2011
383
6.1.3.8 Cambiador de pipetas 2 para el TwinStar
Artículo N° 00119717-xx Cambiador de pipetas 2, TwinStar
Este cambiador de pipetas puede alojar hasta 10 cargadores de pipetas. Todos los demás datos
técnicos son idénticos a los del 1er cambiador de pipetas.
6.1.3.9 Recipiente de rechazo - CO para el SIPLACE TwinStar
Para el SIPLACE TwinStar puede instalarse un recipiente de rechazo de componentes. Este se
encuentra al lado del módulo óptico Finepitch (ver pos. 4 en las Fig. 6.1 - 23
, página 379 y
6.1 - 24
, página 380).
6

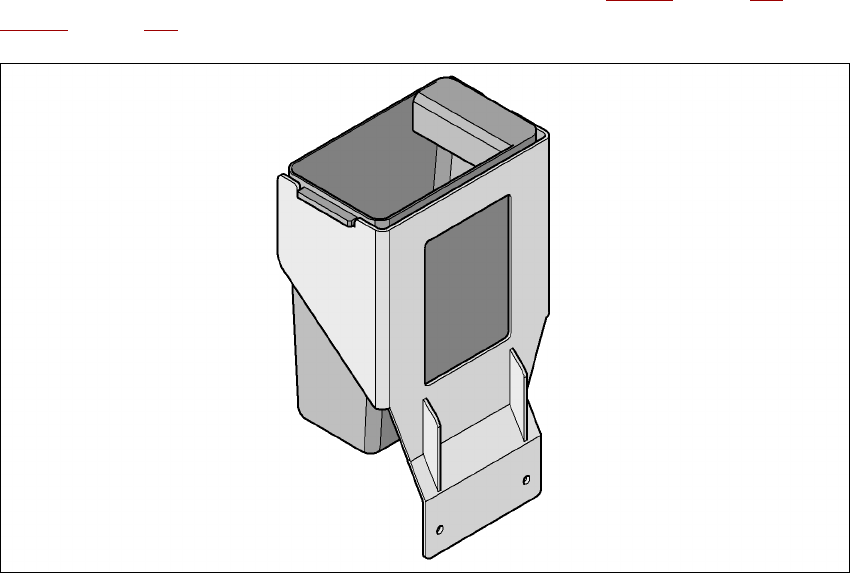

Fig. 6.1 - 27 Recipiente de rechazo - CO para el SIPLACE TwinStar
6.1.3.10 Pinzas y pipetas especiales
Las máquinas automáticas SIPLACE procesan además de la gama SMT estándar también com-
ponentes en técnica de montaje pasante (Through Hole Technology) y componentes OSC (Odd
Shaped Components). Al mismo tiempo ASM AS desarrolla continuamente pipetas especiales y
pinzas.
Se ofrecen pipetas especiales para todos los cabezales de colocación y así poder procesar las
trabajos de colocación con la máxima velocidad, precisión y flexibilidad. La utilización de cambia-
dores automáticos de pipetas reduce los tiempos de equipamiento que se presentan en un cam-
bio de producto.
Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Cambiador de pipetas A partir de la versión de software SR.70x.xx
Edición 01/2011
384
Para los cabezales Pick&Place ASM AS ofrece pinzas mecánicas. Los componentes cuya super-
ficie no es apropiada para aspirar con pipetas son recogidos y colocados con pinzas mecánicas.
Existen dos ejecuciones de pinzas que se pueden clasificar en dos grupos según su funciona-
miento:
– Pinzas que toman el componente por el borde exterior y
– Pinzas que toman el componente por el borde interior.
Informaciones referentes a las pipetas especiales y las pinzas las obtiene en ASM AS. Para la
fabricación de cargadores especiales y pinzas diríjase igualmente a ASM AS.
