Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Cambiador de pipetas A partir de la versión de software SR.70x.xx
Edición 01/2011
356
6.1.1.4 Posición del cambiador de pipetas para el SIPLACE SpeedStar en
la máquina automática X4
En las posiciones 1, 2, 3 y 4 pueden instalarse hasta 2 cambiadores de pipetas para el cabezal
SpeedStar (pos. 1 y 2 en la Fig. 6.1 - 3
). Esto genera una capacidad total de 8 cambiadores de
pipetas con 48 cargadores y un total de 576 posiciones de pipetas.
6

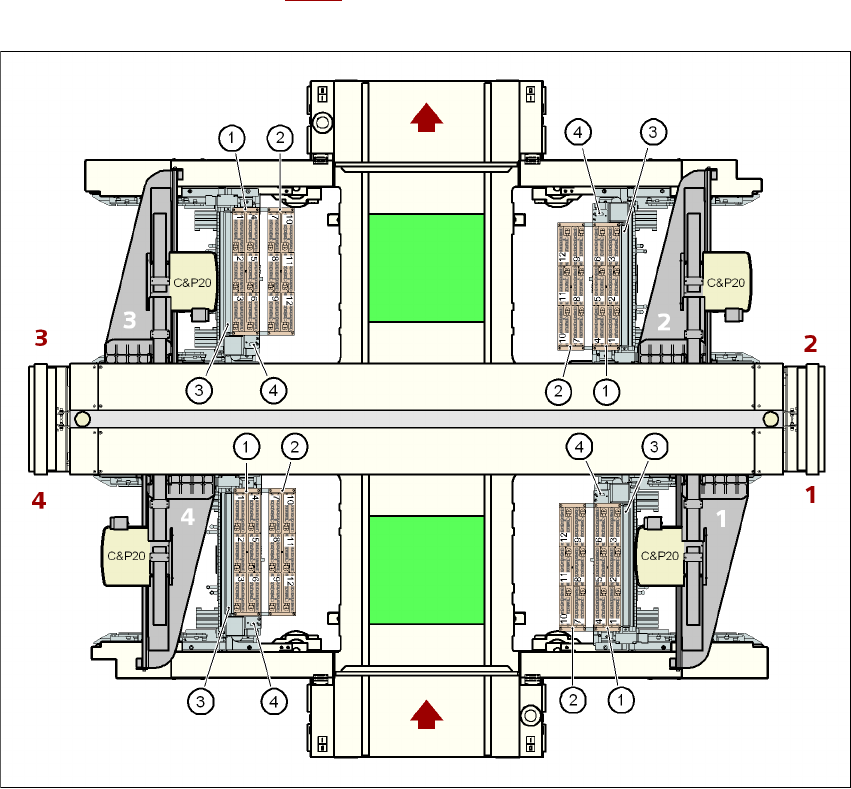

Fig. 6.1 - 3 Posición del cambiador de pipetas para el SIPLACE SpeedStar en la máquina automática X4
(1) Cambiador de pipetas, "Fila 1"
(2) Cambiador de pipetas, "Fila 2"
(3) Recipiente de rechazo para componentes
(4) Dispositivo para retraer y recipiente de rechazo para pipetas
(5) Cargador de pipetas
Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Cambiador de pipetas
Edición 01/2011
357
6.1.1.5 Posición del cambiador de pipetas para el SIPLACE SpeedStar en
la máquina automática X3
En las posiciones 1, 3 y 4 pueden instalarse hasta 2 cambiadores de pipetas para el cabezal
SpeedStar (pos. 1 y 2 en la Fig. 6.1 - 4
). En la posición 2 puede instalarse un cambiador de pipe-
tas. Esto genera una capacidad total de 7 cambiadores de pipetas con 42 cargadores y un total
de 504 posiciones de pipetas.
6

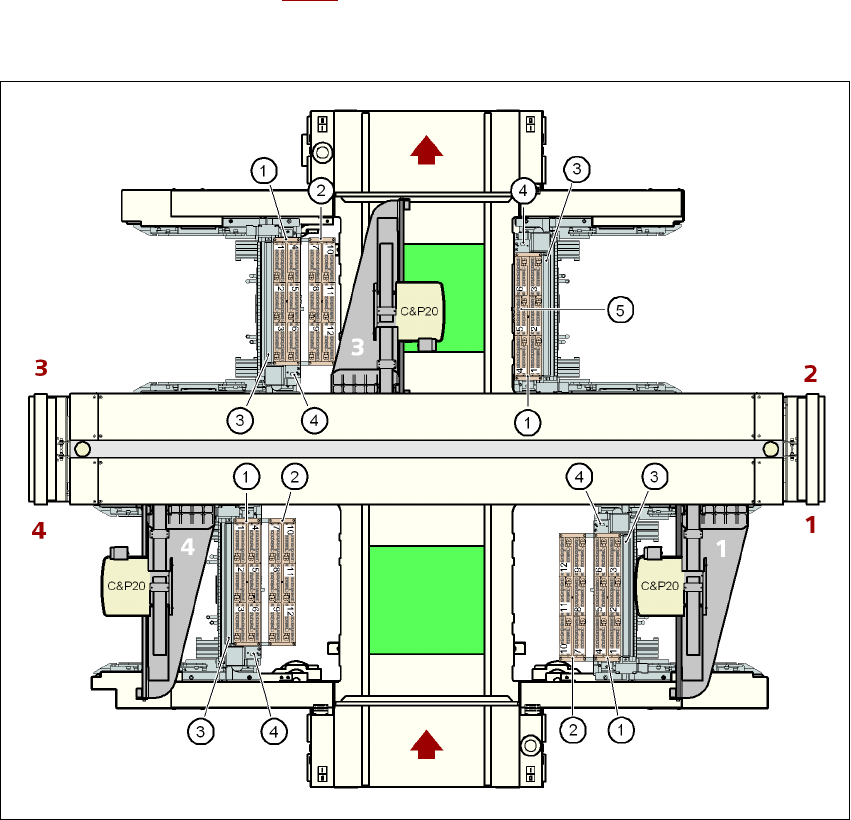

Fig. 6.1 - 4 Posición del cambiador de pipetas para el SIPLACE SpeedStar en la máquina automática X3
6
(1) Cambiador de pipetas, "Fila 1"
(2) Cambiador de pipetas, "Fila 2"
(3) Recipiente de rechazo para componentes
(4) Dispositivo para retraer y recipiente de rechazo para pipetas
(5) Cargador de pipetas
Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Cambiador de pipetas A partir de la versión de software SR.70x.xx
Edición 01/2011
358
6.1.1.6 Posición del cambiador de pipetas para el SIPLACE SpeedStar en
la máquina automática X2
En las posiciones 1 y 3 pueden instalarse hasta 2 cambiadores de pipetas para el cabezal Speed-
Star (pos. 1 y 2 en la Fig. 6.1 - 5
). En las posiciones 2 y 4 puede instalarse un cambiador de pi-
petas. Esto genera una capacidad total de 6 cambiadores de pipetas con 36 cargadores y un total
de 432 posiciones de pipetas.
6

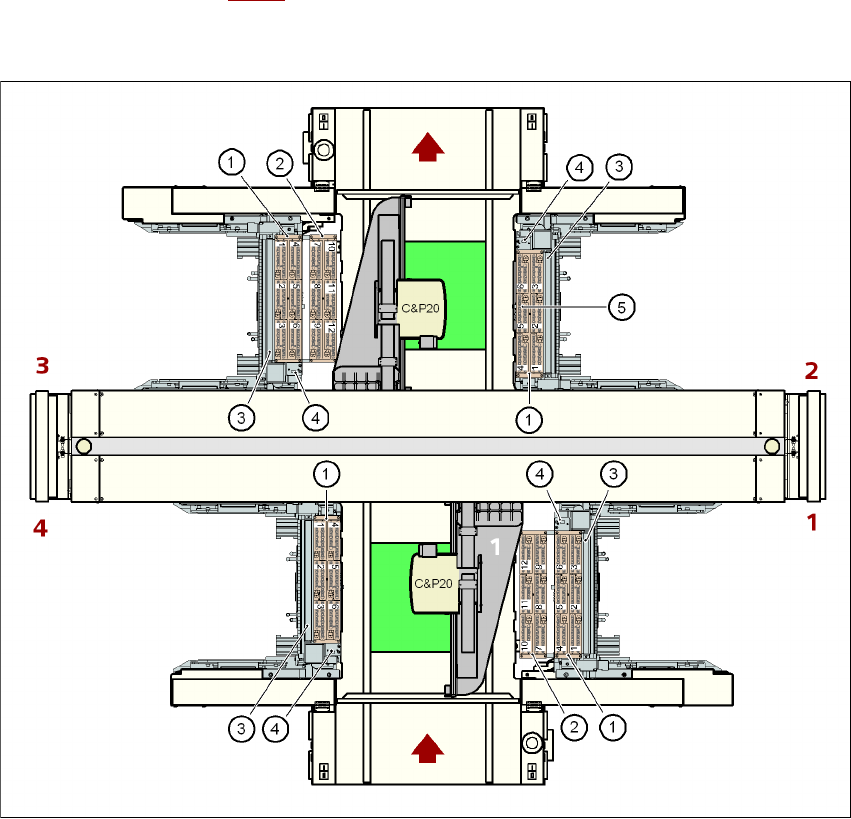

Fig. 6.1 - 5 Posición del cambiador de pipetas para el SIPLACE SpeedStar en la máquina automática X2
6
(1) Cambiador de pipetas, "Fila 1"
(2) Cambiador de pipetas, "Fila 2"
(3) Recipiente de rechazo para componentes
(4) Dispositivo para retraer y recipiente de rechazo para pipetas
(5) Cargador de pipetas
