Instrucciones de servicio SIPLACE Serie-X Introducción A partir de la versión de software SR.70x.xx Edición 01/2011 Descripción de la máquina 25 1 Fig. 1.1 - 1 Principio de colocación según el proceso C ollect&Place …
Introducción Instrucciones de servicio SIPLACE Serie-X
Descripción de la máquina A partir de la versión de software SR.70x.xx Edición 01/2011
24
1.1.5 SIPLACE X2
La máquina automática de colocar X2 dispone de un portal por cada zona de colocación. Son po-
sibles las siguientes configuraciones de cabezal de colocación:
a) Zona de colocación 1
b) Zona de colocación 2
Los datos de rendimiento los encuentra en el apartado 3.1, página 103.
1.1.6 Principio SIPLACE
Los cabezales de colocación toman los componentes de los alimentadores posicionados en el
carro de componentes o de los cambiadores matriciales de cargadores y dotan igualmente las
tarjetas de circuitos impresos. Las máquinas automáticas de colocar de la serie-X disponen de
dos zonas de colocación:
– En el transporte sencillo pueden procesarse hasta dos tarjetas de circuitos impresos al
mismo tiempo.
– En el transporte doble pueden procesarse hasta cuatro tarjetas de circuitos impresos al
mismo tiempo.
El principio "preparación de componentes en reposo“ y "TCI en reposo", que se ha probado con
éxito en todas las máquinas automáticas SIPLACE tiene una serie de importantes ventajas:
– El llenado de componentes o el empalme de cintas no causa períodos de parada.
– La alimentación de componentes exenta de vibraciones posibilita la recogida segura de los
componentes más pequeños (p.ej. 01005).
– Las tarjetas de circuitos impresos inmóviles durante el proceso de colocación evitan un co-
rrimiento de componentes.
– La combinación de cabezales de colocación con cambiadores de pipetas garantiza siempre
una óptima configuración de pipetas para el respectivo proceso de colocación. Con ello se
minimizan los recorridos de desplazamiento y se optimiza la secuencia de colocación.
Elevada flexibilidad, rentabilidad y seguridad de equipamiento son la garantía de una elevada
productividad de los sistemas de colocación de la serie-X SIPLACE. Períodos mínimos de parada
aumentan la eficacia contribuyendo así a un aumento de productividad.
1
Cabezales de
colocación ZC2
b
Cabezales de colocación ZC1
a
C&P20 CPP TH
C&P20 Sí No No
CPP Sí Sí No
TH Sí Sí Sí
Instrucciones de servicio SIPLACE Serie-X Introducción
A partir de la versión de software SR.70x.xx Edición 01/2011 Descripción de la máquina
25
1

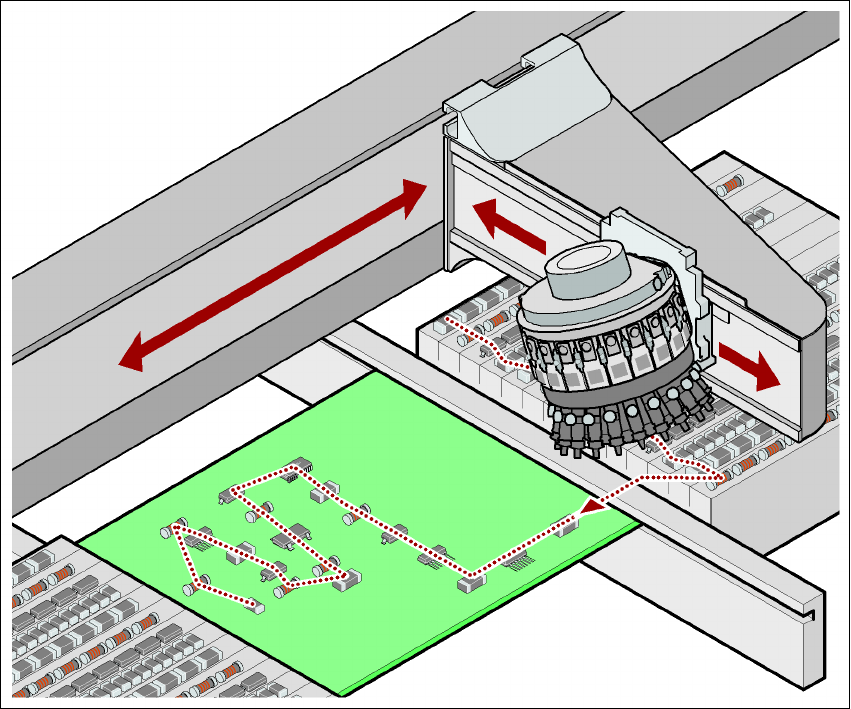

Fig. 1.1 - 1 Principio de colocación según el proceso Collect&Place
1
1.1.7 Nuevas opciones y características de prestaciones
Para ampliar la funcionalidad de la máquina automática se ofrecen las siguientes nuevas opcio-
nes:
1.1.7.1 SIPLACE MultiStar (CPP) y la nueva cámara óptica para componentes estándar,
tipo 30
La nueva cámara - CO Tipo 30 reemplaza a la cámara - CO Tipo 29 instalada hasta ahora en el
cabezal CPP. Ésta puede utilizarse para la producción de prototipo con componentes 01005.
1.1.7.2 Sensor coplanario - 3D
A partir del software SR.705.03 la medición de coplanaridad está integrada en el software de la
estación. El sensor coplanario 3D en las máquinas automáticas X4, X3 y X2 puede instalarse en
las siguientes posiciones:
Introducción Instrucciones de servicio SIPLACE Serie-X
Descripción de la máquina A partir de la versión de software SR.70x.xx Edición 01/2011
26
1
El sensor coplanario 3D palpa con una línea láser las patillas de componente o bolitas. En com-
binación con el SIPLACE TwinHead este proceso suministra resultados de medición más rápidos
por ejemplo para BGA.
1.1.7.3 Cámara multicolor, tipo 24
A partir de esta versión de software puede instalarse la cámara Multicolor Tipo 24 para la medi-
ción de marcas de centrado y puntos "Ink" en lugar de la cámara de TCI estándar. Pueden selec-
cionarse tres tipos de iluminación para el mejoramiento de contraste de marcas de centrado ó
puntos "Ink".
1.1.7.4 SIPLACE X4 LED Placer
A partir del software SR.705 ofrecemos para las máquinas automáticas de colocación SIPLACE
X4 una configuración especialmente adaptada a las necesidades del cliente para la producción
de estas LED Backlight Units.
La base de la SIPLACE X4 LED Placer es una máquina automática SIPLACE X4 con cuatro ca-
bezales de colocación C&P20 ó CPP. En lugar del carro de componentes están instaladas mesas
de componentes especiales. Alimentadores Bowl especiales, específicos del cliente, colocan a
disposición los componentes LED. Si en la posición se equipa solamente un alimentador Bowl,
en ésta no se instala ninguna cortadora de cinta. Los alimentadores son apoyados de forma óp-
tima por el software de la estación - por ejemplo con la función - Empty-Feeder. Además de ello,
pueden equiparse otros alimentadores-X SIPLACE. El transporte doble y el transporte sencillo de
TCI procesan tarjetas de circuitos impresos con una longitud de hasta 850 mm.
Máquina automática de colocar Posición
SIPLACE X2, SIPLACE X3 3
SIPLACE X4 2 ó 3
