Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática A partir de la versión de software SR.70x.xx Edición 01/2011 Cabezal de colocación 125 3.5 Cabezal de colocación 3.5.1 SIPLACE SpeedS tar …
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Vista general de grupos constructivos A partir de la versión de software SR.70x.xx Edición 01/2011
124
3.4.4 Vista general de grupos constructivos SIPLACE X2
3

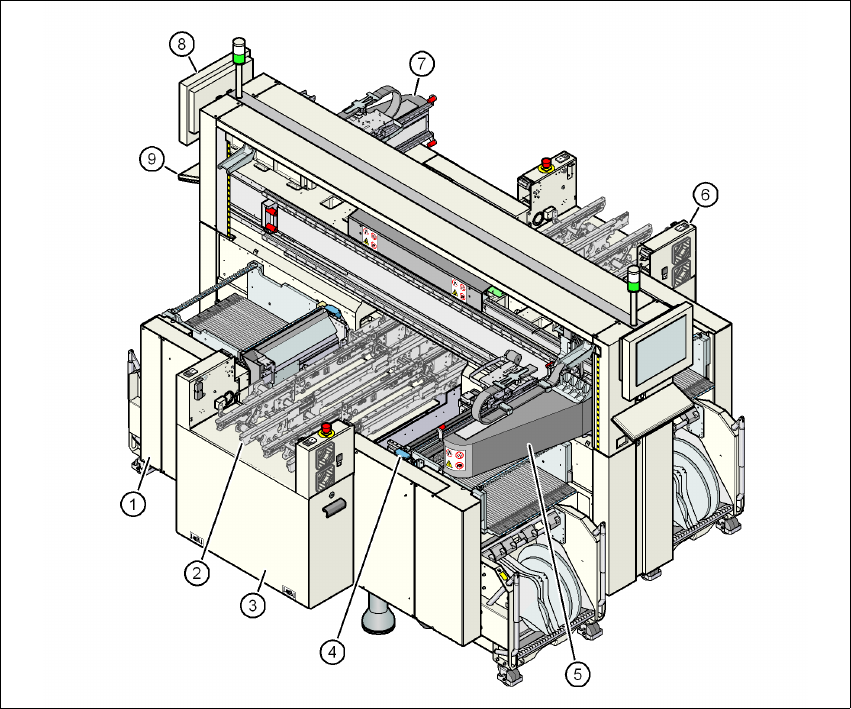

Fig. 3.4 - 4 Máquina automática X2 - vista general de grupos constructivos
(1) Bastidor de la máquina
(2) Transporte de TCI (transporte doble flexible)
(3) Grupo adosado en el lado de entrada de TCI
(4) Dispositivo para retraer el carro de componentes, cortadora de cinta, canal guía de la cinta
vacía (4x)
(5) Portal 1 con cabezal de colocación
(6) Grupo adosado en el lado de salida de TCI
(7) Portal 3 con cabezal de colocación
(8) Pantalla (2x)
(9) Teclado (2x)
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Cabezal de colocación
125
3.5 Cabezal de colocación
3.5.1 SIPLACE SpeedStar para colocación Very High Speed
3
Fig. 3.5 - 1 SIPLACE SpeedStar - grupos funcionales, parte 1
(1) Accionamiento-DP, 20 accionamientos
(2) Tarjeta "Sensor de vacío - circuito de retención"
(3) Conexión de aire comprimido para 20 toberas de Venturi del circuito de recogida / colocación
y retención
(4) Conducto para aire de salida de la válvula reguladora de presión (7)
(5) Cilindro recuperador
(6) Motor-Z (motor lineal)
(7) Válvula reguladora de presión
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Cabezal de colocación A partir de la versión de software SR.70x.xx Edición 01/2011
126
3
Fig. 3.5 - 2 SIPLACE SpeedStar - grupos funcionales, parte 2
(1) Cámara de componentes C&P, tipo 23, 6 x 6, digital
(2) Placa distribuidora intermedia
(3) Motor en estrella
(4) Asidero
(5) Sensor de componentes
(6) Estrella con 20 pipetas
