Instalación y puesta en servicio Instru cciones de servicio SIPLACE Serie-X Instalación de la máquina automática A partir de la versión de software SR.70x.xx Edición 01/2011 268 4.3.13 Inst alar la unidad de ejes 4.3.13.…
Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio
A partir de la versión de software SR.70x.xx Instalación de la máquina automática
Edición 01/2011
267
4.3.12.3 Unidad Box-PC para SIPLACE X4I - conexiones de enchufe en la cara posterior
4
4
4.3.12.4 Instalar unidad Box-PC en SIPLACE X4I
→ Conecte el cable de puesta a tierra verde-amarillo a la unidad Box-PC como se representa
en la Fig. 4.3 - 16
, página 259.
→ Establezca las conexiones de enchufe en la cara posterior de la unidad Box-PC (ver apartado
4.3.12.3
).
→ Levante con cuidado la unidad Box-PC sobre el carril en el grupo adosado.
→ Observe que no se aplaste ningún cable.
→ Empuje hasta el tope la unidad Box-PC en el grupo adosado.
→ Establezca las conexiones de enchufe en la cara frontal de la unidad Box-PC (ver apartado
4.3.12.2
, página 266).
→ Fije los cables en la cara frontal con sujetacables.
→ Asegure la unidad Box-PC con el tornillo cilíndrico.
→ Fije el cable de puesta a tierra en las puertas (pos. 2 en la Fig. 4.3 - 15
, página 256), como
se representa en la Fig. 4.3 - 16
en la página 259.
→ Bloquee las puertas.
Unidad Box-PC
(Fig. 4.3 - 20
, página 265)
enchufe
Cable de conexión Indicación
Se tiene acceso a los enchufes
por la cara posterior
Enchufe Cable
X3rz X3rz 03050907 Insertar hasta el tope
X10rz X10rz 03056891 Insertar hasta el tope
Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
Instalación de la máquina automática A partir de la versión de software SR.70x.xx
Edición 01/2011
268
4.3.13 Instalar la unidad de ejes
4.3.13.1 Unidad de ejes X4I, X4, X3 (portal 1 y portal 4) - puntos de conexión eléctrica
4

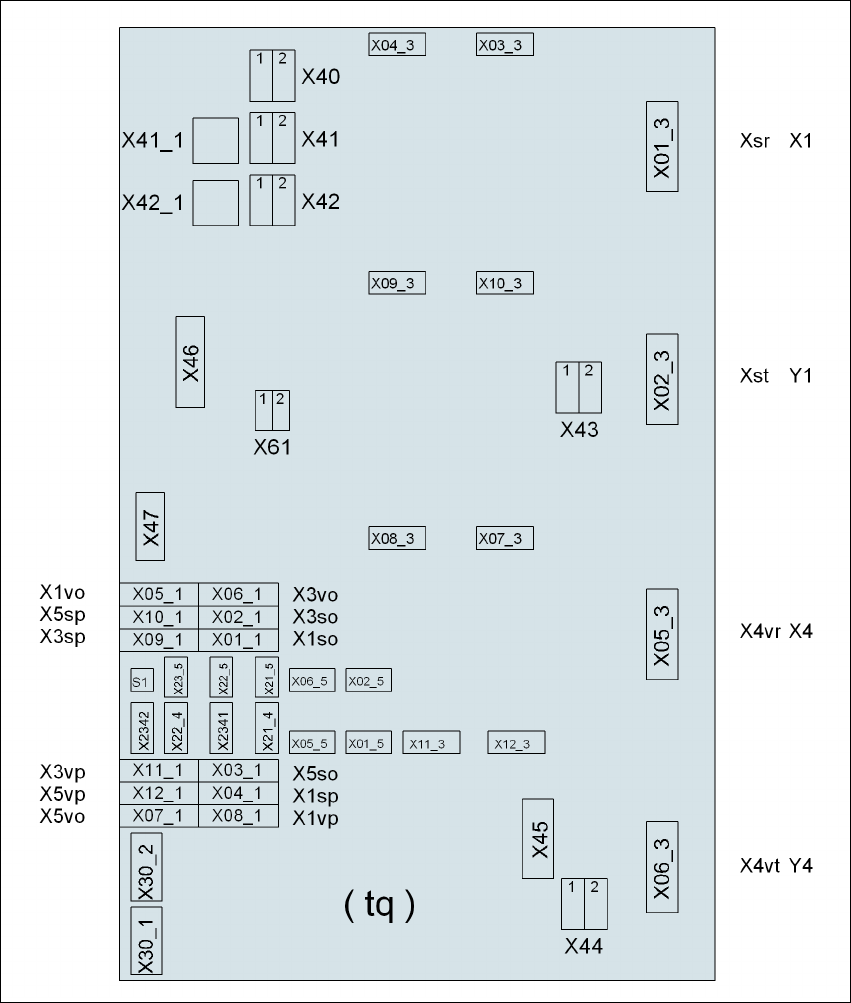

Fig. 4.3 - 21 Unidad de ejes X4I, X4, X3 (portal 1 y portal 4), cara posterior - conectar el enchufe
Enchufe
Enchufe
Enchufe
Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio
A partir de la versión de software SR.70x.xx Instalación de la máquina automática
Edición 01/2011
269
4.3.13.2 Unidad de ejes X4I, X4, X3 (portal 1 y portal 4), - conectar el enchufe
→ Conectar los cables eléctricos según el siguiente esquema:
4
Unidad de ejes
Enchufe
Cable de conexión Indicación
Enchufe Cable
X41_1tq X41_1tq 03050919 Encajar el enchufe
X42_1tq X42_1tq 03050919 Encajar el enchufe
X45tq X45tq 03050920-W1 Encajar el enchufe
X46tq X46tq
03050920-W2
03050920-W3
Encajar el enchufe
X47tq X47tq
03050920-W4
03050920-W5
Encajar el enchufe
X01_3tq X4sr 03050881 Encajar el enchufe
X02_3tq X4st 03050882 Encajar el enchufe
X05_3tq X4vr 03050911 Encajar el enchufe
X06_3tq X4vt 03050912 Encajar el enchufe
X01_1tq X1so 03009771 Insertar hasta el tope
X02_1tq X3so 03009772 Insertar hasta el tope
X03_1tq X5so 03009773 Insertar hasta el tope
X04_1tq X1sp 03009774 Insertar hasta el tope
X05_1tq X1vo 03009831 Insertar hasta el tope
X06_1tq X3vo 03009832 Insertar hasta el tope
X07_1tq X5vo 03009833 Insertar hasta el tope
X08_1tq X1vp 03009834 Insertar hasta el tope
X09_1tq X3sp 03009775 Insertar hasta el tope
X10_1tq X5sp 03009776 Insertar hasta el tope
X11_1tq X3vp 03009835 Insertar hasta el tope
X12_1tq X5vp 03009836 Insertar hasta el tope
X03_3tq X03_3tq 03050883 Encajar el enchufe
X04_3tq X04_3tq 03050884 Encajar el enchufe
X07_3tq X07_3tq 03050913 Encajar el enchufe
X08_3tq X08_3tq 03050914 Encajar el enchufe
