Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Alimentadores-X
173
3.9.1.5 Geometría de alimentador de cinta de SIPLACE serie-X
Por lo general los alimentadores de cinta de la serie-X tienen una longitud de aprox. 587 mm y
una altura de aprox. 200 mm. El ancho y el número de posiciones que ocupan en la mesa de com-
ponentes se listan en la siguiente tabla.
3
La altura máxima de cantos perturbadores sobre el borde superior de la bolsa de cinta es 3 mm.
Como los alimentadores no presentan ninguna tapa elevada y además están fijos en la mesa de
componentes se ha reducido a un mínimo el peligro de colisión del cabezal.
Alimentadores de
cinta
Ancho del alimentador
[mm]
Posiciones de alimentador ocupadas
en la mesa de componentes
8 mm X 10,8 1
2x8 mm X 22,9 2
12 mm X 22,6 2
16 mm X 34,4 3
24 mm X 34,4 3
32 mm X 46,2 4
44 mm X 58,0 5
56 mm X 69,8 6
72 mm X 81,6 7
88 mm X 105,2 9
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Alimentadores-X A partir de la versión de software SR.70x.xx Edición 01/2011
174
3.9.1.6 Diseño del alimentador de cinta de SIPLACE serie-X
Las dos ilustraciones siguientes muestran el diseño del alimentadores de cinta para la serie-X en
base a un alimentador de cinta-X de 8 mm.
3

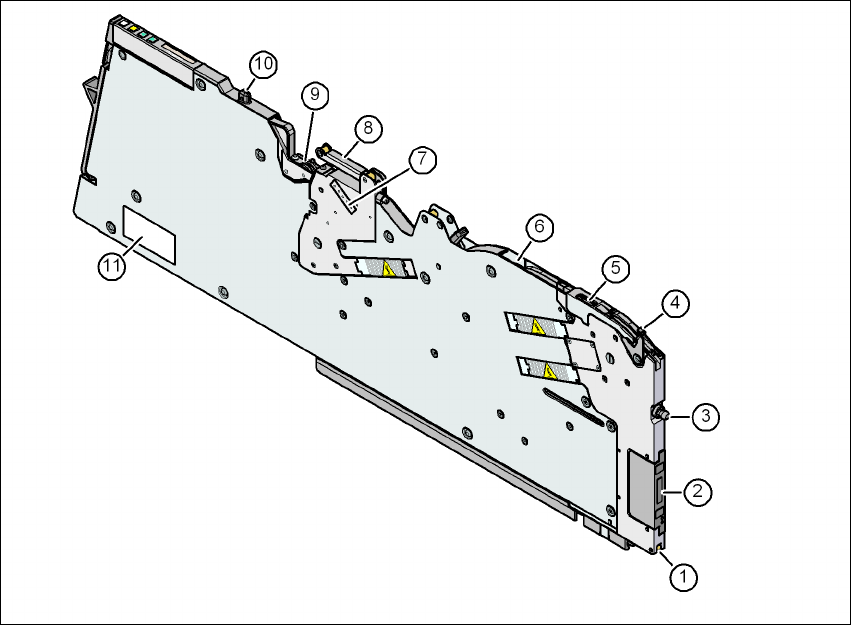

Fig. 3.9 - 1 Alimentador de cinta-X 8 mm - vista frontal
(1) Rueda de bloqueo (El trinquete de bloqueo de la mesa de componentes retiene el alimenta-
dor con la rueda de bloqueo en su posición final).
(2) IFDE (Interfaz de datos y energía)
(3) Perno de centrar "delante"
(4) Palanca para elevar la ventana de recogida para colocar y retirar la cinta
(5) Ventana de recogida
(6) Agujero de salida del canal guía de cinta
(7) Ajuste de la tensión de la película de cubierta
(8) Balancín de película de cubierta
(9) Ruedas de relleno de película de cubierta
(10) Perno de centrar "atrás"
(11) Placa indicadora de tipo
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Alimentadores-X
175
3
Fig. 3.9 - 2 Alimentador de cinta-X 8 mm - vista posterior
(1) Agujero de entrada al canal guía de cinta con muelle de cinta
(2) Tapa para el recipiente de película de cubierta
(3) Cuchilla integrada para cortar la película de cubierta
(4) Asidero de extracción, encajado
(5) Panel de mando
(6) Motor de accionamiento para el dispositivo de transporte de película de cubierta
(7) Motores de accionamiento para el transporte de cinta
(8) Corredera giratoria para eliminar componentes
(9) Guía de deslizamiento delantera
(10) Guía de deslizamiento trasera
(11) Representación gráfica de la posición de recogida en función del tamaño de los componen-
tes
