Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
Estado energético de la máquina aut. después desconectar el interruptor principal A partir de la versión de software SR.70x.xx
Edición 01/2011
92
2.9.1 Interruptor principal desconectado - Máquina automática conectada a la red
ADVERTENCIA
A pesar de encontrarse desconectado el interruptor principal, los siguientes componentes con-
ducen aún tensiones peligrosas:
– Bornes de conexión de cable L1, L2 y L3 del interruptor principal Q1 (ver Fig. 2.9 - 2
, página
93
)
– Enchufe de servicio X102 (ver Fig. 2.9 - 2
, página 93)
– Fusible automático F1 para el enchufe de servicio (ver Fig. 2.9 - 2
, página 93)
– Filtro de red Z1 (ver Fig. 2.9 - 3
, página 94)
– Bobina de descarga estática L20 con fusibles F21, F22 y F23 (ver Fig. 2.9 - 3
, página 94)
– Campo de bornes X100 para la conexión del cable de alimentación de red (ver Fig. 2.9 - 3
,
página 94
)
– El color de todos los conductores que conducen corriente estando el interruptor principal des-
conectado es marrón.
Instrucciones de servicio SIPLACE Serie-X Seguridad de servicio
A partir de la versión de software SR.70x.xx Estado energético de la máquina aut. después desconectar el interruptor principal
Edición 01/2011
93
2

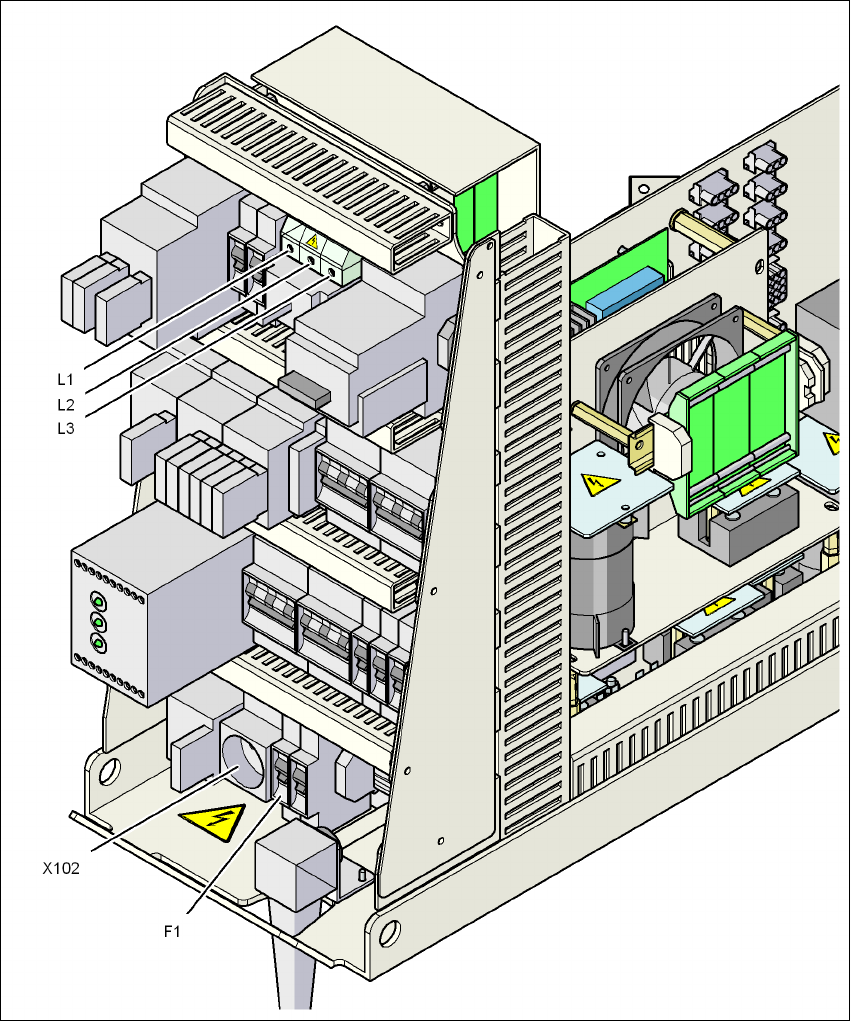

Fig. 2.9 - 2 Inserto de alimentación de corriente, vista frontal
Q1 Interruptor principal
X102 Enchufe de servicio
F1 Fusible para el enchufe de servicio
Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
Estado energético de la máquina aut. después desconectar el interruptor principal A partir de la versión de software SR.70x.xx
Edición 01/2011
94
2

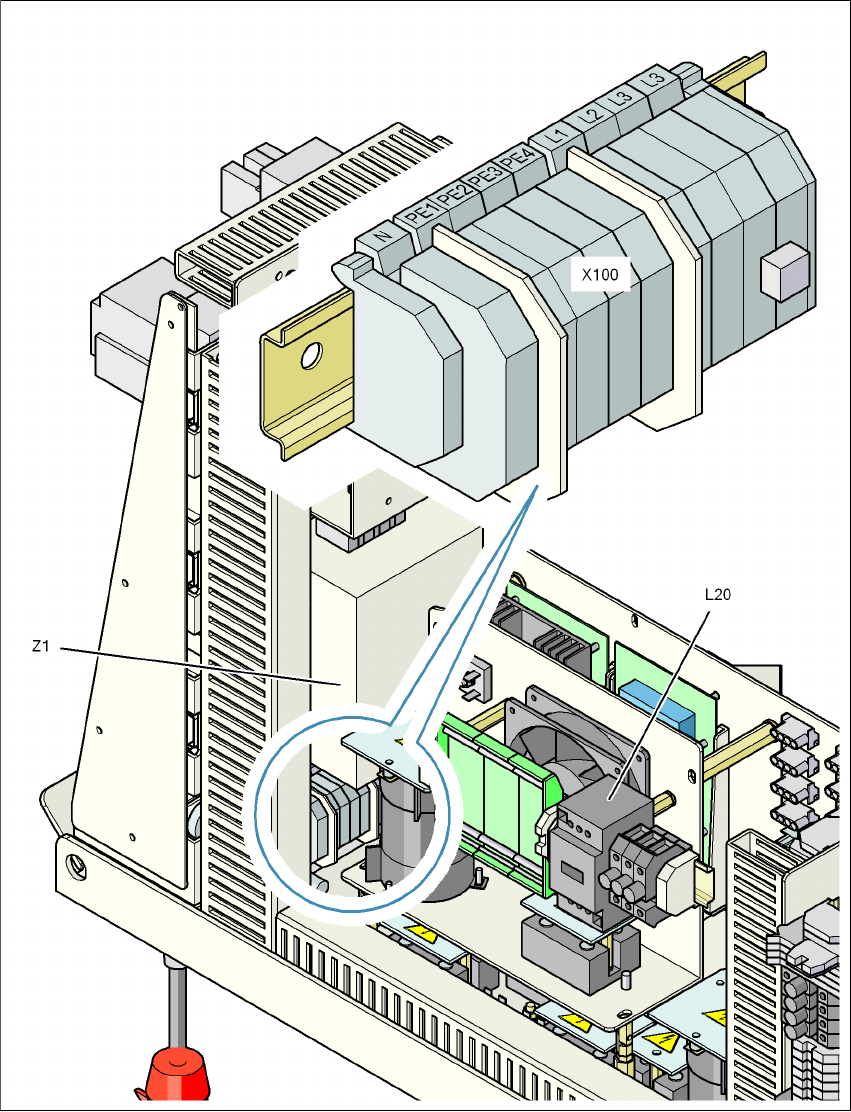

Fig. 2.9 - 3 Inserto de alimentación de corriente, vista posterior
X100 Bornes de conexión para el cable de alimentación por red
L20 Bobina de descarga estática con fusibles F21, F22 y F23
Z1 Filtro de red
