Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
Sistemas de seguridad A partir de la versión de software SR.70x.xx
Edición 01/2011
86
2.6.5 Protección de acceso
2.6.5.1 Protección de acceso en las posiciones del carro de componentes,
SIPLACE serie-X
ADVERTENCIA 2
La seguridad de servicio en el carro de componentes de SIPLACE serie-X se garantiza cuando
mínimo cada segunda posición está ocupada con un alimentador o una protección de acceso
(Dummy-Feeder). También en el equipamiento de una sujeción para cargadores superficiales se
debe asegurar cada segunda posición libre con una protección de acceso. En otras palabras,
entre dos alimentadores adyacentes o entre un alimentador y la sujeción para cargadores super-
ficiales debe permanecer máximo una posición libre.
Fig. 2.6 - 9 Protección de acceso en las posiciones del carro de componentes, SIPLACE serie-X
2
(1) Dummy Feeder SIPLACE X, Artículo N° 00141226-xx
Instrucciones de servicio SIPLACE Serie-X Seguridad de servicio
A partir de la versión de software SR.70x.xx Tensiones residuales y tiempos de descarga en la máquina automática
Edición 01/2011
87
2.7 Tensiones residuales y tiempos de descarga en la
máquina automática
Si se acciona el pulsador de PARADA DE EMERGENCIA o se desconecta la máquina automática
las tensiones de circuito intermedio 250 V para los ejes de portal ó 145 V para los ejes estrella en
un breve tiempo se reducen a tensiones residuales no peligrosas.
ADVERTENCIA 2
La máquina automática es alimentada con una tensión de red de 3 x 200 V CA, 3 x 208 V CA, 3
x 230 V CA, 3 x 380 V CA, 3 x 400 V CA ó 3 x 415 V CA ± 5 %, 50/60 Hz. Por esta razón partes
de esta instalación conducen peligrosas tensiones - incluso con el interruptor principal desco-
nectado. Por esta razón un manejo o tratamiento inadecuado de estas máquinas automáticas
puede causar la muerte o graves lesiones, así como considerables pérdidas materiales.
→ Observe las prescripciones de prevención de accidentes y las normas DIN vigentes (espe-
cialmente DIN EN 60 204, parte 1).
→ Solamente personal calificado o instruido puede abrir la cubierta sobre el inserto de alimen-
tación de corriente y la unidad de ejes.
2

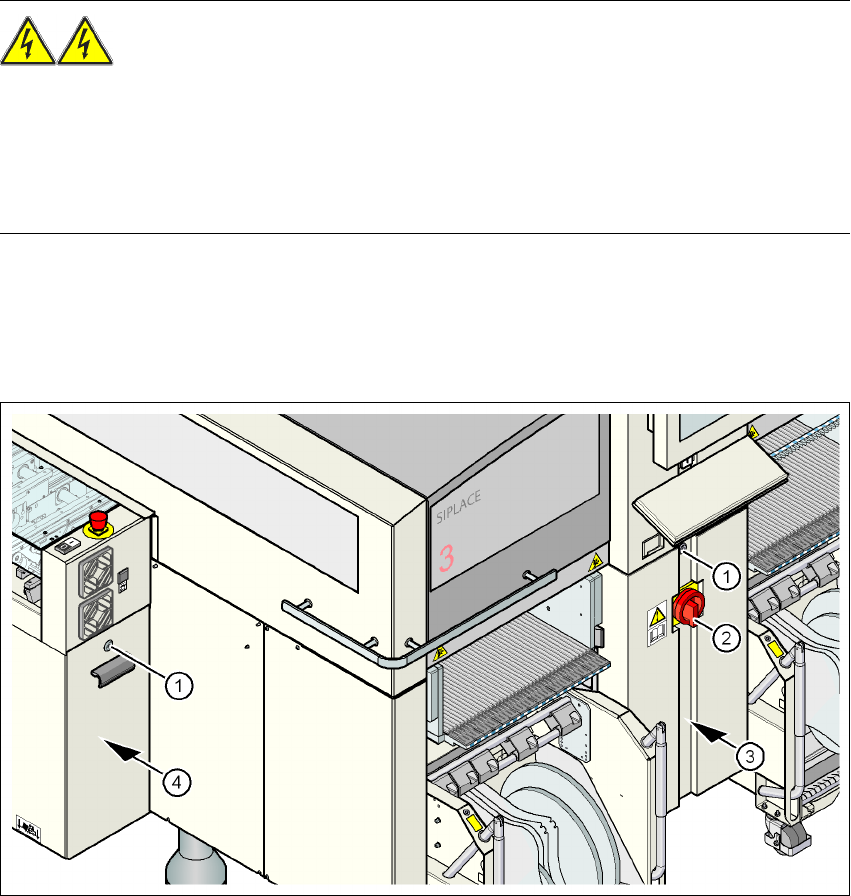

Fig. 2.7 - 1 Inserto de alimentación de corriente
(1) Cierre con pestillo en la cubierta
(2) Interruptor principal
(3) Inserto de alimentación de corriente detrás de la cubierta
(4) Unidad de ejes
Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
Tensiones residuales y tiempos de descarga en la máquina automática A partir de la versión de software SR.70x.xx
Edición 01/2011
88

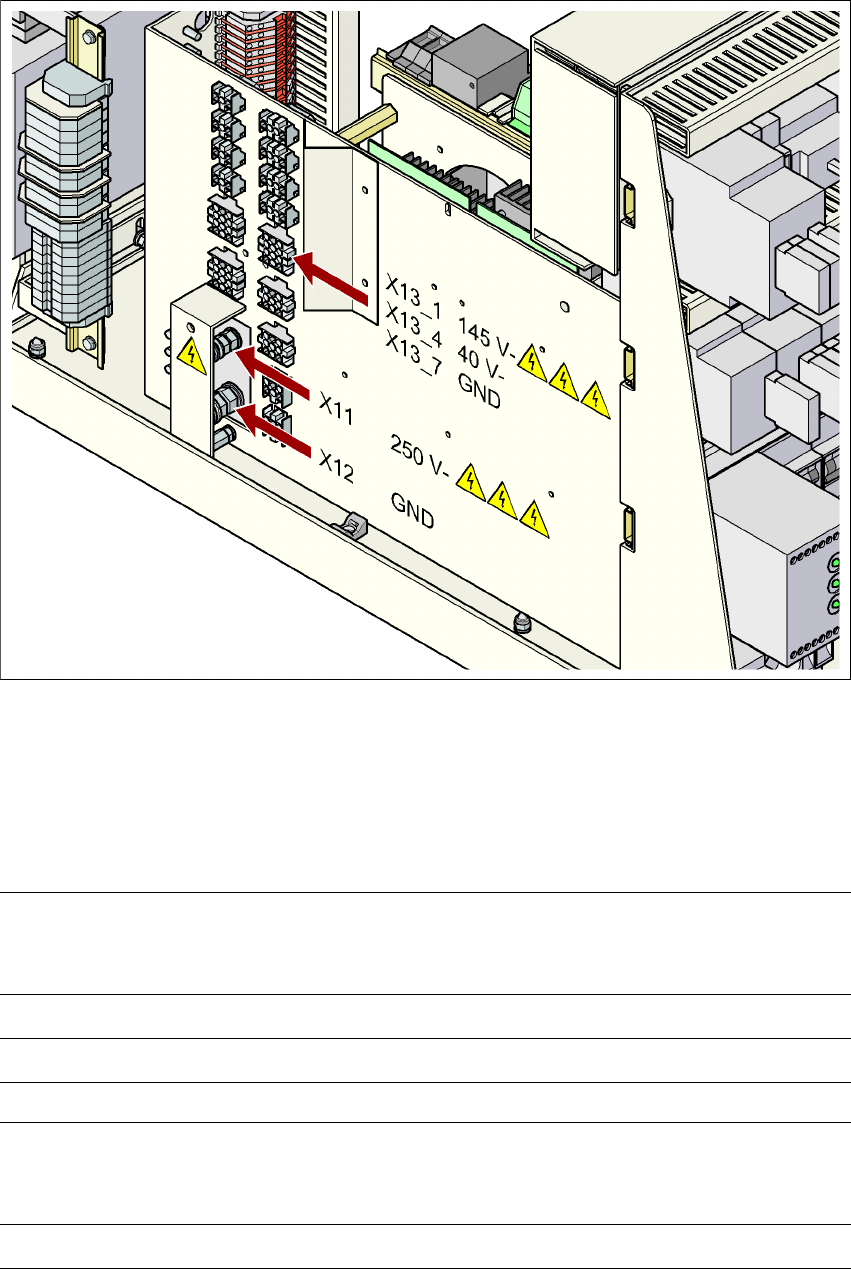

Fig. 2.7 - 2 Puntos de medición en el inserto de alimentación de corriente
2
2.7.1 Tensiones de servicio, tensiones residuales y tiempos de descarga después
de accionar el pulsador de PARADA DE EMERG.
2
2
Clavija X11 y X13_1
medida contra X12 (GND)
Tensión para
servicio normal
Tensión residual
para PAR. DE
EMERG.
Tiempos de
descarga
X11 + 250 V CC < 10 V CC 7 s
X13_1 + 145 V CC < 10 V CC 50 s
Clavija X13_4
medida contra clavija
X3_7 (-)
Tensión para
servicio normal
Tensión residual
para PAR. DE
EMERG.
Tiempos de
descarga
X13_4 + 40 V CC + 40 V CC -
