INDICACIÓN 6
– Desplace la placa de retención a la posición "Cargador bloqueado".
– Antes de utilizar el cargador, ajústelo de forma que los pernos de centrado (pos. 2 y 6 en la
Fig. 6.1 - 18
, página 374) puedan deslizarse en el agujero de centrado y en el agujero
oblongo.
→ Deposite el cargador sobre las bolas del botón de presión (pos. 5 en la Fig. 6.1 - 18
, página
374
).
→ Presione el cargador de forma homogénea hacia abajo de forma que las bolas de los botones
de presión encajen al mismo tiempo en todos los botones de presión.
6.1.2.10 Reconocimiento de posición
Cada cargador del cambiador de pipetas tiene dos marcas de centrado, una para determinar la
posición y una para determinar la posición angular.
6

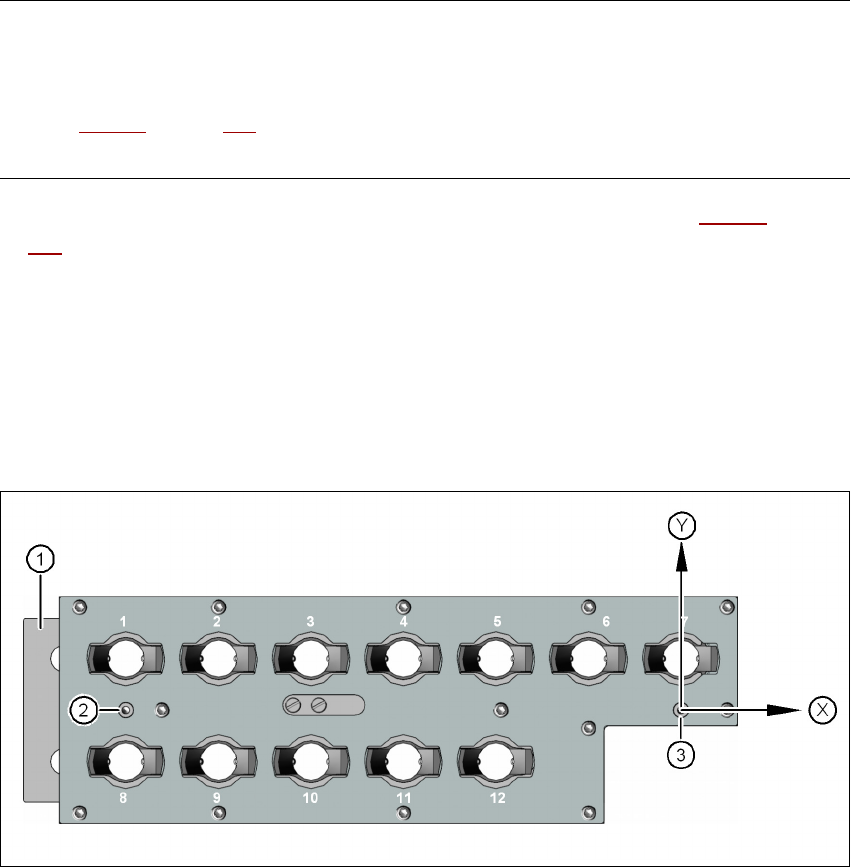

Fig. 6.1 - 19 Cargador de pipetas - marcas de centrado para la determinación de la posición y la posición angular
(1) Placa de retención en posición "Cargador abierto"
(2) Marca de centrado para la determinación de la posición angular
(3) Marca de centrado para la determinación de la posición
Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Cambiador de pipetas A partir de la versión de software SR.70x.xx
Edición 01/2011
376
6.1.2.11 Cambiador de pipetas "Fila 2" para el SIPLACE MultiStar y SpeedStar
Artículo N° 00119742-xx Cambiador de pipetas 2 CPP, serie-X
El cambiador de pipetas "Fila 2" puede instalarse en las siguientes posiciones:
Máquina automática X4:Posiciones 1, 2, 3 y 4 (ver Fig. 6.1 - 14
, página 369)
Máquina automática X3:Posiciones 1, 3 y 4 (ver Fig. 6.1 - 15
, página 370)
Máquina automática X2:Posiciones 1 y 3 (ver Fig. 6.1 - 16
, página 371)
El paquete de reequipamiento contiene además del cambiador de pipetas un juego de montaje.
6

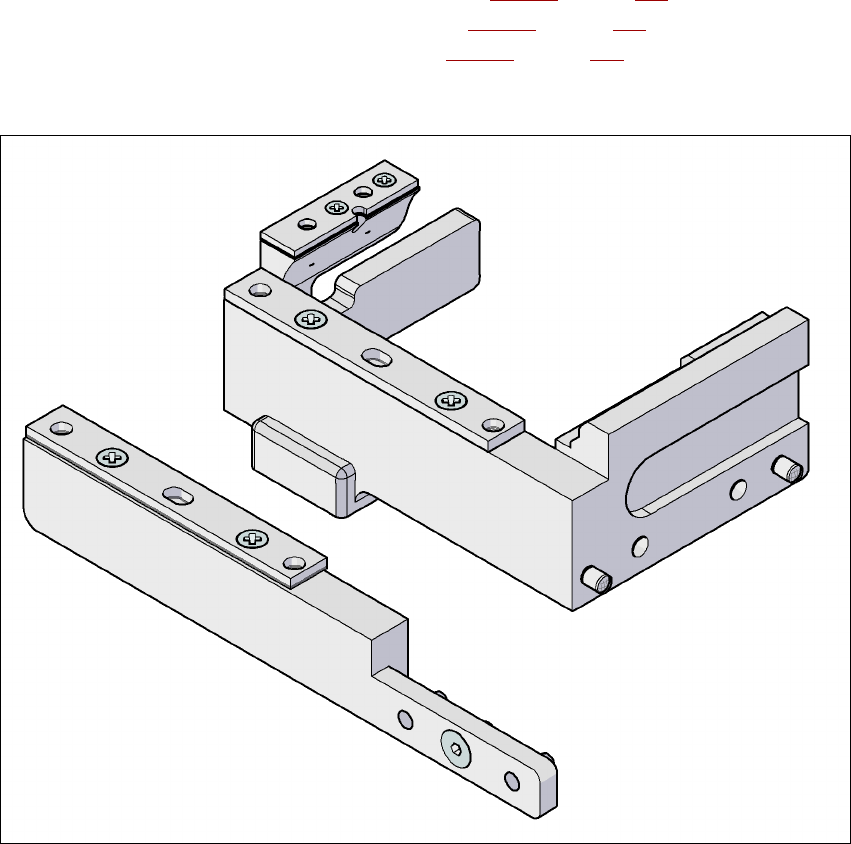

Fig. 6.1 - 20 Juego de montaje para el cambiador de pipetas "Fila 2"
6
6
Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Cambiador de pipetas
Edición 01/2011
377
6.1.3 Cambiador de pipetas para el SIPLACE TwinStar
Artículo N° 03005191-xx Cargador para 2 pipetas
Artículo N° 03001807-xx Cargador para 1 pipeta
6
Fig. 6.1 - 21 Cambiador de pipetas para el SIPLACE TwinStar
6.1.3.1 Descripción
Este cambiador de pipetas puede alojar hasta 12 cargadores de pipetas. Se dispone de dos tipos
de cargadores: cargadores estándar y cargadores para pipetas especiales o pinzas. Los carga-
dores se alojan en un soporte conjunto. Cada uno está centrado con dos pasadores cilíndricos y
fijo con dos tornillos de cabeza avellanada.
6.1.3.2 Datos técnicos
6
6
Cambiador de pipetas para el SIPLACE TwinStar
Dimensiones (longitud x ancho x altura) 448 x 68 x 49 mm³
Número de posiciones de pipeta 16 para pipetas estándar
4 para pipetas especiales o pinza
Tipos de pipetas 5xx, estándar
4xx con adaptador
9xx con adaptador
Tiempo de cambio de pipetas aprox. 2 seg. por cada pipeta
