6 Ampliaciones de estación
6.1 Cambiador de pipetas
Con cambiadores de pipetas se puede aumentar considerablemente la flexibilidad de los cabe-
zales de colocación para el procesamiento de diferentes tipos de componentes. Si debido al pro-
grama de colocación es necesario un cambio de pipetas, el cabezal de colocación retorna de
forma automática la pipeta vieja al depósito y recoge la nueva. Además, las pipetas separadas
en la prueba de vacío se pueden cambiar de forma rápida.
La recepción de pipetas de un cambiador de pipetas es esencialmente más exacto y rápido que
una recepción manual. Para el proceso de colocación de componentes pequeños es indispensa-
ble que la excentricidad radial en la rotación de las pipetas sea mínima.
6.1.1 Cambiador de pipetas para el SIPLACE SpeedStar
Artículo N° 00119715-xx Cambiador de pipetas, serie-X, C&P20
6

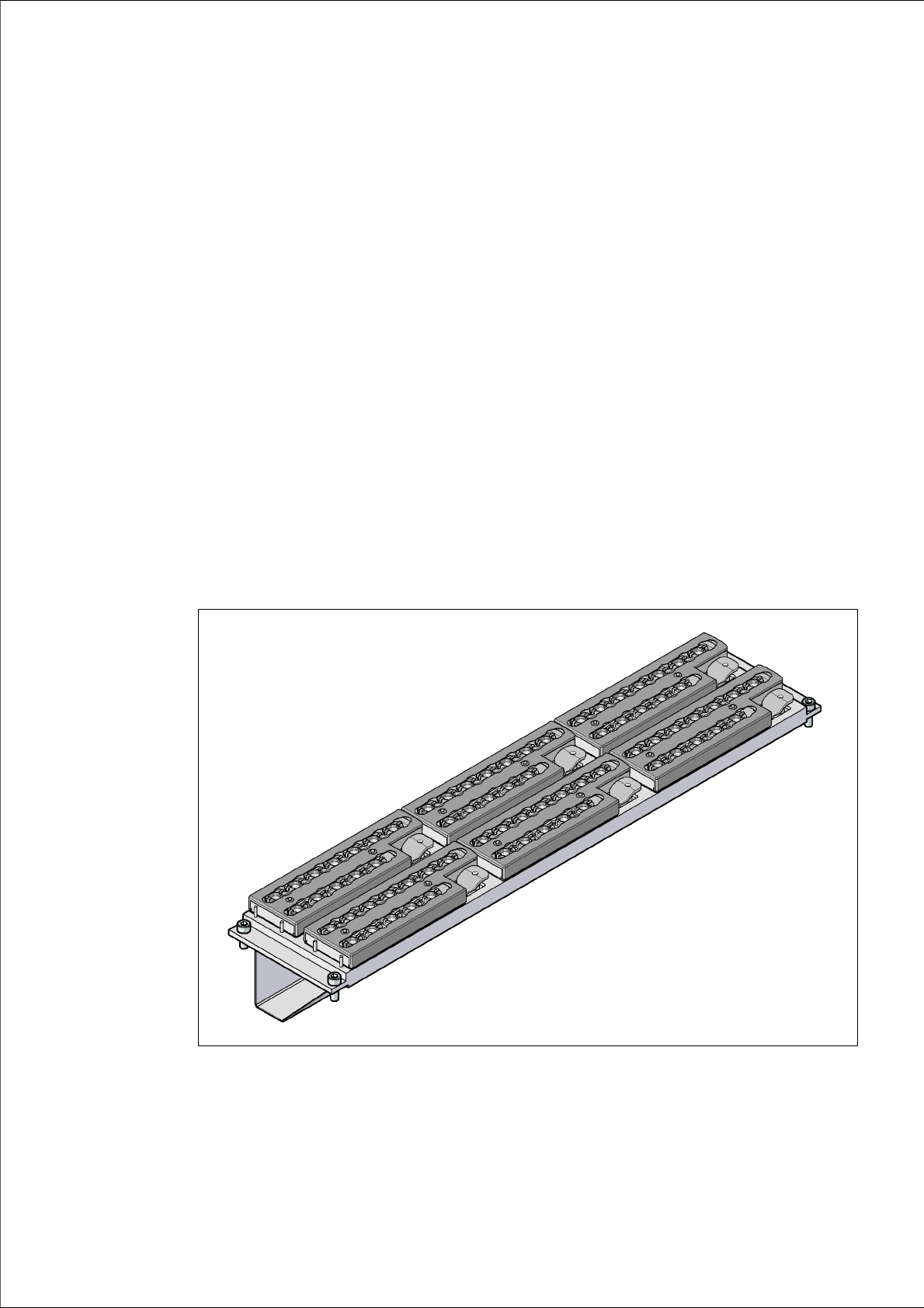

Fig. 6.1 - 1 Cambiador de pipetas para el SIPLACE SpeedStar
Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Cambiador de pipetas A partir de la versión de software SR.70x.xx
Edición 01/2011
354
6.1.1.1 Descripción
Este cambiador de pipetas recibe hasta 6 cargadores, cada uno con 12 posiciones de pipetas.
Los cargadores se alojan en un soporte conjunto. Éstos están centrados con dos pasadores ci-
líndricos y fijos con 4 botones de presión. Con dos marcas de centrado en cada cargador se de-
termina la posición exacta. El asiento correcto de los cargadores sobre el cuerpo básico del
cambiador de pipetas es supervisado con microconmutadores para evitar una colisión del cabe-
zal de colocación con un posible cargador que sobresalga. Todas las posiciones de cargador de-
ben estar ocupadas ya que el circuito de seguridad en caso de ausencia o asiento incorrecto de
los cargadores detiene la máquina automática. En la estación de pipetas instalada pueden so-
plarse componentes de las pipetas del SpeedStar y extraer y tirar las pipetas.
INDICACIÓN 6
Este cambiador de pipetas puede utilizarse solamente con el SpeedStar.
6.1.1.2 Datos técnicos
6
6
6
6.1.1.3 Posición del cambiador de pipetas para el SIPLACE SpeedStar en
la máquina automática X4I
En las posiciones 1, 2, 3 y 4 puede instalarse un cambiador de pipetas para el cabezal SpeedStar
(pos. 1 en la Fig. 6.1 - 2
, página 355).
Para la máquina automática de colocación resulta la siguiente configuración de cambiador de pi-
petas:
6
Cambiador de pipetas para el SIPLACE SpeedStar
Dimensiones (longitud x ancho x altura) 449 x 94,5 x 79 mm³
Número de posiciones de pipeta 72
Número de cargadores de pipetas 6
Tipos de pipetas 10xx, 11xx y 12xx
Tiempo de cambio de pipetas aprox. 2 seg. por cada pipeta
Conexión para el aire comprimido 0,48 MPa (4,8 bares)
Posición
Número de
cargadores de pipetas
Número de cargadores de
pipetas de reserva
Número de posiciones
de pipetas
16 - 72
2 4 2 48 (+ 24 Reserva)
36 - 72
4 4 2 48 (+ 24 Reserva)
Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Cambiador de pipetas
Edición 01/2011
355
6

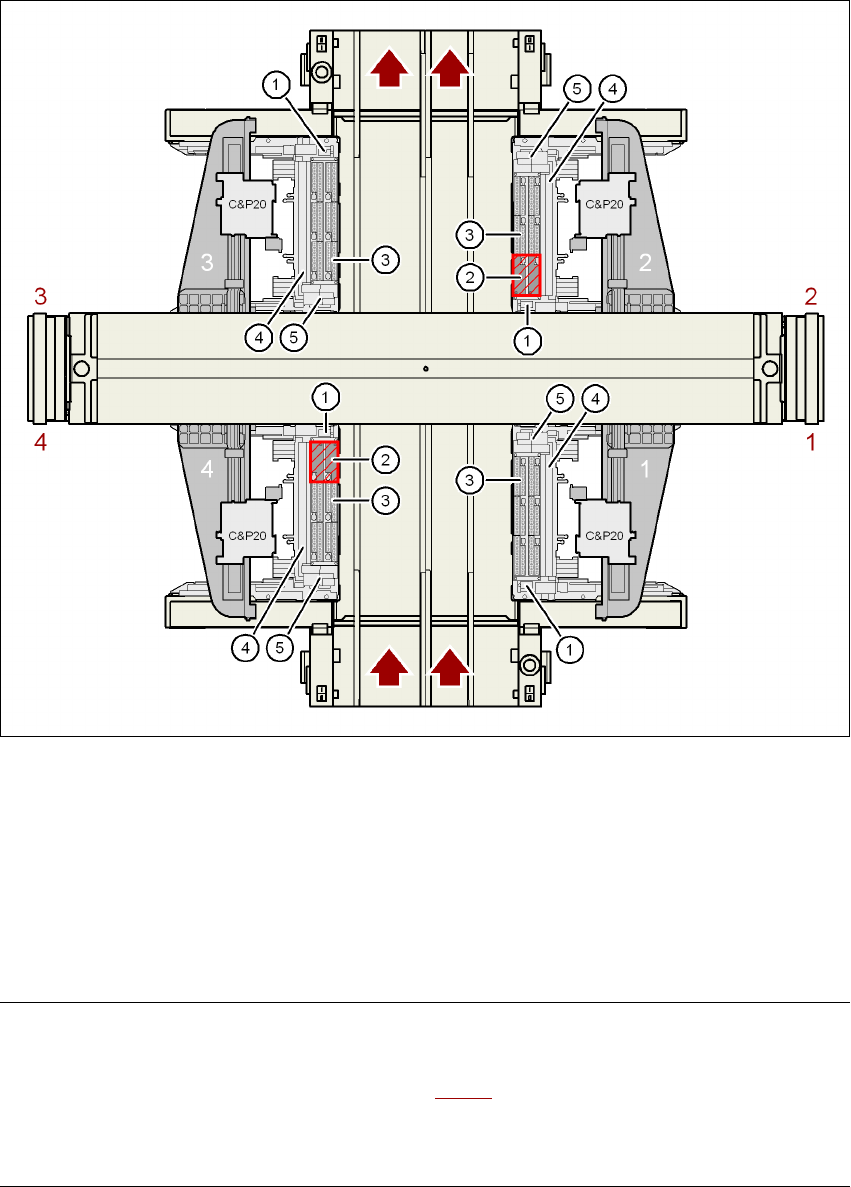

Fig. 6.1 - 2 Posición del cambiador de pipetas para el SIPLACE SpeedStar en la máquina automática X4I
INDICACIÓN: 6
– En las posiciones 2 y 4 no tienen acceso los cabezales de colocación sobre los dos carga-
dores de pipetas interiores (pos. 2 en la Fig. 6.1 - 2
).
– Todas las posiciones de cargador deben estar ocupadas ya que el circuito de seguridad en
caso de ausencia o asiento incorrecto de los cargadores detiene la máquina automática.
6
(1) Cambiador de pipetas
(2) Posiciones para cargadores de pipetas de reserva (posición 2 ó 4)
(3) Cargador de pipetas
(4) Recipiente de rechazo para componentes
(5) Dispositivo para retraer y recipiente de rechazo para pipetas
