Instrucciones de servicio SIPLACE Serie-X Seguridad de servicio A partir de la versión de software SR.70x.xx Avisos de advertencia Edición 01/2011 61 2.2.8 A viso indicador "Colisión del cab ezal" en la cámara …

100%1 / 452
Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
Avisos de advertencia A partir de la versión de software SR.70x.xx
Edición 01/2011
60
2.2.7 Aviso de advertencia en los pulsadores de PARADA DE EMERGENCIA
2
Pos. W209 en la Fig. 2.2 - 13, artículo N° 03009349-01 (número por cada máquina automática: 2)
2
2

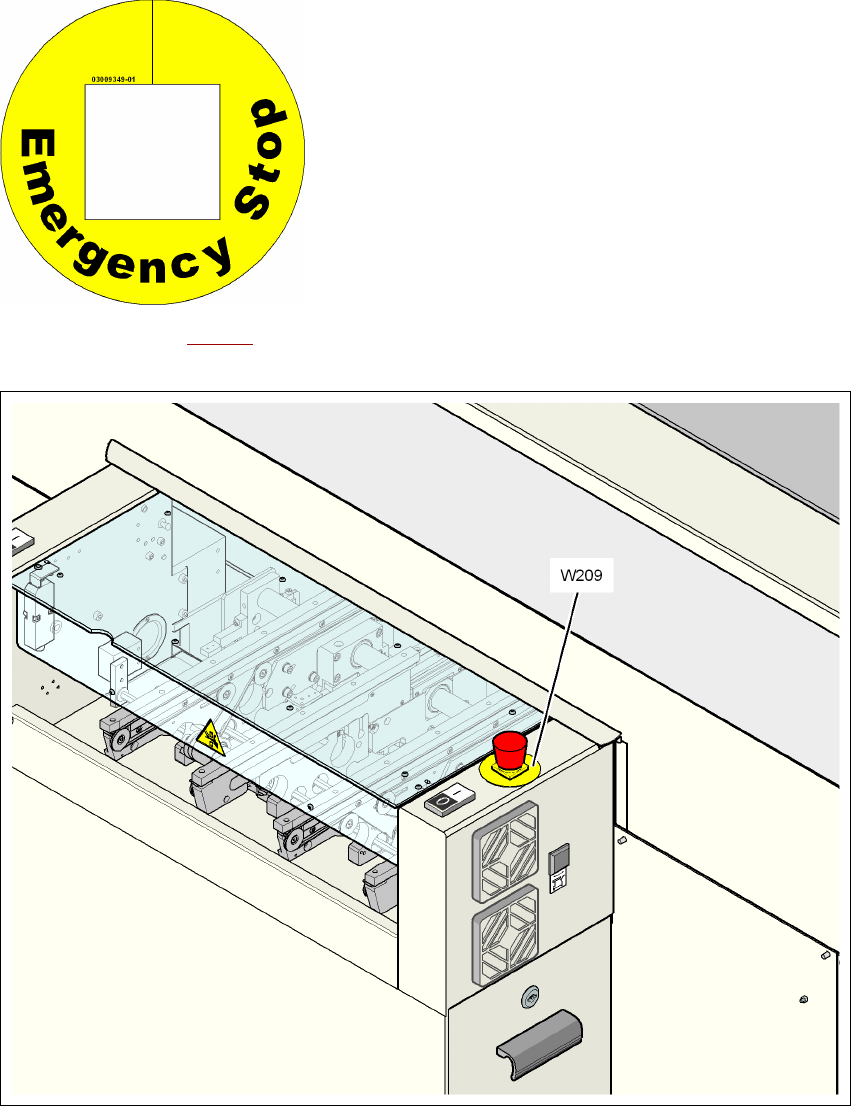

Fig. 2.2 - 13 Aviso de advertencia W209 en los pulsadores de PARADA DE EMERGENCIA
Pos. W209, artículo N° 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Para Australia, Canadá, México y EE.UU. en
lugar del anillo amarillo en los pulsadores de
PARADA DE EMERGENCIA se pega el aviso
de advertencia W209 sobre el grupo adosado.
Instrucciones de servicio SIPLACE Serie-X Seguridad de servicio
A partir de la versión de software SR.70x.xx Avisos de advertencia
Edición 01/2011
61
2.2.8 Aviso indicador "Colisión del cabezal" en la cámara - IC del TwinStar
Aviso indicador "Colisión del cabezal" en la Fig. 2.2 - 14, artículo N° 03015392-02
(número por cada máquina automática: máximo 4)
2

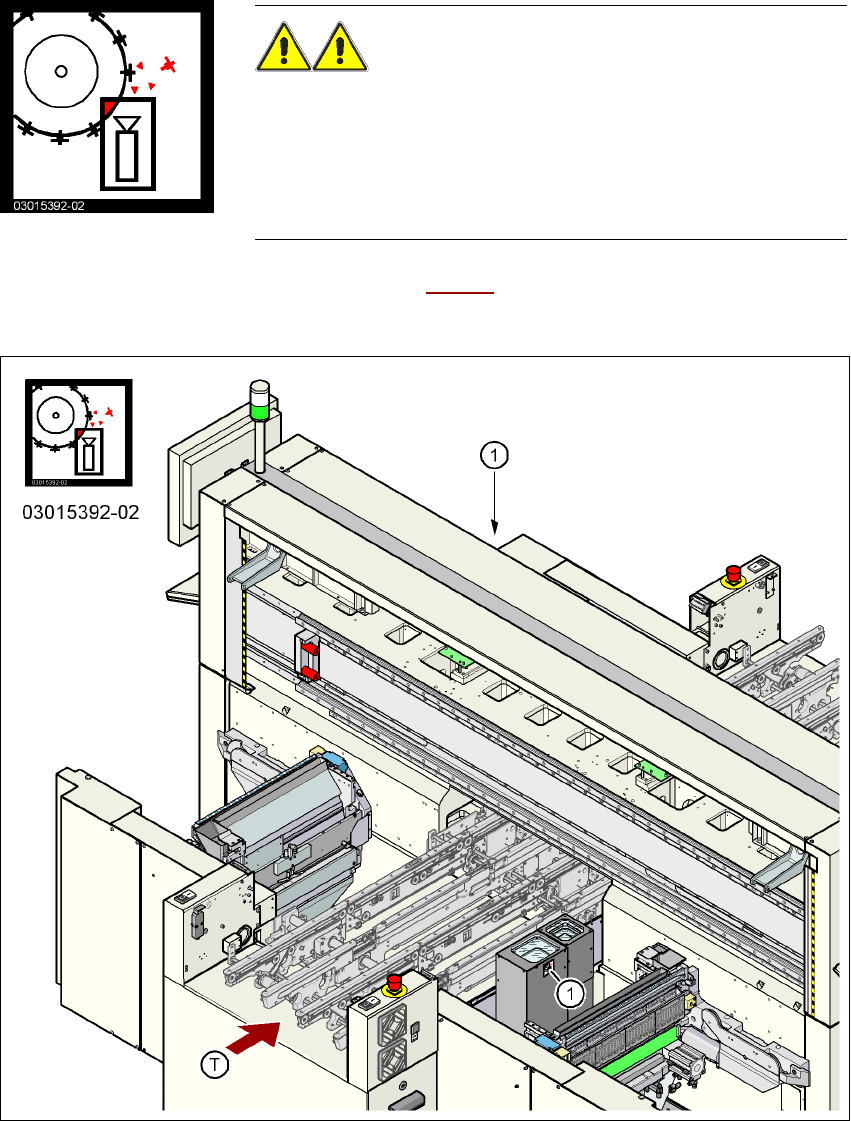

Fig. 2.2 - 14 Aviso indicador "Colisión del cabezal" en la cámara - IC del TwinStar
(1) Aviso indicador "Colisión del cabezal" en la cámara - IC del TwinStar
ADVERTENCIA PELIGRO DE COLISIÓN DEL
CABEZAL 2
Durante un cambio de cabezal TwinStar a cabezal SpeedStar
deben desmontarse las cámaras de componentes estacionarias
(tipo 33, 55 x 45, y tipo 25, 16 x 16) del TwinStar, de lo contrario
colisiona el SpeedStar con las cajas de las cámaras.
Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
Clasificación láser A partir de la versión de software SR.70x.xx
Edición 01/2011
62
2.3 Clasificación láser
2.3.1 Clase láser 1
2.3.1.1 Clasificación de la máquina completa
2
INDICACIÓN: 2
Los grupos constructivos de la clase láser 1 y 1M no se marcan.
2.3.1.2 Clasificación de los sistemas de cámaras
2
2.3.2 Clase láser 1M
¡No observar directamente con instrumentos ópticos!
2
2
Todos los sistemas de cámara montados y la máquina completa
lista para el servicio están asignados a la clase láser 1.
Las clases láser se determinan conforme a la norma DIN EN
60825-1: 2001.
2
Los siguientes sistemas de cámaras están asignados a la clase láser 1:
– Cámara de TCI, tipo 34, digital
– Cámara de TCI Multicolor, tipo 24, digital
– Cámaras de componentes para el SIPLACE TwinStar
Cámara - CO estacionaria P&P, tipo 33, 55 x 45, digital
Cámara - CO estacionaria P&P, tipo 25, 16 x 16, digital
2
Los siguientes sistemas de cámaras están asignados a la clase láser 1M:
– Cámara de componentes C&P, tipo 23, 6 x 6 en el SpeedStar
– Cámara de componentes C&P, tipo 30, 27 x 27 en el MultiStar
