Datos técnicos de la máquina automática I nstrucciones de servicio SIPLACE Serie-X Alimentadores-X A partir de la versión de software SR.70x.xx Edición 01/2011 180 3.9.2.5 Aliment ador de cint a 24 mm X 3 Fig. 3.9 - 7 Al…
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Alimentadores-X
179

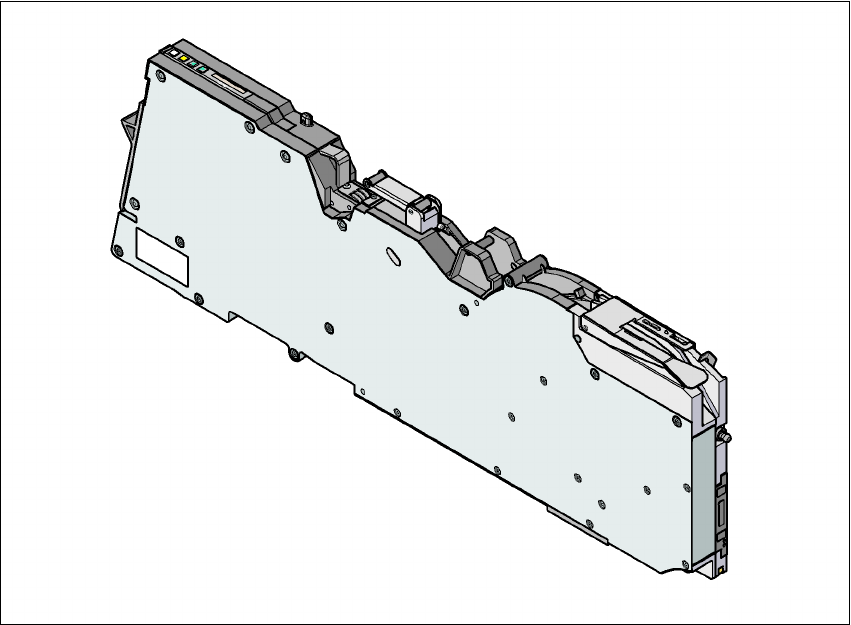

3.9.2.4 Alimentador de cinta 16 mm X
3
Fig. 3.9 - 6 Alimentador de cinta 16 mm X
3
Alimentador de cinta 16 mm X artículo n° 00141272-xx
Alimentador de cinta 16 mm X con sensor de
empalme
artículo n° 00141292-xx
Ancho 34,4 mm
Posiciones de alimentador ocupadas 3
Ancho de paso de transporte de 4 mm hasta 20 mm en pasos de 4 mm
Tiempo de cambio para la cinta < 45 s
Tiempo de cambio del alimentador preequipado
en la máquina automática
≤ 8 s
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Alimentadores-X A partir de la versión de software SR.70x.xx Edición 01/2011
180

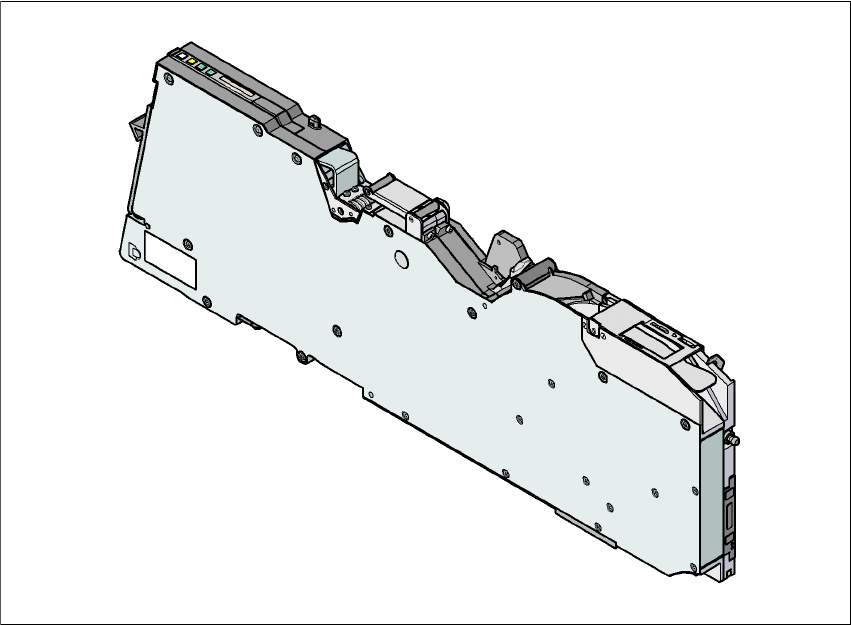

3.9.2.5 Alimentador de cinta 24 mm X
3
Fig. 3.9 - 7 Alimentador de cinta 24 mm X
3
3
3
Alimentador de cinta 24 mm X artículo n° 00141273-xx
Alimentador de cinta 24 mm X con sensor de
empalme
artículo n° 00141293-xx
Ancho 34,4 mm
Posiciones de alimentador ocupadas 3
Ancho de paso de transporte de 4 mm hasta 32 mm en pasos de 4 mm
Tiempo de cambio para la cinta < 45 s
Tiempo de cambio del alimentador preequipado
en la máquina automática
≤ 8 s
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Alimentadores-X
181

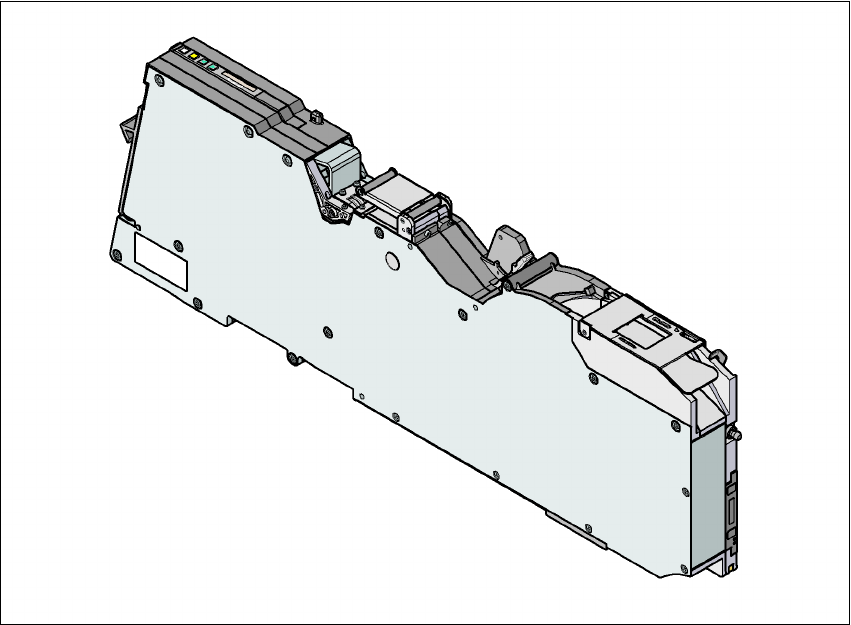

3.9.2.6 Alimentador de cinta 32 mm X
3
Fig. 3.9 - 8 Alimentador de cinta 32 mm X
3
3
Alimentador de cinta 32 mm X artículo n° 00141274-xx
Alimentador de cinta 32 mm X con sensor de
empalme
artículo n° 00141294-xx
Ancho 46,2 mm
Posiciones de alimentador ocupadas 4
Ancho de paso de transporte de 4 mm hasta 40 mm en pasos de 4 mm
Tiempo de cambio para la cinta < 45 s
Tiempo de cambio del alimentador preequipado
en la máquina automática
≤ 8 s
