Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio
A partir de la versión de software SR.70x.xx Instalación de la máquina automática
Edición 01/2011
271
4
Fig. 4.3 - 22 Montar la lámpara de aviso
(1) Lámpara de aviso
(2) Agujero para la lámpara de aviso
(3) Agujero para el tornillos de inmovilización
4.3.15 Fijar los monitores
→ Fije los monitores y conecte los cables.
→ Controle las conexiones de los cables
Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
Instalación de la máquina automática A partir de la versión de software SR.70x.xx
Edición 01/2011
272

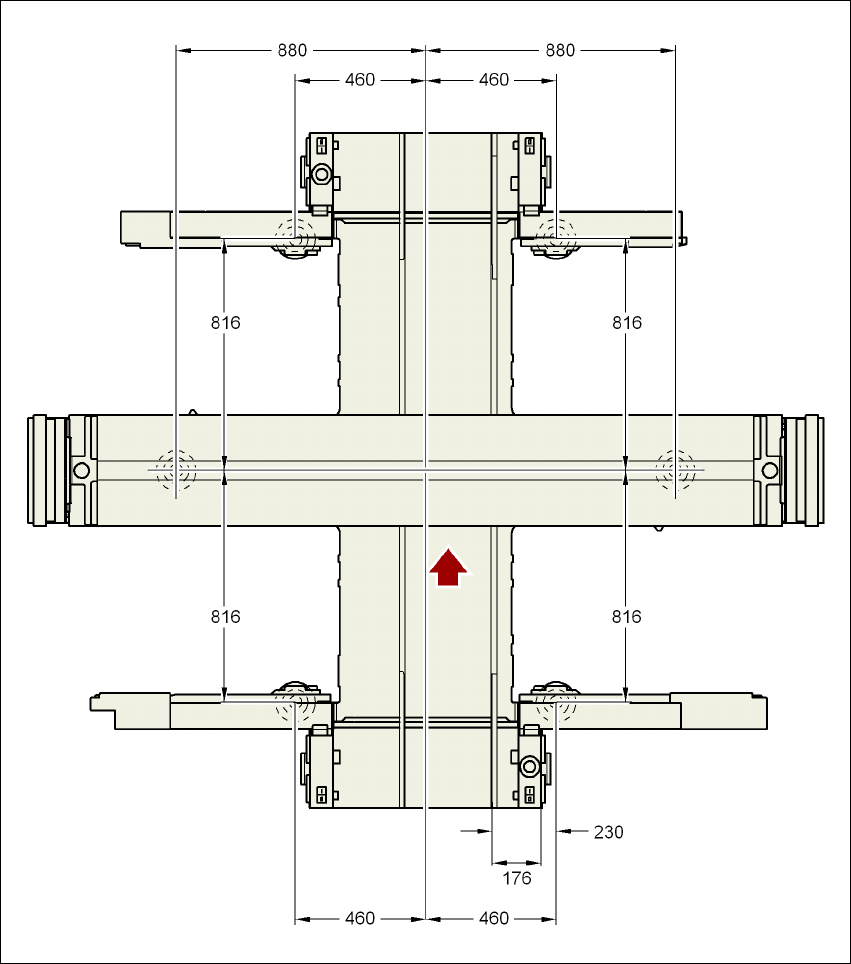

4.3.16 Distancias de las patas de la máquina y de los bordes fijos de transporte - TCI
4.3.16.1 Distancias de las patas de la máquina y del borde de transporte fijo derecho
del transporte sencillo - TCI
4
Fig. 4.3 - 23 Distancias de las patas de la máquina y del borde de transporte fijo derecho del transporte sencillo -
TCI en milímetros - ancho estándar del transporte
Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio
A partir de la versión de software SR.70x.xx Instalación de la máquina automática
Edición 01/2011
273

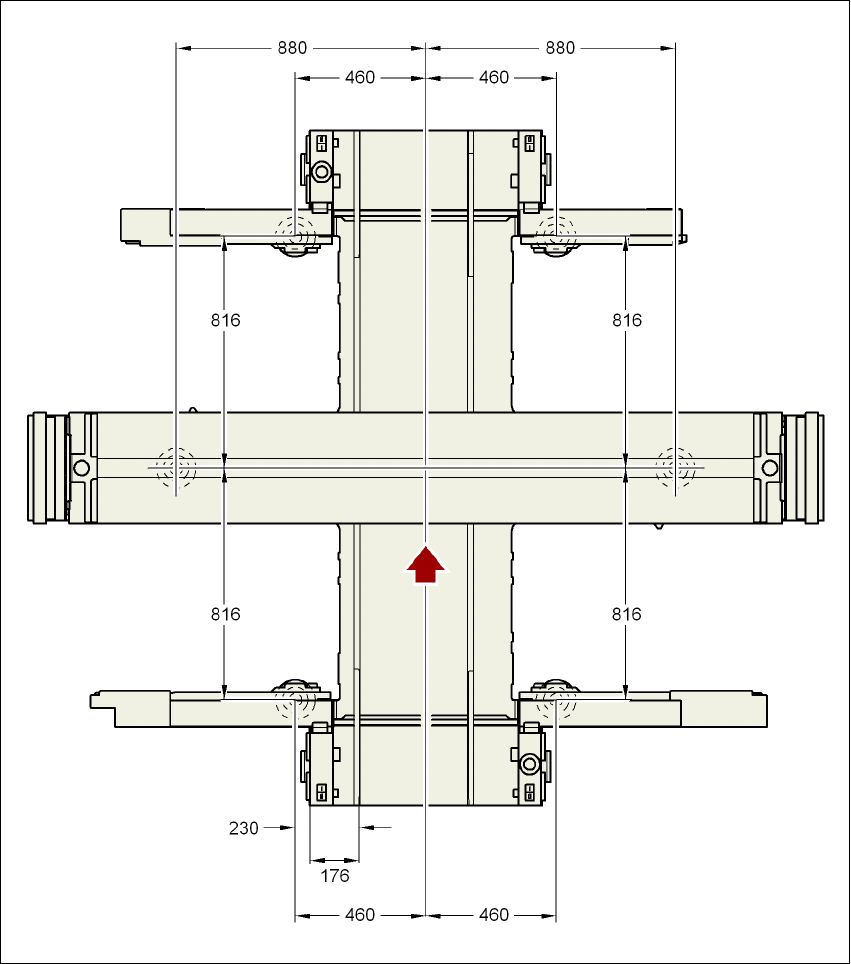

4.3.16.2 Distancias de las patas de la máquina y del borde de transporte fijo izquierdo
del transporte sencillo - TCI
4
Fig. 4.3 - 24 Distancias de las patas de la máquina y del borde de transporte fijo izquierdo del transporte sencillo -
TCI en milímetros - ancho estándar del transporte
