Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
Instalación de la máquina automática A partir de la versión de software SR.70x.xx
Edición 01/2011
234
4.3.4.1 Ajuste previo de la altura de las patas centrales de la máquina
Primero se ajustan las patas centrales de la máquina. De acuerdo a la altura de la máquina au-
tomática se debe atornillar el distanciador, en la posición correcta, en la parte inferior.
Ajustar la altura de transporte de TCI en 830 mm 4
Para la altura de transporte de las tarjetas de circuitos impresos de 830 mm no necesita ningún
distanciador.
→ Atornille la pata central de la máquina en la rosca prevista para ello lo mayor posible (ver
punto 5 en la Fig. 4.3 - 3
, página 233).
Ajustar la altura de transporte de TCI en 900 mm 4
Para la altura de transporte de las tarjetas de circuitos impresos de 900 mm no necesita ningún
distanciador.
→ Oriente ésta de forma que el lado 90 mm - se encuentre vertical y el agujero para la pata cen-
tral de la máquina indique hacia abajo.
4
4
4
4
4
4
4
4
4
4
4
4

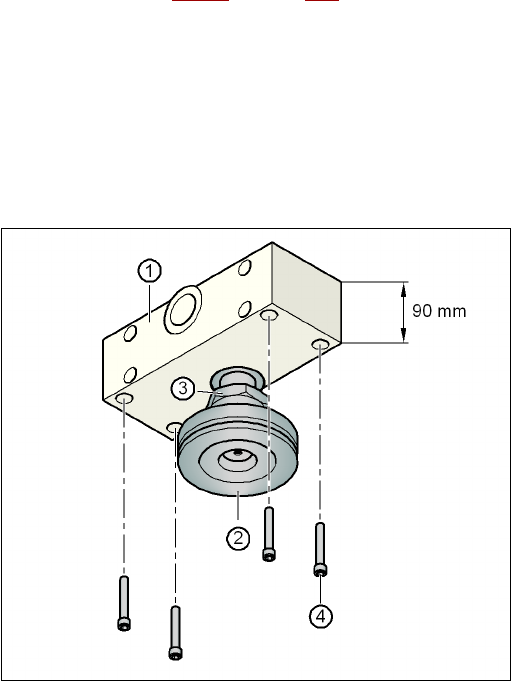

Fig. 4.3 - 4 Alineación del distanciador para altura de transporte de 900 mm
4
(1) Altura del distanciador 90 mm
(2) Pata central de la máquina
(3) Contratuerca M 24
(4) Tornillo de hexágono interior M 12x80, 4 unidades
→ Atornille la rosca de la pata central de la máquina en el agujero en la cara inferior del distan-
ciador.
→ Alinee los dos distanciadores en la parte inferior de la máquina en la siguiente forma:
– La abertura del distanciador del lado del inserto neumático indica en la dirección de
Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio
A partir de la versión de software SR.70x.xx Instalación de la máquina automática
Edición 01/2011
235
transporte de las tarjetas de circuitos impresos (ver punto 4 en la Fig. 4.3 - 3, página
233
).
– La abertura del distanciador del lado de la alimentación de corriente indica en sentido
contrario a la dirección de transporte de las tarjetas de circuitos impresos (ver punto 3
en la Fig. 4.3 - 3
, página 233).
→ Fije cada uno de los dos distanciadores con cuatro tornillos de hexágono interior M 12x80
(ver punto 4 en la Fig. 4.3 - 4
, página 234). Utilice para ello el bit de destornillador de 10 mm.
Ajustar las alturas de transporte de TCI de 930 mm y 950 mm 4
Para las alturas de transporte de tarjetas de circuitos impresos de 930 mm y 950 mm también
necesita el distanciador.
→ Oriente el distanciador de forma que el lado 122,5 mm - se encuentre vertical y el agujero
para la pata central de la máquina indique hacia abajo.
4

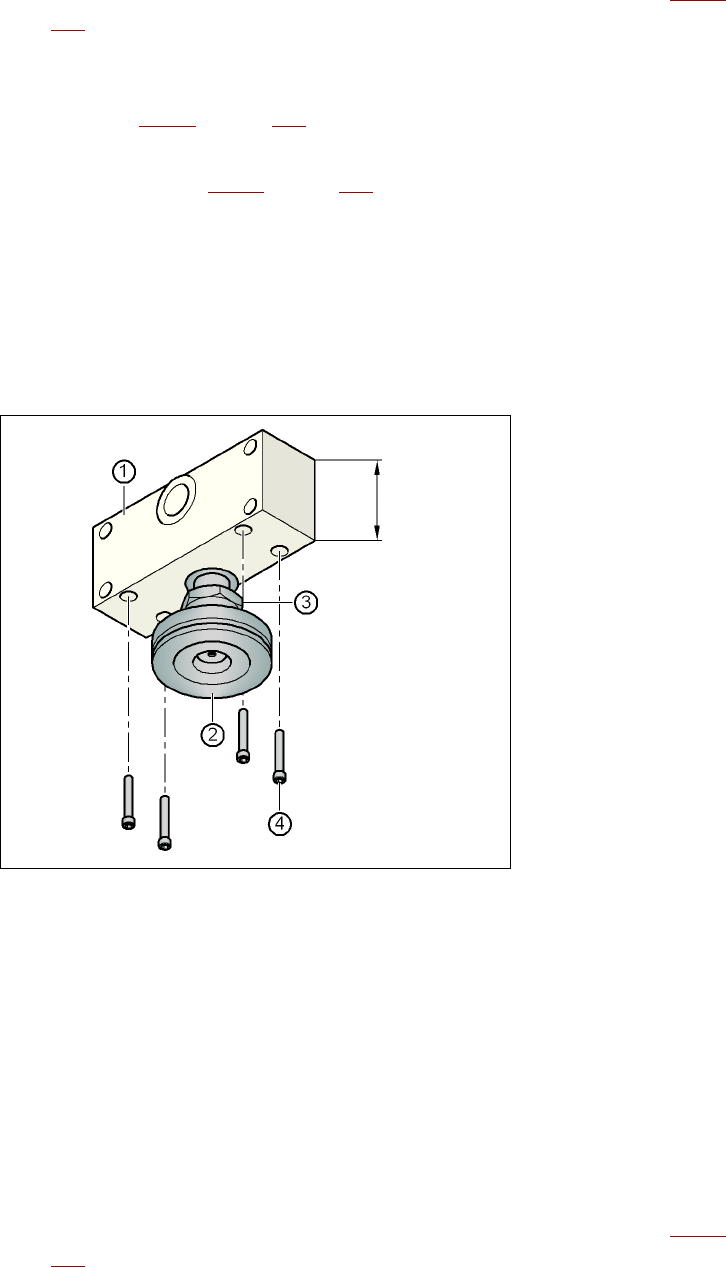

Fig. 4.3 - 5 Alineación del distanciador para las alturas de transporte 930 y 950 mm
4
(1) Altura del distanciador 122,5 mm
(2) Pata de la máquina
(3) Contratuerca M 24
(4) Tornillo de hexágono interior M 12x80, 4 unidades
→ Atornille la rosca de la pata central de la máquina en el agujero en la cara inferior del distan-
ciador.
→ Alinee los dos distanciadores de la siguiente forma:
– La abertura del distanciador del lado del inserto neumático indica en la dirección de
transporte de las tarjetas de circuitos impresos (ver punto 4 en la Fig. 4.3 - 3
, página
233
).
– La abertura del distanciador del lado de la alimentación de corriente indica en sentido
122,5 mm
Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
Instalación de la máquina automática A partir de la versión de software SR.70x.xx
Edición 01/2011
236
contrario a la dirección de transporte de las tarjetas de circuitos impresos (ver punto 3
en la Fig. 4.3 - 3
, página 233).
→ Fije cada uno de los dos distanciadores con cuatro tornillos de hexágono interior M 12x80
(ver punto 4 en la Fig. 4.3 - 5
, página 235). Utilice para ello el bit de destornillador de 10 mm.
4.3.4.2 Ajuste previo de la altura de las patas exteriores de la máquina
4

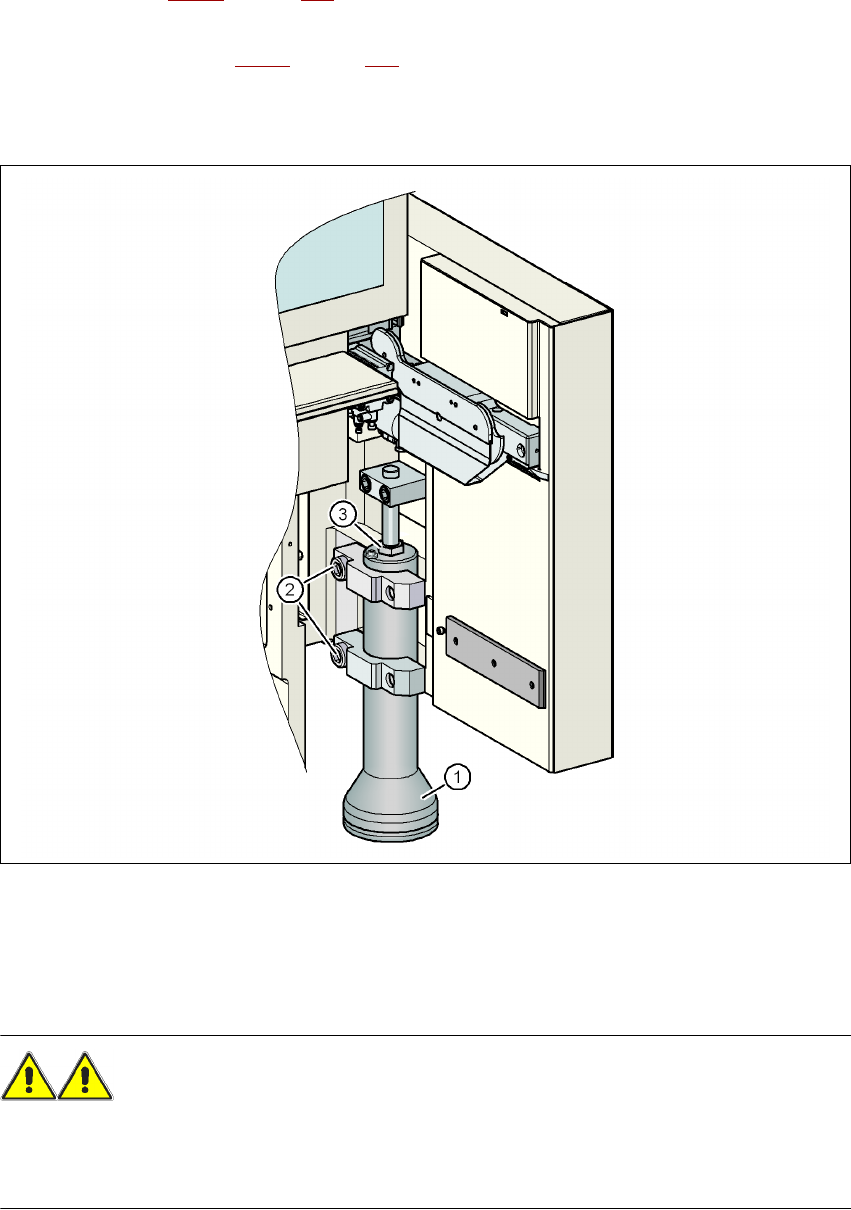

Fig. 4.3 - 6 Ajuste previo de la altura de las patas exteriores de la máquina
(1) Pata de la máquina - 2 ejecuciones
(2) Tornillo de hexágono interior, M24x90
(3) Tornillo de ajuste M24x2x120
ADVERTENCIA 4
Al soltar los tornillos de hexágono interior observe que ni las manos ni los pies se encuentren
debajo de las patas de la máquina para minimizar el riesgo de lesiones. Una pata de la máquina
pesa aprox. 20 kg.
