Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio A partir de la versión de software SR.70x.xx Adaptar el carro de componentes a la altura de transporte de TC I Edición 01/2011 287 → Baje lent am…
Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
Adaptar el carro de componentes a la altura de transporte de TCI A partir de la versión de software SR.70x.xx
Edición 01/2011
286
4.4.1 Indicaciones de advertencia
ADVERTENCIA 4
Solamente está permitido el ajuste de la altura del carro de componentes a los técnicos de ASM
Assembly Systems o a personas certificadas.
→ Observe para ello las prescripciones vigentes de prevención de accidentes.
→ Retire todos los alimentadores de la mesa de componentes cuando desea ajustar la altura
de la mesa de componentes.
4.4.2 Herramientas y medios auxiliares
Para el ajuste de altura del carro de componentes necesita las siguientes herramientas y medios
auxiliares:
– Martillo
– Punzón, 8 mm
– Elemento auxiliar de montaje (artículo N° 03015976-xx)
– Dispositivo de elevación para levantar la mesa del carro de componentes, capacidad de
carga mínimo 80 kg
4.4.3 Modificar la altura del carro de componentes
ADVERTENCIA 4
→ Retire todos los alimentadores de la mesa de componentes.
→ Para el ajuste de altura monte el elemento auxiliar en la mesa de componentes. Este evita
deformaciones de la mesa de componentes cuando se eleva o se baja la mesa.
→ Fije el elemento auxiliar de montaje (pos. 1 en la Fig. 4.4 - 2
, página 287) con los dos tornillos
de hexágono interior M8 x 50 (pos. 3 en la Fig. 4.4 - 2
, página 287) en la mesa de compo-
nentes (pos. 4 en la Fig. 4.4 - 2
, página 287).
→ Fije el gancho del dispositivo de elevación en las armellas (pos. 2 en la Fig. 4.4 - 2
, página
287
).
→ Eleve un poco la mesa del carro de componentes hasta que los pasadores espirales de su-
jeción (pos. 6 en la Fig. 4.4 - 2
, página 287) se encuentren libres.
→ Extraiga a ambos lados suavemente con el punzón el pasador espiral de sujeción.
→ Coloque los pasadores espirales de sujeción en los agujeros de la altura del transporte de la
tarjetas de circuitos impresos deseada (ver Fig. 4.4 - 1
, página 285).
Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio
A partir de la versión de software SR.70x.xx Adaptar el carro de componentes a la altura de transporte de TCI
Edición 01/2011
287
→ Baje lentamente la mesa del carro de componentes hasta que los pasadores espirales de
sujeción se apoyen sobre los bloques respectivos (pos. 5 en la Fig. 4.4 - 2
).
→ Desmonte el elemento auxiliar de montaje.
4

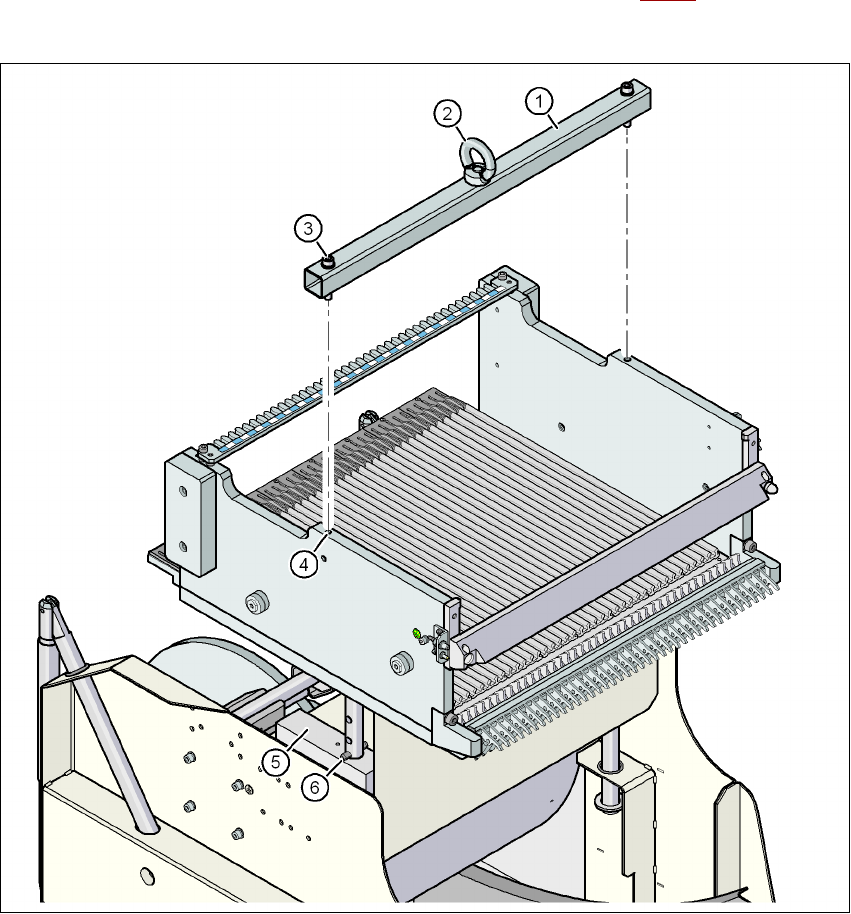

Fig. 4.4 - 2 Fijar el elemento auxiliar de montaje en la mesa de componentes del carro de componentes SIPLACE X
(1) Elemento auxiliar de montaje
(2) Armellas
(3) Tornillo de hexágono interior DIN 912, M8 x 50, 2 unid.
(4) Agujero roscado M8 en la mesa de componentes, 2x
(5) Bloque de apoyo, 2 unid.
(6) Pasador espiral de sujeción, DIN 7343, 8 x 40 - acero, 2 unid.
Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
Adaptar el vertedor inclinado para desechos de cinta a la altura del transporte de TCI A partir de la versión de software SR.70x.xx
Edición 01/2011
288
4.5 Adaptar el vertedor inclinado para desechos de cinta
a la altura del transporte de TCI
4.5.1 Adaptar el vertedor inclinado para desechos de cinta a la altura del
transporte de TCI
De acuerdo a la altura del transporte de la tarjetas de circuitos impresos se puede ajustar la lon-
gitud del vertedor inclinado para desechos de cinta de forma que los recortes de cinta son con-
ducidos directamente al recipiente de desechos de cinta del carro de componentes.
4

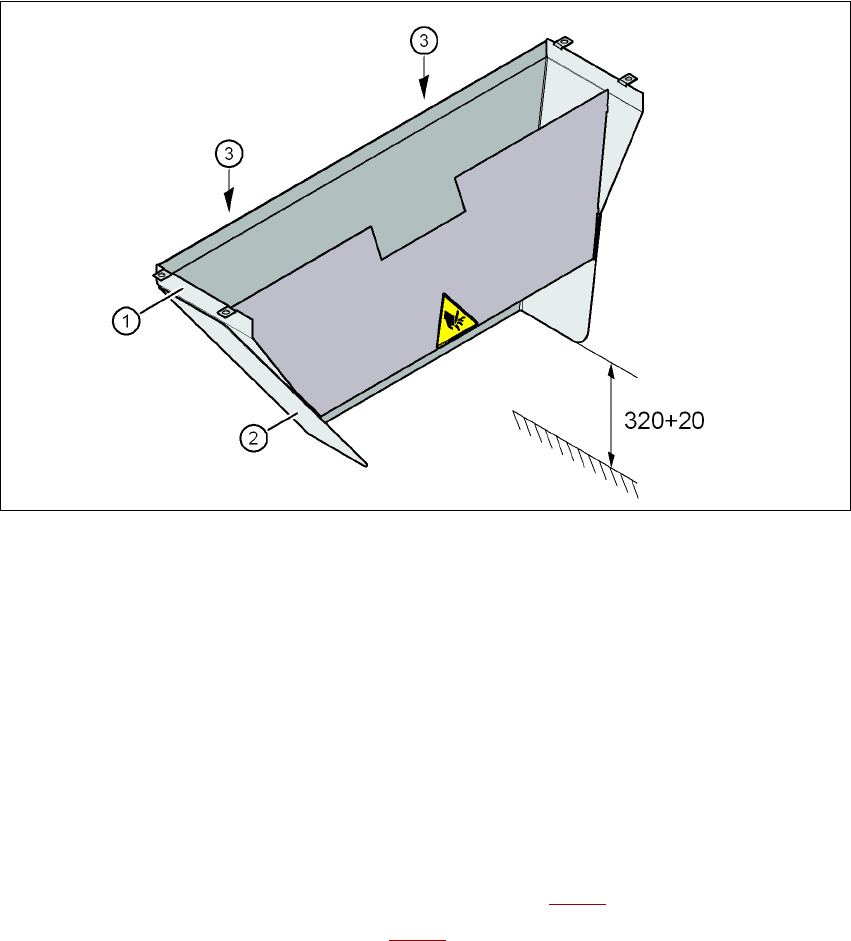

Fig. 4.5 - 1 Adaptar la longitud del vertedor inclinado para desechos de cinta (serie-X) - dimensiones en milímetros
(1) Vertedor inclinado para desechos de cinta
(2) Prolongación
(3) Tuerca hexagonal M4, DIN 985, 2 unid.
4.5.1.1 Herramientas
– Llave de boca, entrecaras 7
4.5.1.2 Ajustar el vertedor inclinado para desechos de cinta a la altura del transporte
de TCI de 830 mm
→ Suelte las dos tuercas hexagonales M4 (pos. 3 en la Fig. 4.5 - 1)
→ Quite la prolongación (pos. 2 en la Fig. 4.5 - 1
).
