Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio A partir de la versión de software SR. 70x.xx Instalación de la máquina automática Edición 01/2011 283 → Gire las pa tas centrales de la máquina …
Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
Instalación de la máquina automática A partir de la versión de software SR.70x.xx
Edición 01/2011
282
4

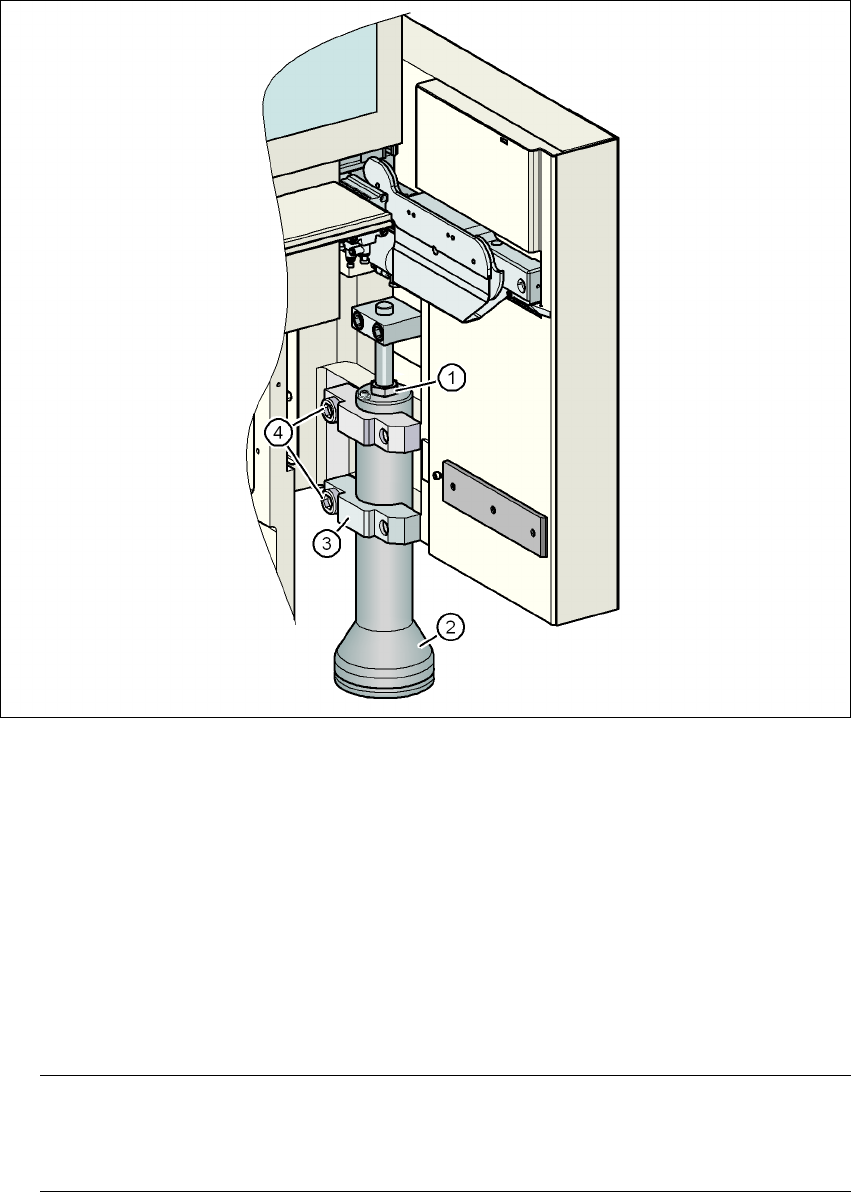

Fig. 4.3 - 32 Ajustar la altura de las patas exteriores de la máquina
(1) Tornillo M24x2x120 para el ajuste de altura
(2) Pata exterior de la máquina
(3) Pieza de apriete
(4) Tornillo de hexágono interior M 24x90
→ Controle la altura de transporte de TCI exigida.
→ Si la máquina automática está alineada, apriete con la llave dinamométrica los tornillos de
hexágono interior M24x90 (pos. 4) para bloquear las piezas de fijación en todas las patas ex-
teriores de la máquina (pos. 3).
INDICACIÓN 4
El par de apriete tiene un valor de 130 Nm. Con pares de apriete inferiores la máquina auto-
mática puede tender a vibrar.
Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio
A partir de la versión de software SR.70x.xx Instalación de la máquina automática
Edición 01/2011
283
→ Gire las patas centrales de la máquina con la llave de gancho 135 - 145 hasta que se apoyen
firmemente sobre el suelo.
→ Observe no extraer demasiado las patas centrales de la máquina ocasionando su desajuste.
4

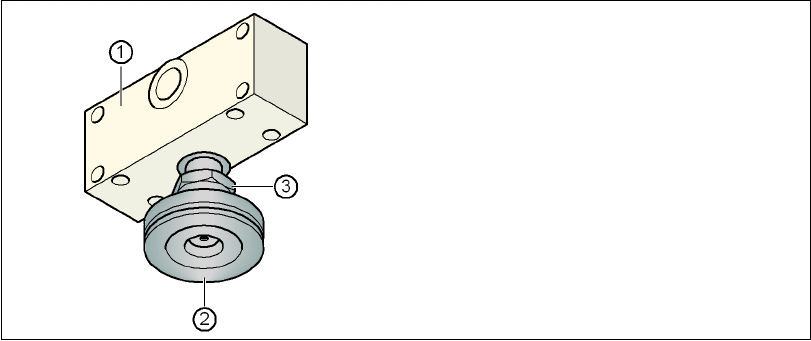

Fig. 4.3 - 33 Alinear la pata central de la máquina y fijarla por contratuerca
→ Controle una vez más la alineación exacta de la máquina automática con el nivel de burbuja
de la máquina.
→ Apriete la contratuerca M 24 (pos. 3) con la llave de boca - entrecaras 65.
4.3.19 Retirar los seguros de transporte
– Retire todos los seguros de transporte de los ejes de portal.
(1) Distanciador
(2) Pata central de la máquina
(3) Contratuerca M 24
Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
Instalación de la máquina automática A partir de la versión de software SR.70x.xx
Edición 01/2011
284
4.3.20 Eliminar el anticorrosivo de los carriles guía
Para su suministro las máquinas automáticas fueron tratadas con un anticorrosivo.
CUIDADO 4
– Por esta razón, elimine el anticorrosivo de todos los ejes y cojinetes cuando en la puesta en
servicio desplaza por primera vez los ejes de la máquina.
– Reengrase todos los ejes y cojinetes con la grasa descrita en las instrucciones de manteni-
miento.
Si el anticorrosivo se mezcla con la grasa de cojinetes puede ocasionarse una reducción consi-
derable de la vida útil de los cojinetes y de los carriles guía.
CUIDADO 4
Al limpiar los carriles guía y las escalas de medición no debe en ningún caso acceder alcohol al
carro-guía. El alcohol destruye la grasa de cojinetes en el carro-guía.
