Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
Infraestructura en el lugar de instalación A partir de la versión de software SR.70x.xx
Edición 01/2011
220
4.2.1.2 Límites de vibración
La máquina automática es insensible a sacudidas del suelo. Sin embargo se deben mantener los
siguientes límites de vibración.
4
4
4
4
4
4.2.2 Alimentación de aire comprimido
4.2.2.1 Comprobar la alimentación de aire comprimido
Compruebe si la alimentación de aire comprimido corresponde a las especificaciones prescritas
de la máquina (ver tabla en el apartado 3.2
, página 107).
INDICACIÓN: 4
En la documentación "Configuración de red (sistema eléctrico y de aire comprimido) para insta-
laciones SMD donde el cliente", artículo N° 00191409-xx se describen medidas para lograr la
especificación exigida.
→ Registre las propiedades del aire comprimido en el lugar de instalación.
ADVERTENCIA
Nunca suelte conductos de aire comprimido que se encuentran bajo presión. ¡Existe peligro de
lesiones! 4
Parámetro Valores
Valor espectral - "tercio de octava" de la velocidad de vibración 5 - 100 Hz
v < 250 µm/s
Valor v
máx
en transcurso del tiempo
v
máx
< 1,5 mm/s
Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio
A partir de la versión de software SR.70x.xx Infraestructura en el lugar de instalación
Edición 01/2011
221
4.2.2.2 Conexión de aire comprimido de la máquina automática
4

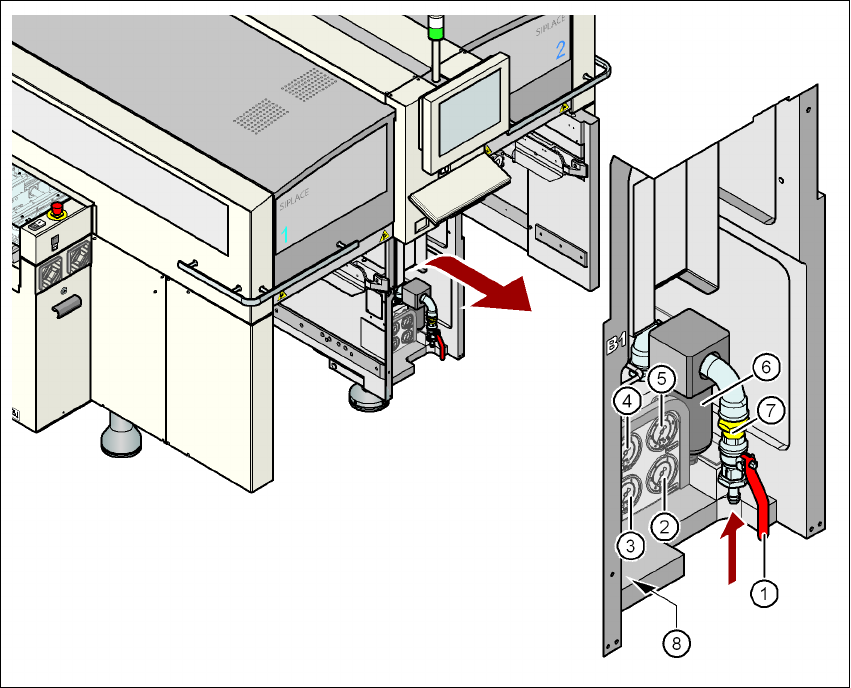

Fig. 4.2 - 1 Conexión del conducto de aire comprimido
(1) Grifo de cierre en posición "ON"
(2) Manómetro para la presión de alimentación de los componentes de la máquina
Presión nominal: 0,5 ± 0,025 MPa, 5 ± 0,25 bares (gama de visualización 0 - 0,6 MPa, 0 - 6
bares)
(3) Manómetro para la presión de alimentación del distribuidor de portales
Presión nominal: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bares (gama de visualización 0 - 0,6 MPa, 0 - 6
bares)
(4) Manómetro para la presión de alimentación del alimentador Bulkcase
Presión nominal: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bares (gama de visualización: 0 - 0,6 MPa, 0 -
6 bares)
(5) Manómetro para la presión de entrada
Presión nominal: 0,5 - 1,0 MPa, 5 - 10 bares (gama de visualización: 0 - 1,0 MPa, 0 - 10 bares)
(6) Filtro de aire comprimido
(7) Conexión para el aire comprimido
(8) Tornillo de hexágono interior para fijar el inserto neumático
Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
Infraestructura en el lugar de instalación A partir de la versión de software SR.70x.xx
Edición 01/2011
222
4.2.3 Alimentación de la red
4

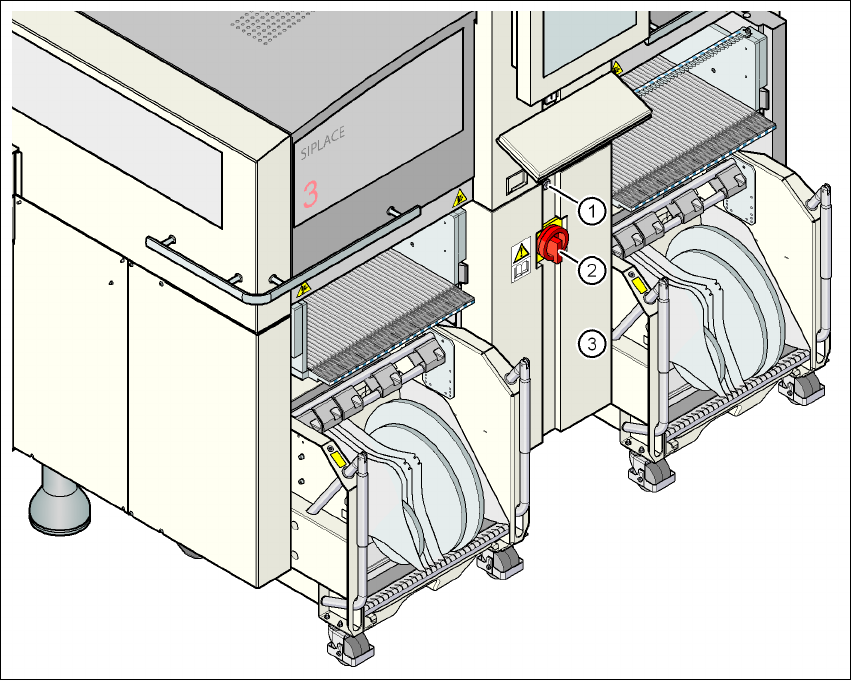

Fig. 4.2 - 2 Posición de la alimentación de corriente en la máquina automática
4
(1) Cierre
(2) Interruptor principal con seguro contra reconexión
(3) Tapa
