Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Cambiador de pipetas A partir de la versión de software SR.70x.xx
Edición 01/2011
378
6.1.3.3 Posición del cambiador de pipetas para el TwinStar
en la máquina automática X4
En las posiciones siguientes puede instalarse un cambiador de pipetas para el TwinStar:
Cambiador de pipetas 1 en la posición 3: 12 cargadores
cambiador de pipetas 2 en la posición 2: 10 cargadores
Esto genera una capacidad total de 2 cambiadores de pipetas con 22 cargadores y un total de 44
posiciones de pipetas.
6

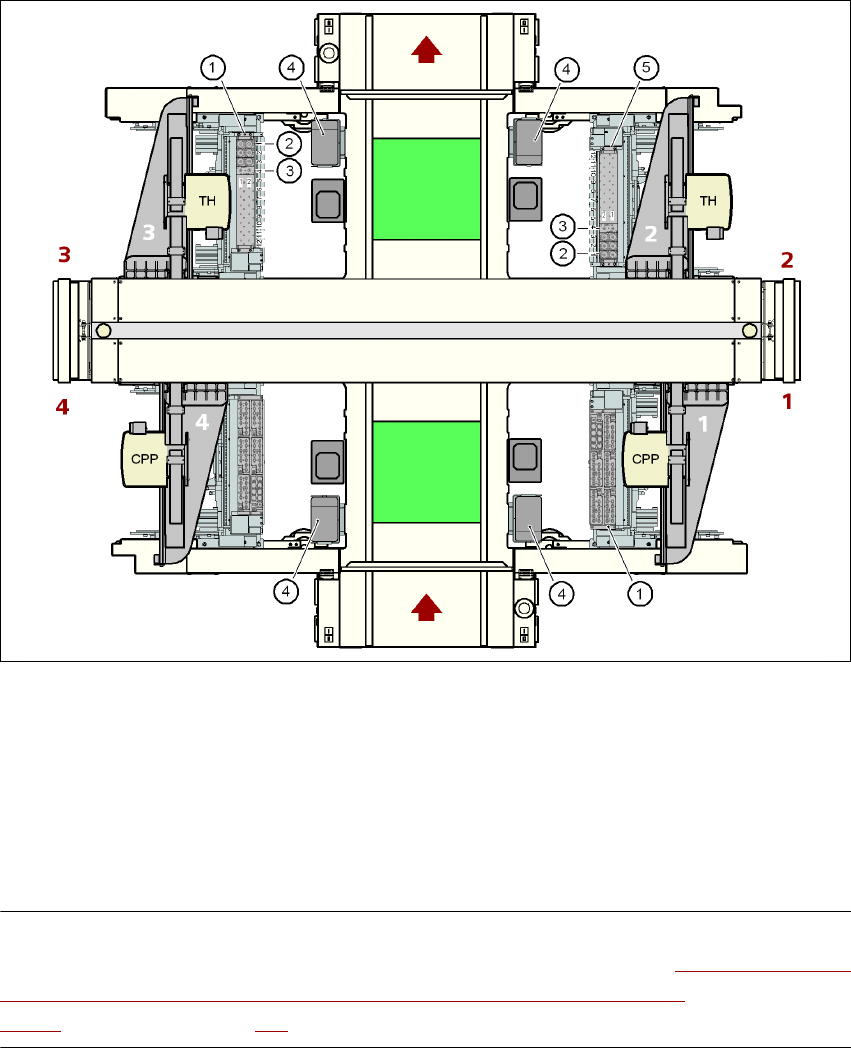

Fig. 6.1 - 22 Posición del cambiador de pipetas para el TwinStar en la máquina automática X4
(1) Cambiador de pipetas 1
(2) Cargador estándar
(3) Cargador para pipetas especiales o pinza
(4) Recipiente de rechazo - CO
(5) Cambiador de pipetas 2
INDICACIÓN 6
Si en la posición 2 ó 4 está instalado un CMC allí debe equiparse la opción "Cambiador de pipe-
tas para el TwinStar en la zona de colocación con 2 portales y CMC acoplado" (ver apartado
6.1.3.7, a partir de la página 382).
Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Cambiador de pipetas
Edición 01/2011
379
6.1.3.4 Posición del cambiador de pipetas para el TwinStar
en la máquina automática X3
En las posiciones siguientes puede instalarse un cambiador de pipetas para el TwinStar:
Cambiador de pipetas 1 en la posición 3 (pos. 1 en la Fig. 6.1 - 23
): 12 cargadores
cambiador de pipetas 2 en las posición 2 y 4 (pos. 5 en la Fig. 6.1 - 23
): cada uno 10 cargadores
Esto genera una capacidad total de 3 cambiadores de pipetas con 32 cargadores y un total de 64
posiciones de pipetas.
6

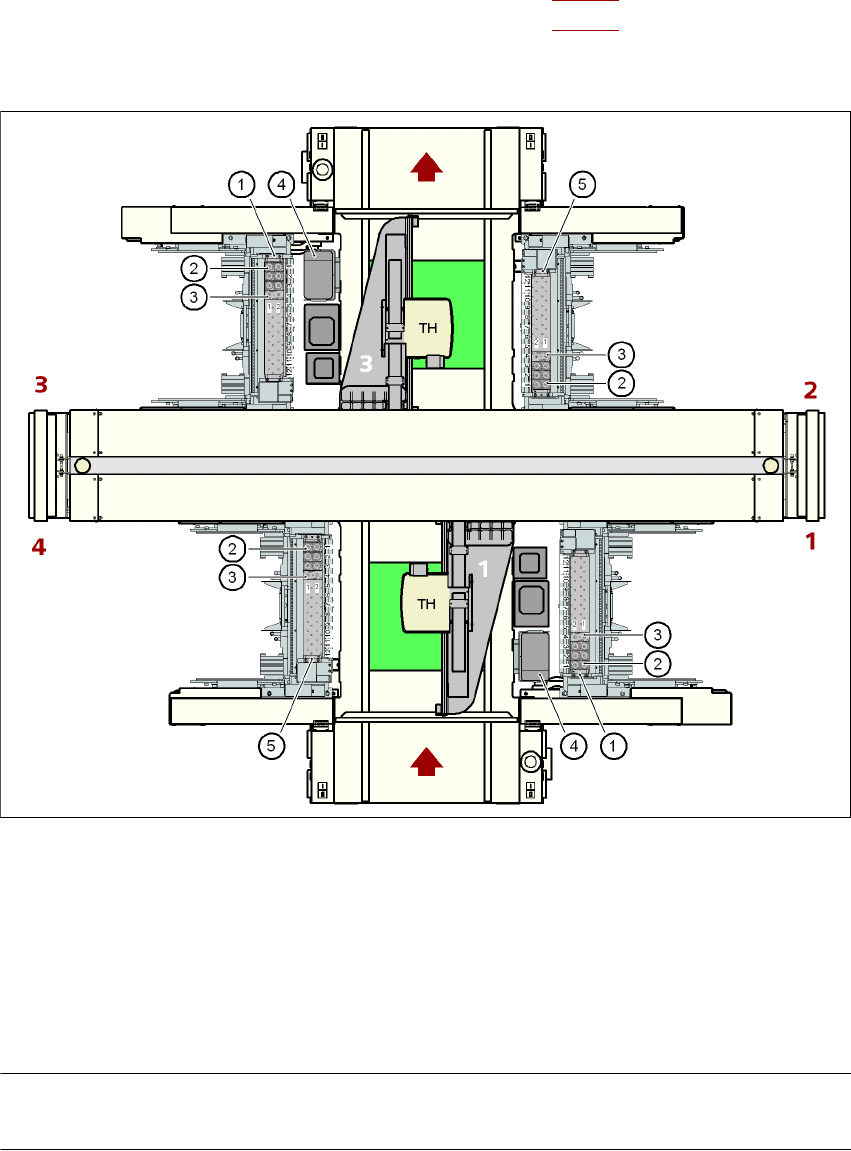

Fig. 6.1 - 23 Posición del cambiador de pipetas para el TwinStar en la máquina automática X3
(1) Cambiador de pipetas 1 (TH)
(2) Cargador estándar
(3) Cargador para pipetas especiales o pinza
(4) Recipiente de rechazo - CO
(5) Cambiador de pipetas 2 (TH)
INDICACIÓN 6
Si en la posición 4 está instalado un CMC allí debe equiparse la opción "Cambiador de pipetas
para el TwinStar en la zona de colocación con 2 portales y CMC acoplado" (ver apartado 6.1.3.7,
a partir de la página 382).
Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Cambiador de pipetas A partir de la versión de software SR.70x.xx
Edición 01/2011
380
6.1.3.5 Posición del cambiador de pipetas para el TwinStar
en la máquina automática X2
En las posiciones 1 hasta 4 puede instalarse un cambiador de pipetas para el TwinStar.
Cambiador de pipetas 1 en las posición 1 y 3 (pos. 1 en la Fig. 6.1 - 24
): cada uno 12 cargadores
Cambiador de pipetas 2 en las posición 2 y 4 (pos. 5 en la Fig. 6.1 - 24
): cada uno 10 cargadores
Esto genera una capacidad total de 4 cambiadores de pipetas con 44 cargadores y un total de 88
posiciones de pipetas.
6
Fig. 6.1 - 24 Posición del cambiador de pipetas para el TwinStar en la máquina automática X2
(1) Cambiador de pipetas 1 (TH)
(2) Cargador estándar
(3) Cargador para pipetas especiales o pinza
(4) Recipiente de rechazo - CO
(5) Cambiador de pipetas 2 (TH)
INDICACIÓN 6
Si en la posición 4 está instalado un CMC no se puede equipar allí ningún cambiador de pipetas.
