Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio A partir de la versión de software SR. 70x.xx Instalación de la máquina automática Edición 01/2011 277 4.3.16.6 Dista ncias de las p at as de la …
Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
Instalación de la máquina automática A partir de la versión de software SR.70x.xx
Edición 01/2011
276
4.3.16.5 Distancias de las patas de la máquina y del transporte Quad Lane
4
4
4
4

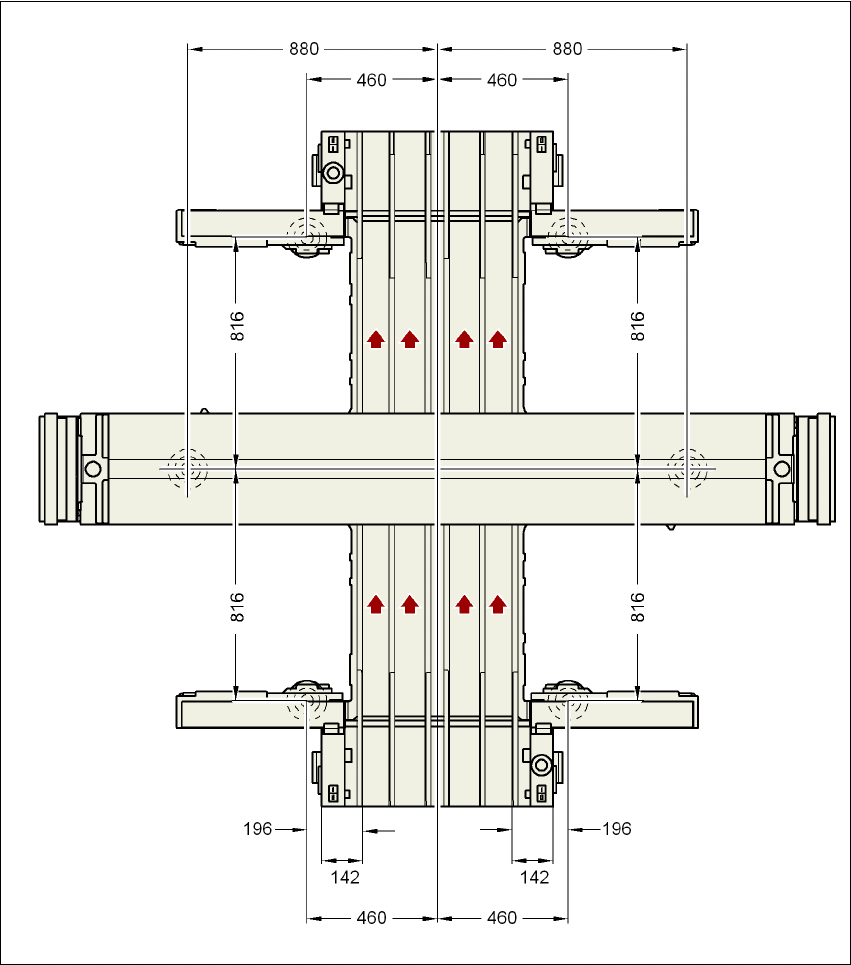

Fig. 4.3 - 27 Distancias de las patas de la máquina y del transporte Quad Lane en milímetros -
bordes fijos de transporte - exterior, distancia 535 mm
Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio
A partir de la versión de software SR.70x.xx Instalación de la máquina automática
Edición 01/2011
277
4.3.16.6 Distancias de las patas de la máquina respecto a la máquina automática y
al cambiador matricial de cargadores
4
4
4
4

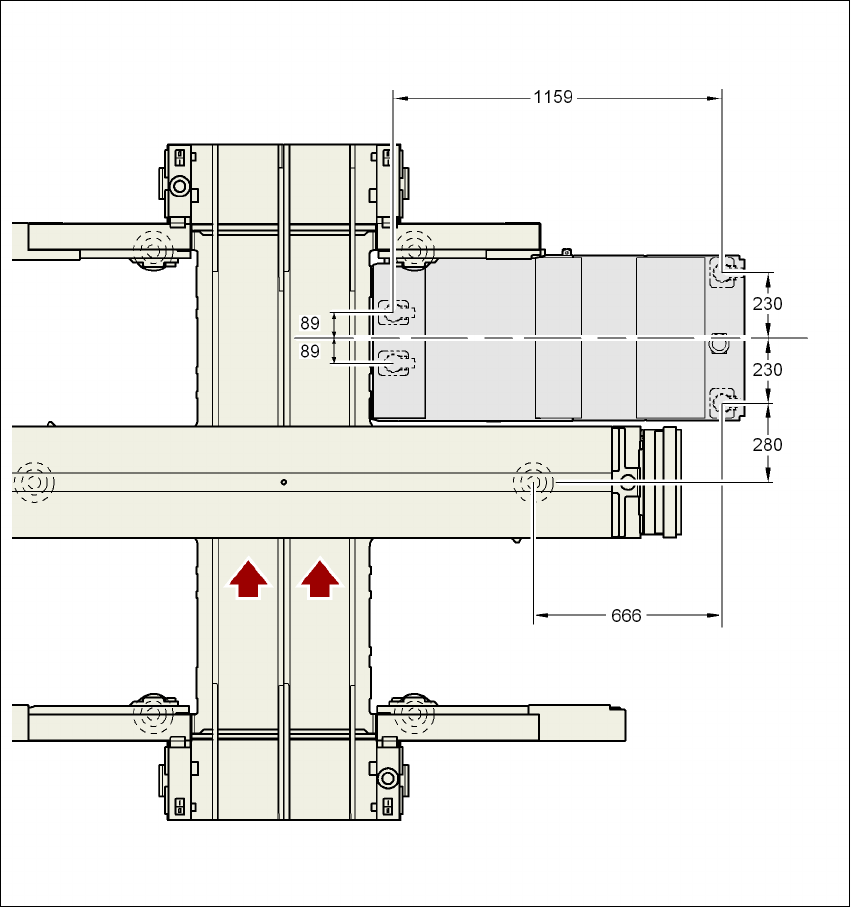

Fig. 4.3 - 28 Distancias de las patas de la máquina respecto a la máquina automática y al cambiador matricial
de cargadores expresadas en mm.
Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
Instalación de la máquina automática A partir de la versión de software SR.70x.xx
Edición 01/2011
278
4.3.17 Integrar la máquina automática a la línea
→ Observe las indicaciones de advertencia descritas en el apartado 4.3.2, página 229.
→ Las herramientas y medios auxiliares los encuentra en el apartado 4.3.3
, página 230.
4.3.17.1 Posicionar el carro elevador de horquilla
4

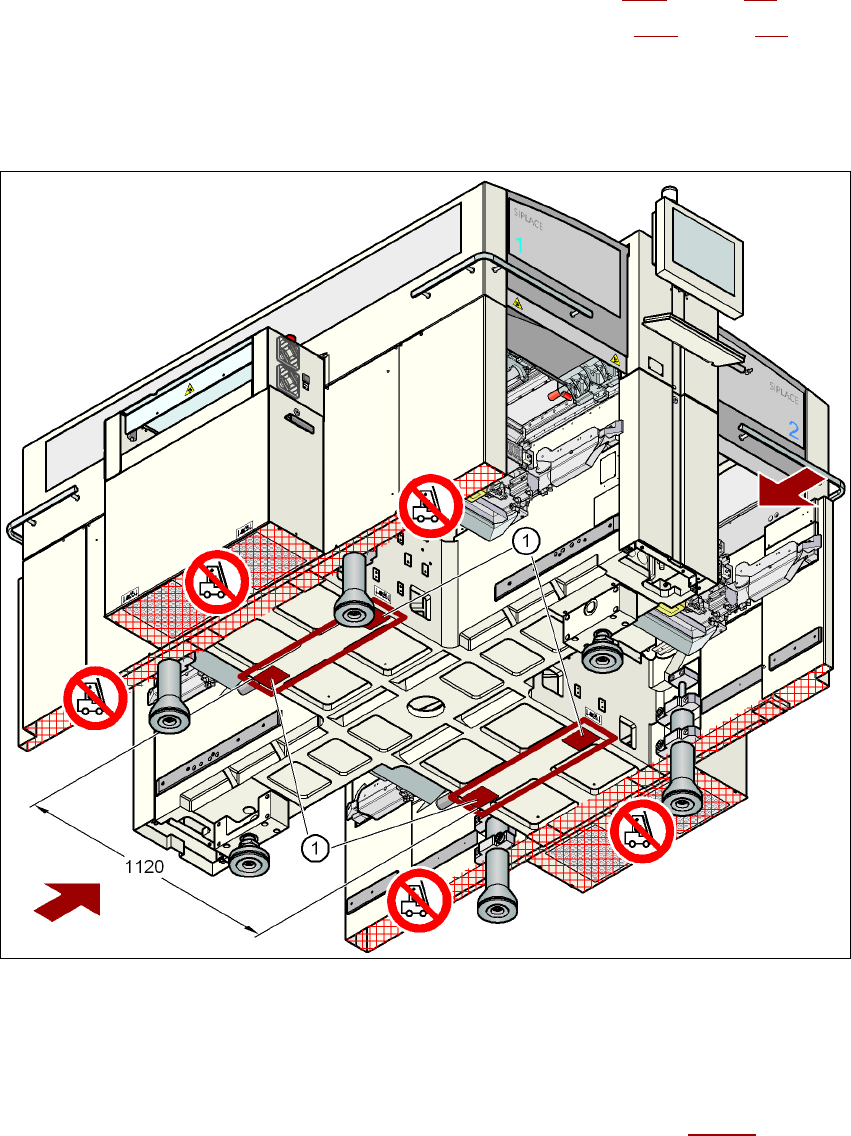

Fig. 4.3 - 29 Superficies de apoyo - horquilla transversal a la dirección de transporte de TCI
(1) Superficies de apoyo para la horquilla del carro elevador
→ Posicione el carro elevador de horquilla transversalmente a la dirección de transporte de las
tarjetas de circuitos impresos y abra la horquilla hasta que las superficies de apoyo de la má-
quina automática descansen de forma uniforme sobre la misma (ver Fig. 4.3 - 29
).
