Instalación y puesta en servicio Instru cciones de servicio SIPLACE Serie-X Instalación de la máquina automática A partir de la versión de software SR.70x.xx Edición 01/2011 276 4.3.16.5 Distancia s de las p at as de la …
Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio
A partir de la versión de software SR.70x.xx Instalación de la máquina automática
Edición 01/2011
275
4.3.16.4 Distancias de las patas de la máquina y del borde de transporte fijo izquierdo
del transporte doble - TCI
4
Fig. 4.3 - 26 Distancias de las patas de la máquina y del borde de transporte fijo izquierdo del transporte doble -
TCI en milímetros - ancho estándar del transporte
Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
Instalación de la máquina automática A partir de la versión de software SR.70x.xx
Edición 01/2011
276

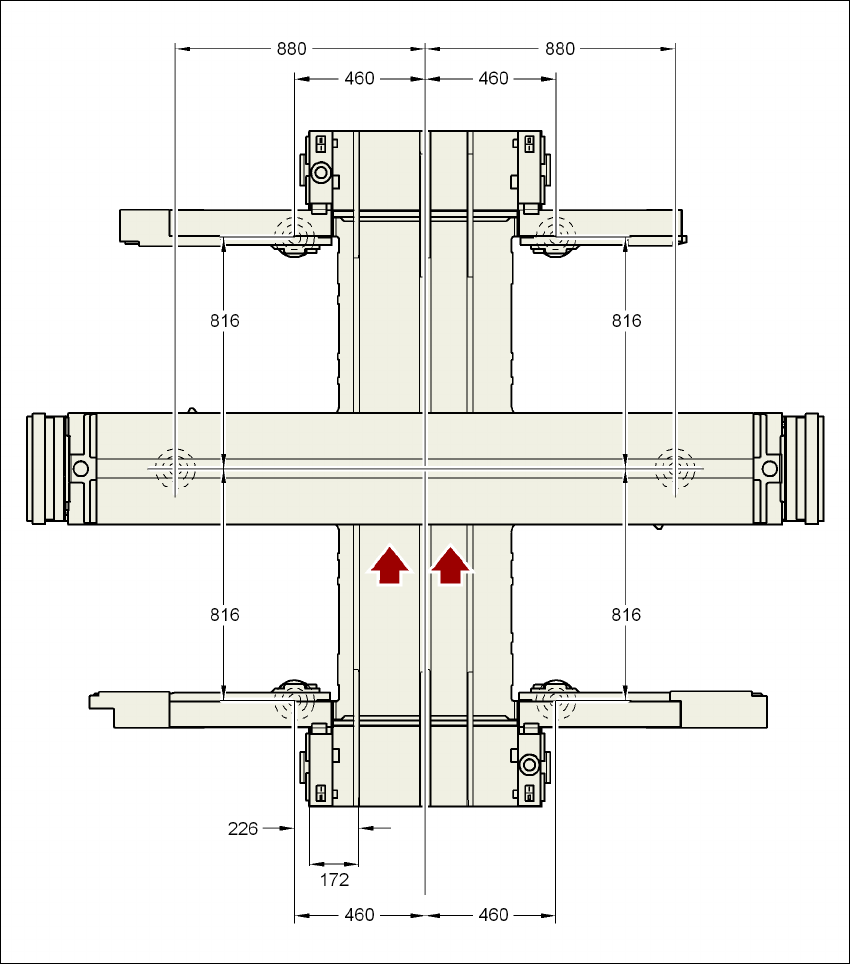

4.3.16.5 Distancias de las patas de la máquina y del transporte Quad Lane
4
4
4
4
Fig. 4.3 - 27 Distancias de las patas de la máquina y del transporte Quad Lane en milímetros -
bordes fijos de transporte - exterior, distancia 535 mm
Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio
A partir de la versión de software SR.70x.xx Instalación de la máquina automática
Edición 01/2011
277
4.3.16.6 Distancias de las patas de la máquina respecto a la máquina automática y
al cambiador matricial de cargadores
4
4
4
4
Fig. 4.3 - 28 Distancias de las patas de la máquina respecto a la máquina automática y al cambiador matricial
de cargadores expresadas en mm.
