NPM-D3 EJM6DC-MB-02O-02
第1阶层 第2阶层 第3阶层 第4阶层
2-2-2-9
工程师模式 3
各部位
名称

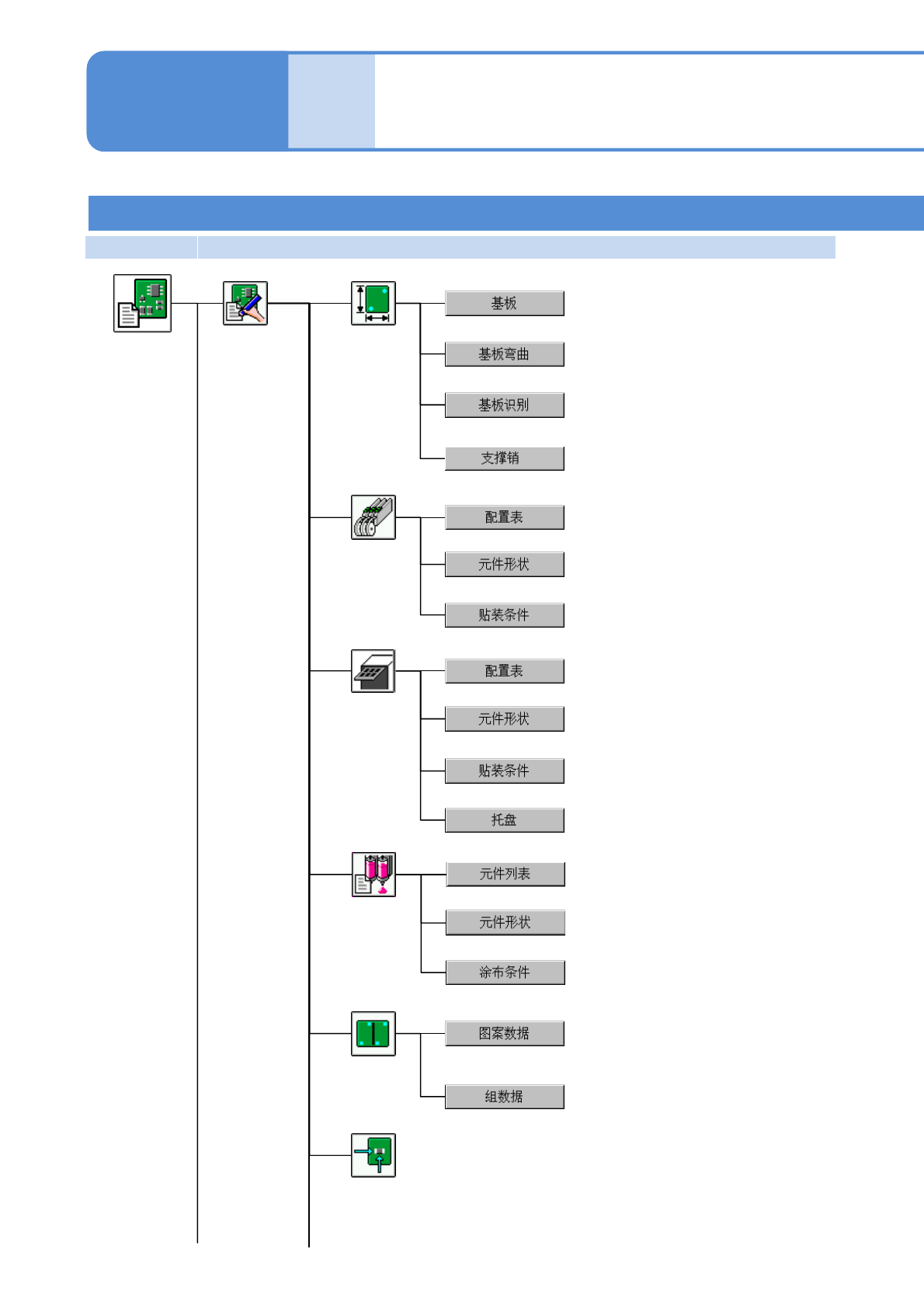

菜单构成 5
実装データを確認、修正する。
基板
供料器
生产数据
菜单
修改
托盘
确认、修改基板数据。
确认、修改基板弯曲数据。
确认、修改基板识别数据。
设定供料器的状态。
设定托盘板的状态。
输入、修改元件形状的数据。
输入、修改元件形状的数据。
输入、修改贴装条件的数据。
输入、修改贴装条件的数据。
输入、修改有关托盘尺寸及
间距等数据。
图案
确认、修改图案属性的数据。
确认、修改组属性的数据。
贴装
确认、修改生产数据。
点胶
(点胶头)
确认在工作台上所使用的元件名单。
确认有关在工作台上所使用的元件形
状的数据。
输入、修改工作台上所使用的元件点
胶条件的数据。
确认、修改支撑销(自动更换用)的数
据。
操作篇
2-2-2
NPM-D3 EJM6DC-MB-02O-02
第1阶层 第2阶层 第3阶层 第4阶层

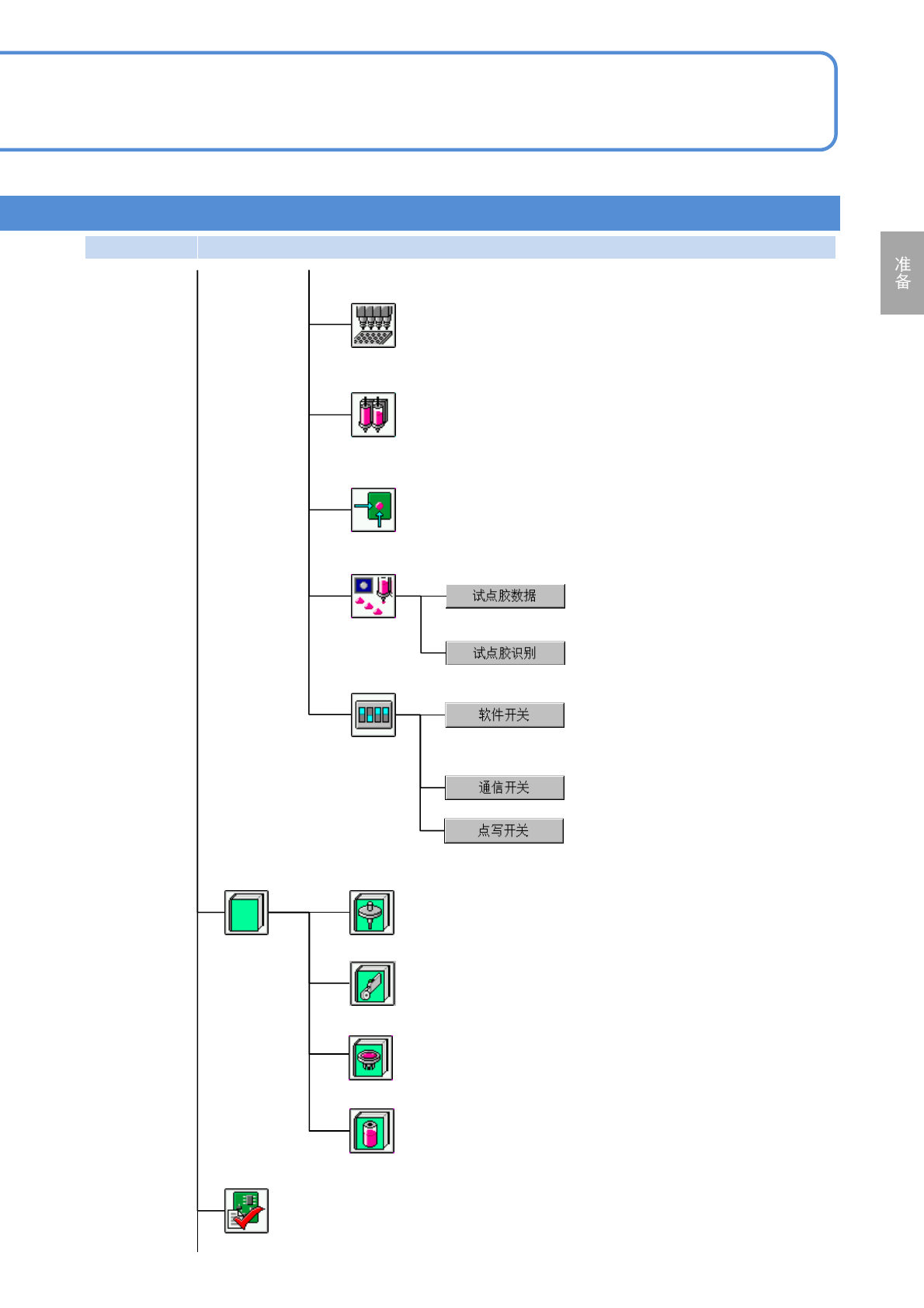

2-2-2-10
吸嘴存储器
显示吸嘴交换器的吸嘴信息。
软件开关
确认设定运转条件的软件开关
的设置状态。
确认设备的通信开关的设定状态。
(搭载转印单元时会显示)
确认转印条件。
(选项)
显示可以搭载的供料器程序库的数据。
显示可以使用的吸嘴程序库的数据。
贴装吸嘴
供料器
确认数据
确认生产数据
选择点胶嘴
(点胶头)
确认设定在点胶头的点胶嘴和粘着剂。
确认、修改点胶粘着剂时的控制条件。
点胶
确认、修正点胶数据。
试点胶
(点胶头)
确认、修改试点胶的数据。
确认、修改试点胶的识别数据。
显示可以使用的粘着剂
(点胶的材料)的程序库的数据。
粘着剂
显示可以使用的吸嘴程序库的数据。
点胶吸嘴
程序库
NPM-D3 EJM6DC-MB-02O-02
第1阶层 第2阶层 第3阶层 第4阶层
2-2-2-11
工程师模式 4
各部位
名称

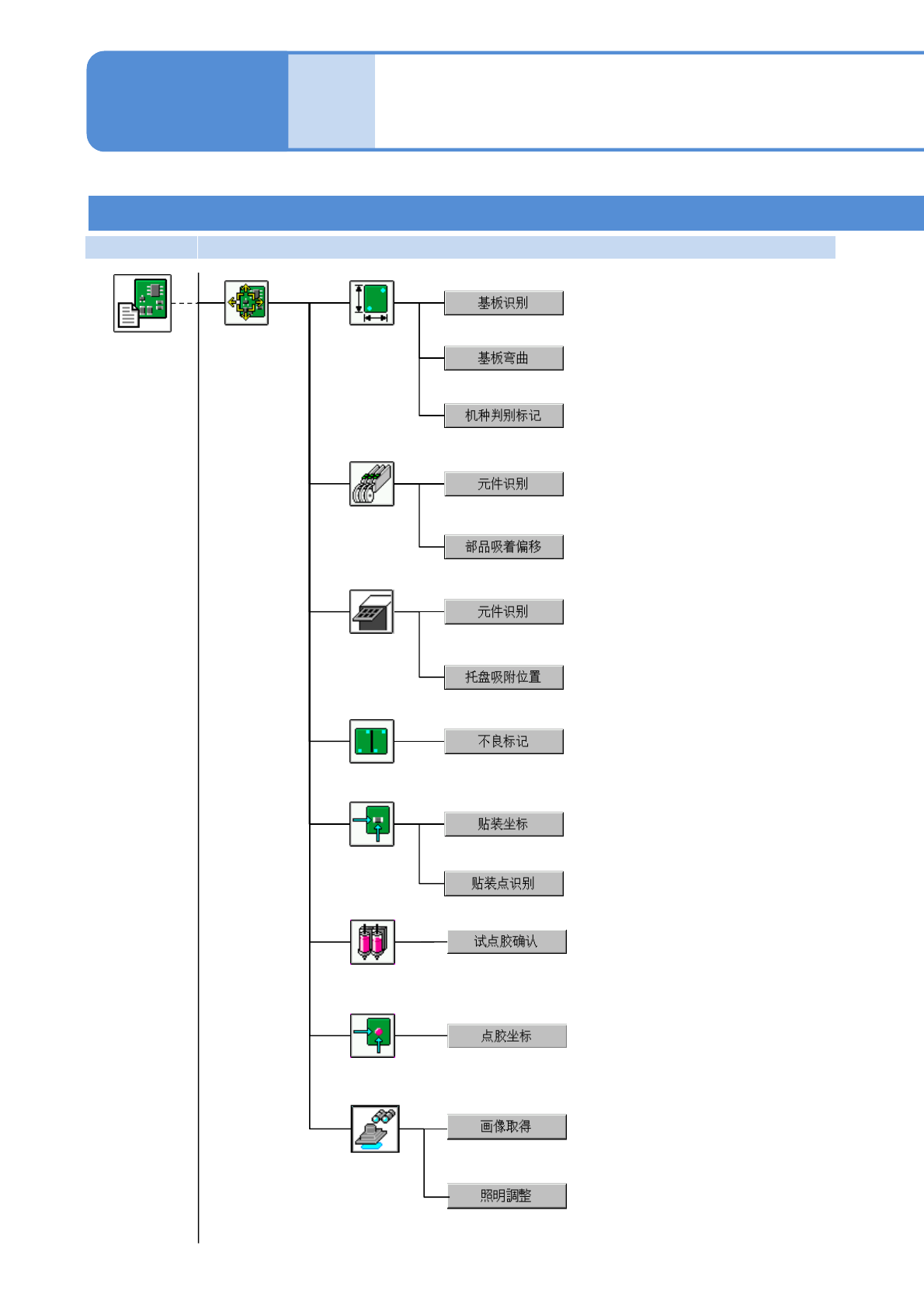

菜单构成 6
校正
基板
供料器
贴装
图案属性
托盘
确认基板识别动作，修改基板的识
别坐标。
确认元件识别动作，修改元件数据。
元件吸着位置动作，设定吸着偏移量。
元件吸着位置动作，
设定托盘吸着位置。
确认基板的贴装状态，确认为了修改
贴装偏移的条件。
确认不良标记识别动作，
修改不良标记坐标。
以贴装点单位选择条件贴装时
的贴装对象。
确认机种判别标记识别动作。
确认元件识别动作，修改元件数据。
确认基板弯曲动作，并修改测量点数
据。
生产数据
菜单
点胶
确认有关对点胶基板上的点胶状态及
点胶位置修改的条件。
试点胶
确认试点胶后的点胶状态
(包括粘着剂),同时进行数据的修改。
为了确保最适合检查的照明条件，确
认变换照明亮度后的图像。
检查
变更照明数值，看画面确认适合检查
的状态。
操作篇
2-2-2
