NPM-D3 EJM6DC-MB-07O-0 2 机器参数 XY 原点偏移量和 XY 基准标记的确认 A 原点偏移量 X[mm]/Y[mm] 作为 X 轴、 Y 轴动作基准的各 轴原点的偏 移值。 安装贴装头 X[mm]/Y[mm]/Z[mm] 安装贴装头时，作为 X 轴、 Y 轴动作基准的 各轴原点的偏移值。 B 設備に設置されている フィーダー の メモリー 情報 を表示します 。 XY 原点偏移量 确认 X 轴、 Y 轴的原点偏移…
NPM-D3 EJM6DC-MB-07O-02

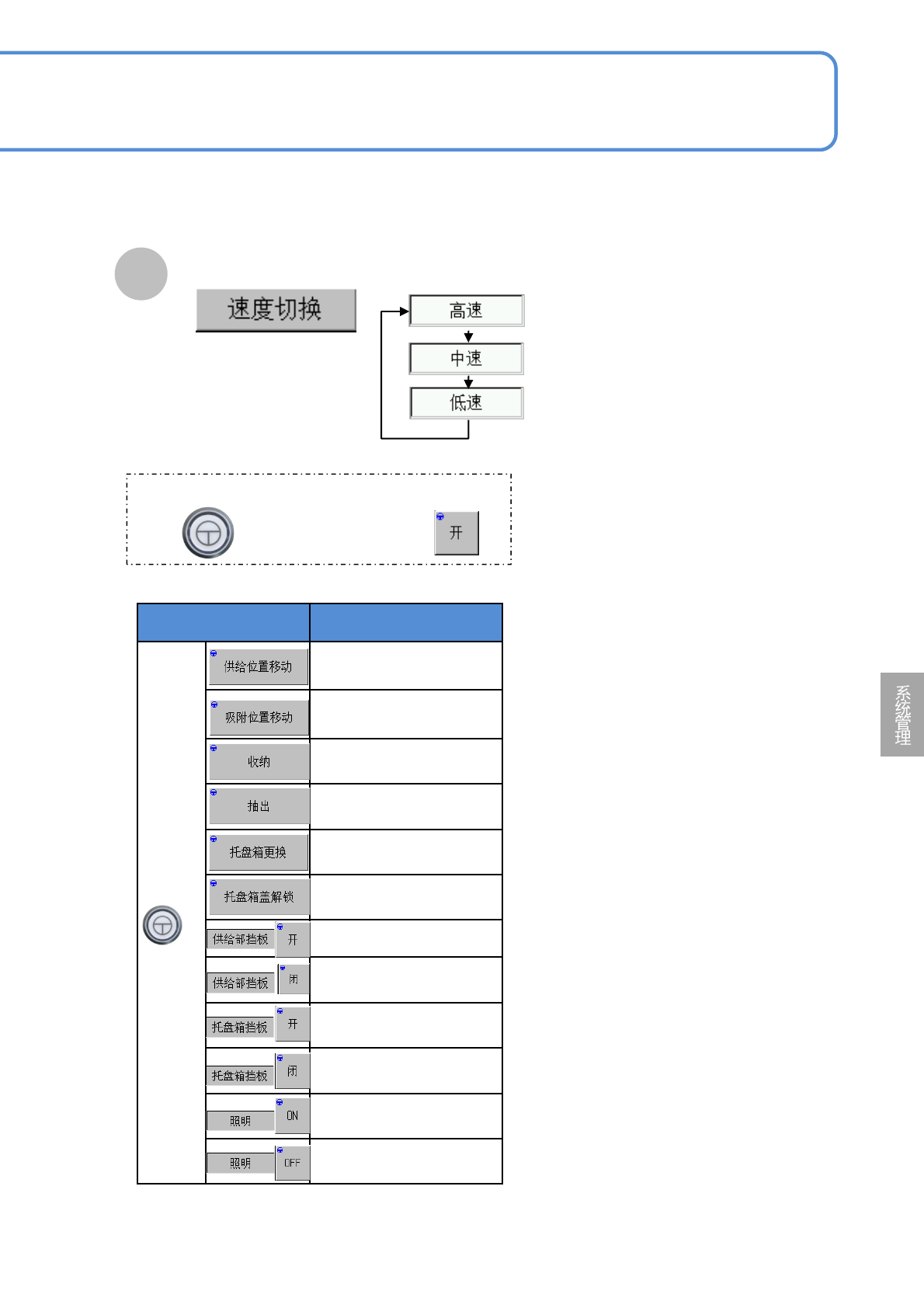

操作键 结果
A＋
把托盘板移动到供给位
置。
把托盘板移动到吸着位
置。
把托盘板收纳在托盘箱。
把托盘板从托盘箱抽出。
更换托盘箱。
解除托盘箱安全盖。
供给部挡板打开
供给部挡板关闭。
托盘箱挡板打开。
托盘箱挡板关闭。
指示灯会灯亮。
指示灯会灯灭。
F
■变更托盘板的移动速度时
选择托盘板的移动速度。
■进行其他动作时
+
■下表的确认方法(※供给部挡板打开时)
+
●
(供给部挡板开关)
7-2-14-2
NPM-D3 EJM6DC-MB-07O-02

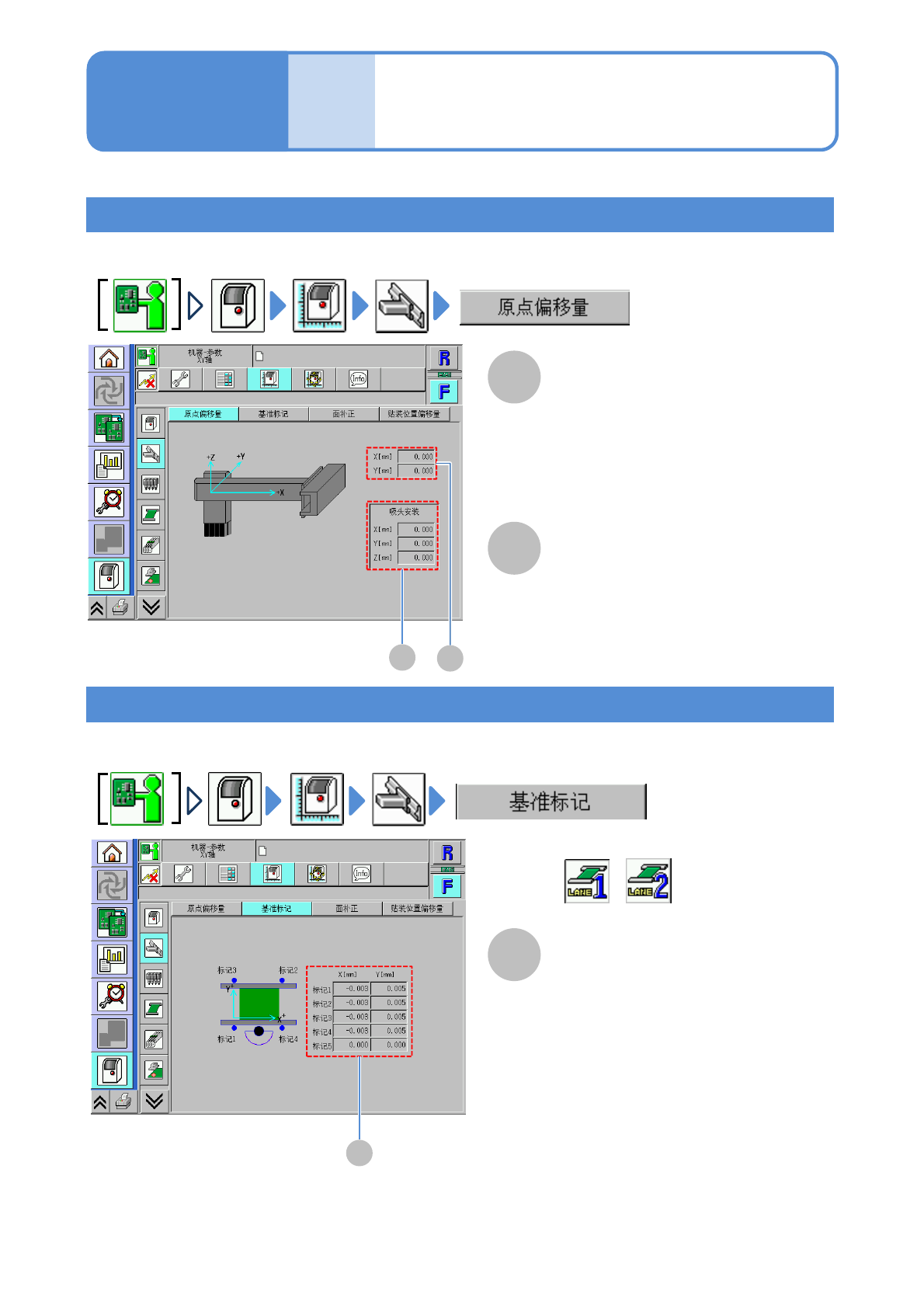

机器参数
XY原点偏移量和
XY基准标记的确认
A
原点偏移量 X[mm]/Y[mm]
作为X轴、Y轴动作基准的各轴原点的偏
移值。
安装贴装头 X[mm]/Y[mm]/Z[mm]
安装贴装头时，作为X轴、Y轴动作基准的
各轴原点的偏移值。
B
設備に設置されているフィーダーのメモリー情報を表示します。
XY原点偏移量
确认X轴、Y轴的原点偏移值(校准的结果)。
XY基准标记
确认贴装头移动到XY 基准标记位置的偏移值(校准的结果)。
基准标记坐标 X[mm]/Y[mm]
传送带的基准标记的X、Y坐标的偏移值。
B
A
A
操作篇
7-3-1
■双轨传送带时
(事先选择轨道)
7-3-1
A
NPM-D3 EJM6DC-MB-07O-02

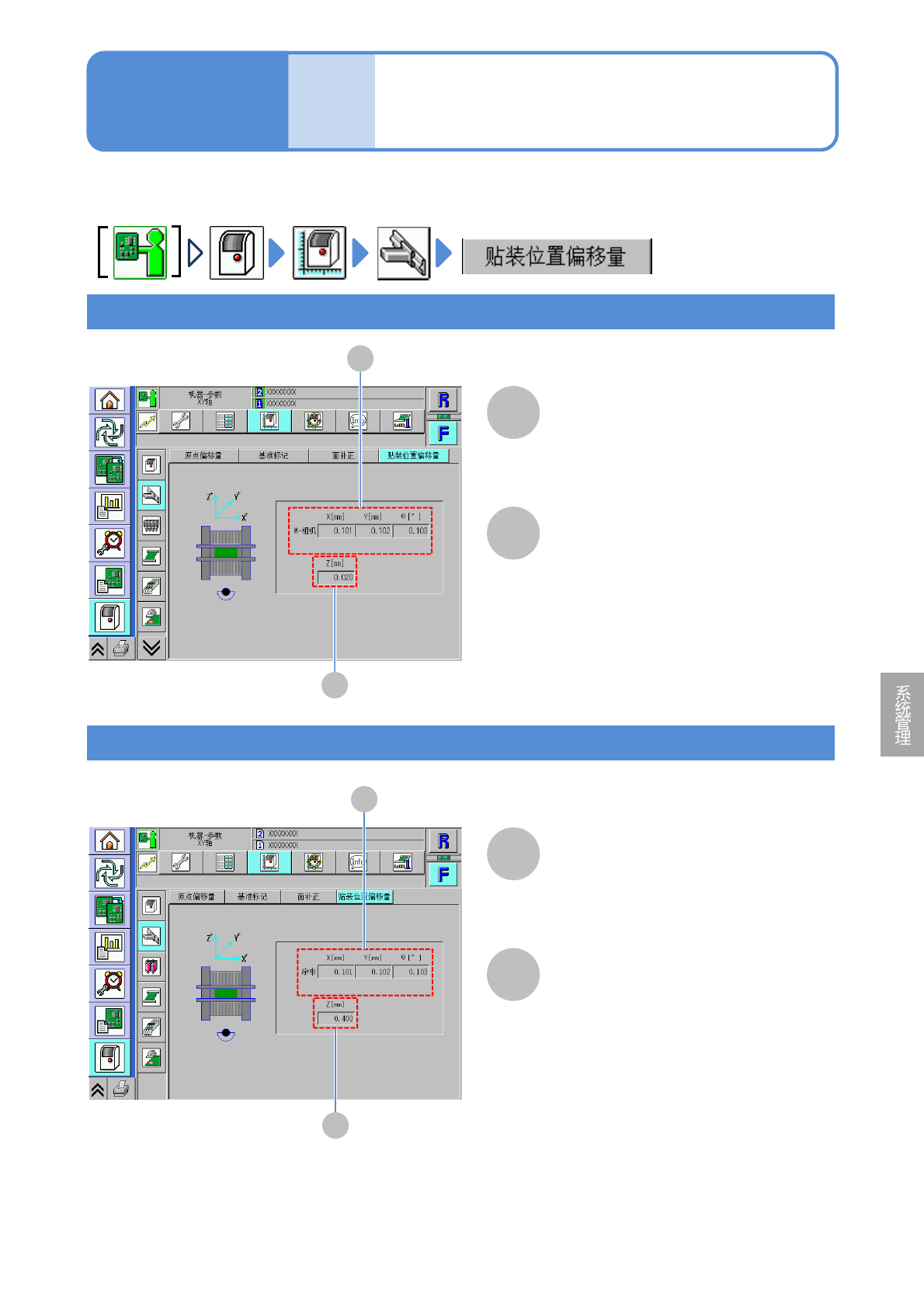

机器参数
贴装位置偏移量的确认
在这里，确认贴装位置偏移量。
操作篇
7-3-2
7-3-2
贴装头
多功能识别照相机
X[mm]/Y[mm]/ θ[°]
显示与贴装位置补偿值的多功能识别照相
机相应的X/Y/θ坐标。
A
B
Z [mm]
显示贴装位置补偿值的Z坐标。
点胶头
A
B
B
A
点胶
X[mm]/Y[mm]/ θ[°]
显示与贴装位置补偿值(点胶)相应的X/Y/θ
坐标。
Z [mm]
显示贴装位置补偿值(点胶)的Z坐标。
B
A
