NPM-D3 EJM6DC-MB-09O-0 2 规格 实装模式 1 特征 ■交互实装模式 ●贴装头交互动作，进行 生产。 ●各贴装头针对前后轨道 的基板进行生产。 ●贴装头交互进行动作， 完成了对象轨道的生产后， 再生产其他轨道的基板。 ■交互前 ( 后 ) 实装模式 1) ■独立实装模式 1) ●使用前后的贴装头，只生产前 （后）轨道的基板，而通过后 （前）轨道的基板。 ●各贴装头针对各轨道的 生产基板，进行独立的生产。 前…
NPM-D3 EJM6DC-MB-09O-02
9-1-9-4
NPM-D3 EJM6DC-MB-09O-02
规格

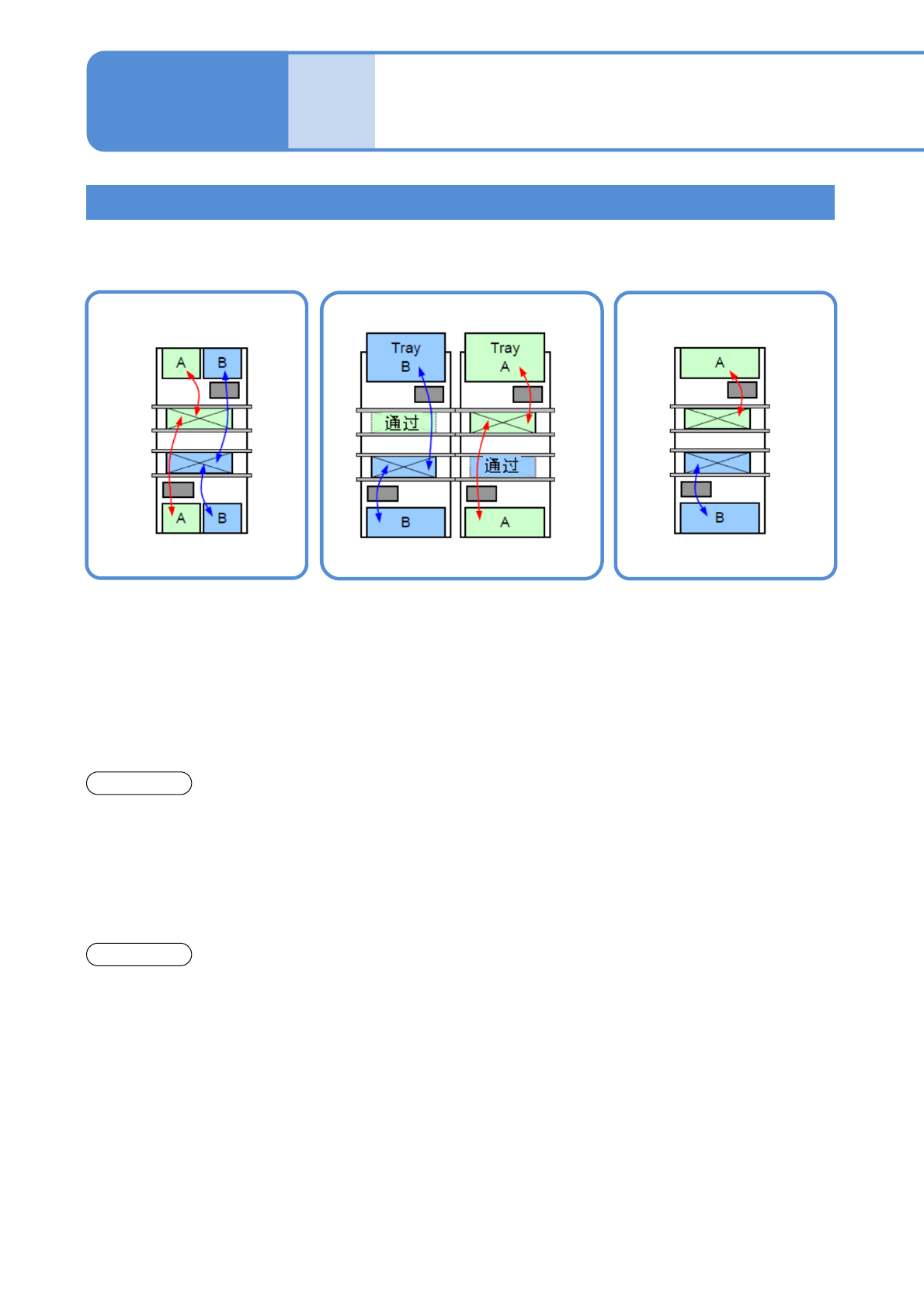

实装模式 1
特征
■交互实装模式
●贴装头交互动作，进行
生产。
●各贴装头针对前后轨道
的基板进行生产。
●贴装头交互进行动作，
完成了对象轨道的生产后，
再生产其他轨道的基板。
■交互前(后)实装模式
1)
■独立实装模式
1)
●使用前后的贴装头，只生产前
（后）轨道的基板，而通过后
（前）轨道的基板。
●各贴装头针对各轨道的
生产基板，进行独立的生产。
前贴装头: 前轨道的生产
后贴装头: 后轨道的生产
●将基板搬送损失降至
最小限。
●能够开始、停止每个轨道的生产。 ●能够开始、停止每个轨道
的生产。
●因贴装头交互动作而不会
产生贴装头待机(等待对面
贴装动作)的情形、因此可
提高生产率
2)
。
机种切换
●停止设备后，进行各轨道
的机种切换。
●能够在基板通过过程中，对停止中
的轨道实施机种切换(生产数据切换
或更换台车、更换托盘料箱)。
●能够切换单侧在生产中
处于停止状态的轨道的
机种(切换生产数据或更
换台车)。
*1) 独立实装模式、交替(前/后)实装模式，只对贴装头规格有效。
*2)根据基板尺寸，有时会产生贴装头待机的情形。
9-1-10-1
在双轨模式下，根据所编制的数据，可分为交互实装模式与独立实装模式。
单体设备
■注意事项
1. 没有选择生产数据的轨道，不可进行生产。
2.数据编制、实装模式的设定，请在NPM-DGS上进行。
详细内容，请参照NPM-DGS的使用说明书。
操作篇
9-1-10
NPM-D3 EJM6DC-MB-09O-02
9-1-10-2
NPM-D3通过实装模式的组合，可以对应客户的多样化生产形态。
生产线
■大型基板贴装生产线
交替实装模式(单轨)
●对应不可进行双轨传送的大型基板。
■高效率贴装生产线
交替实装模式
●将基板传送损失减少到最低。
●配置最少数量料架来实现高效率生产。
■最高速贴装生产线
独立实装模式
●实现同一基板的最高速贴装。
