概要
4-1-3-1
检查规格
操作篇
4-1-3
■对象元件
照相机分辨率 18 μm(类型A)：0603芯片以上、QFP引脚间距0.4 mm以上
照相机分辨率 9 μm(类型B) ：0402芯片以上、QFP引脚间距0.3 mm以上
■对象元件尺寸
芯片元件 : 10 000点
■可检查点数
■检查种类
1)方形芯片电阻等正反面颜色不同的元件，可以进行正反面颠倒检查的设定。
2)极性标记的对比度必须明显。必须没有污垢、空隙，且颜色或明亮度的变动较少，关于封装
芯片元件可以通过图像识别极性形状，请确认没有发生变化。
No.
检查种类 不良内容 判定
1
贴装后
检查
元件有无 ・在贴装位置无元件 ・无基板颜色即是良品，或者有
元件颜色即是良品
2
偏位 ・元件贴装位置有偏移
・元件贴装角度有偏移
・测量电极和元件位置，偏移量在
设定值以内即是良品
3
正反面颠倒
*1)
・贴装元件正反面颠倒
・贴装元件横向立起
・如果有元件反面、侧面的颜色则
是不良品
4
极性不同
*2)
・贴装元件的方向不同
(有极性的元件)
・如果有极性的颜色即是良品
5
异元件检测
(现在未使用)
・贴装元件不同 ・如果在模板匹配的评估值内即是
合格品
6
贴装前
检查
异物检测 ・贴装元件下方有落下的
元件
(在搭载检查头设备贴装
的元件)
・无基板颜色以外的物体即是合格
品
(贴装完毕元件领域是检查对象外)
方形芯片、SOP、 QFP、 BGA、 CSP、铝电解电容器、可调电阻、微调电容器、线圈、连接器、网络电阻、
三极管、二极管、电感、钽电容器、圆柱形芯片
NPM-D3 EJM6DC-MB-04O-02
4-1-3-2
●对于各检查中使用的颜色和检查领域，使用事先取得的图像进行设定。
●把基板、锡膏、焊盘、丝网等颜色，作为基板颜色事先设定。
●贴装元件成为邻接元件的阴影，如果元件颜色脱落，可能无法检查。
基板和元件之间没有颜色或亮度的差异，基板和元件的材质、基板的弯曲、变形而导致颜色和亮度有变动时，
可能无法检查。另外，为了防止错误检查，请勿将设备设置在阳光直射的地方或强力照明的附近。
NPM-D3 EJM6DC-MB-04O-02
4-2-1
生产
设定

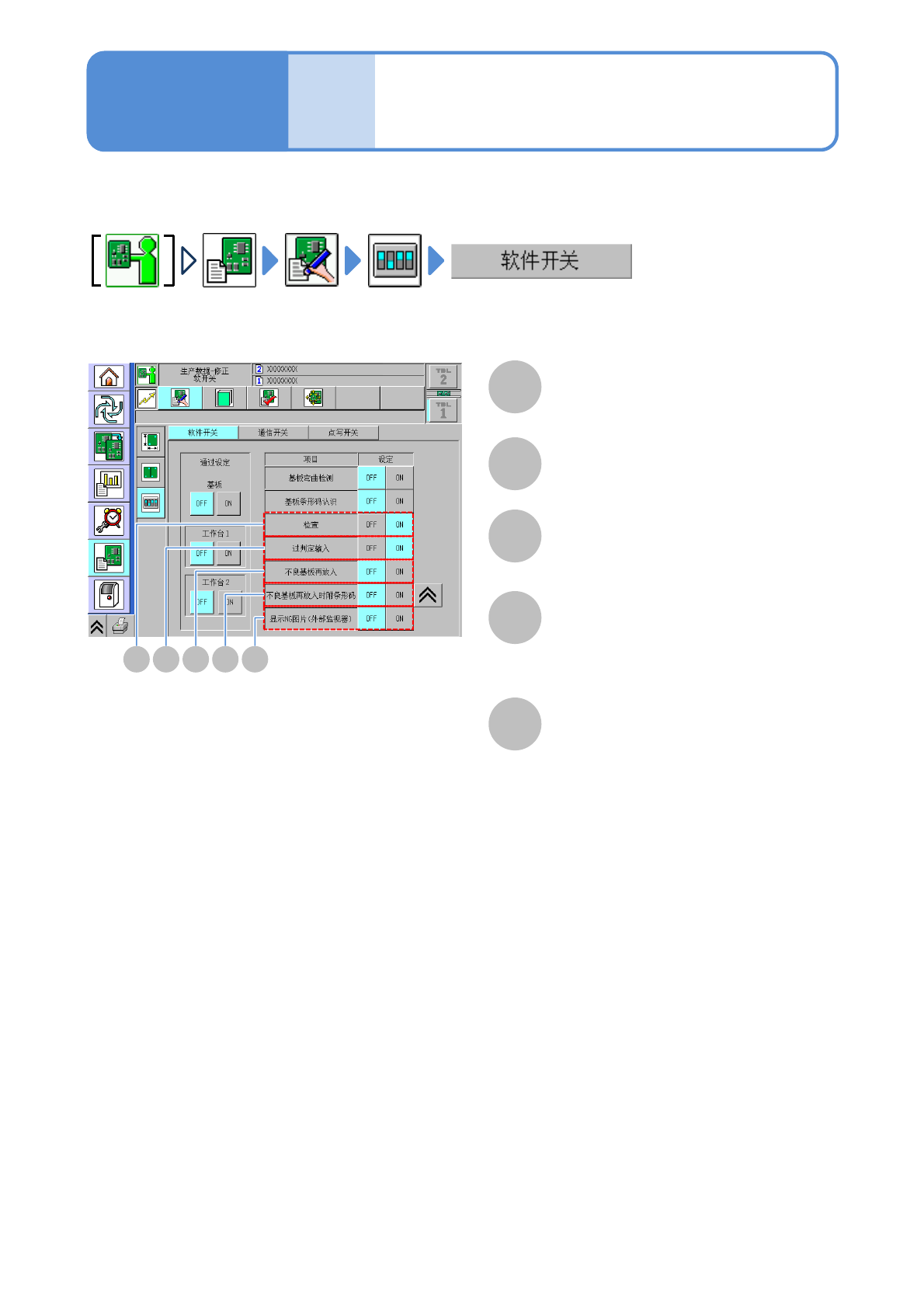

软件开关的设定
操作篇
4-2-1
A
对通过检查头的元件检查以及重新投入修理后基板所需要的参数设定进行说明。
A
把检查功能设定为有效。
检查
B C D E
B
把过判定输入功能设定为有效。
过判定输入
C
使再投入以手动修改的不良基板的功能转
为有效。
不良基板再投入
D
在再投入基板，粘贴条形码的操作有效。
不良基板再投入时附条形码
E
显示检查NG元件的基板上的部位和图像。
●请在检查BOX，连接客户准备的监视器、
鼠标。
显示NG图片(外部监视器)
