NPM-D3 EJM6DC-MB-06O-02 托盘尺寸 H 开始位置 芯片数 间距 ■ 扩大图 C K L H I J 输入托盘的外形尺寸。 X: 较长边的尺寸。 Y: 较短边的尺寸。 I 第 1 吸着点的坐标。 J 结束位置 最终吸着点的坐标。 K X: 收纳在较长边的元件数量。 : 收纳在较短边的元件数量。 ●单位 : 个。 L 元件之间的间距。 6-1-10 -2
NPM-D3 EJM6DC-MB-06O-02
数据
修改
对托盘信息的确认和修改方法进行说明。
B
CD E F G
托盘数据的修改
(托盘料架)
AH
A
元件信息
(→P.6-1-8)
B
托盘
托盘名称。
C
基本信息
(→P.6-1-10-2)
选择托盘板轴的移动速度。
D
托盘板轴速度
E
升降机轴速度
选择升降机轴的移动速度。
●与 同样，选择设定值。
D
F
托盘厚度
G
吸着高度
托盘
电子元件
吸着的高度
输入吸着的高度。
修改画面上的数据
●轻触画面，显示输入画面。
1
操作篇
6-1-10
6-1-10-1
NPM-D3 EJM6DC-MB-06O-02
托盘尺寸
H
开始位置
芯片数
间距
■ 扩大图
C
KL
H I J
输入托盘的外形尺寸。
X: 较长边的尺寸。
Y: 较短边的尺寸。
I
第1吸着点的坐标。
J
结束位置
最终吸着点的坐标。
K
X: 收纳在较长边的元件数量。
: 收纳在较短边的元件数量。
●单位: 个。
L
元件之间的间距。
6-1-10-2
NPM-D3 EJM6DC-MB-06O-02
数据
修改
１

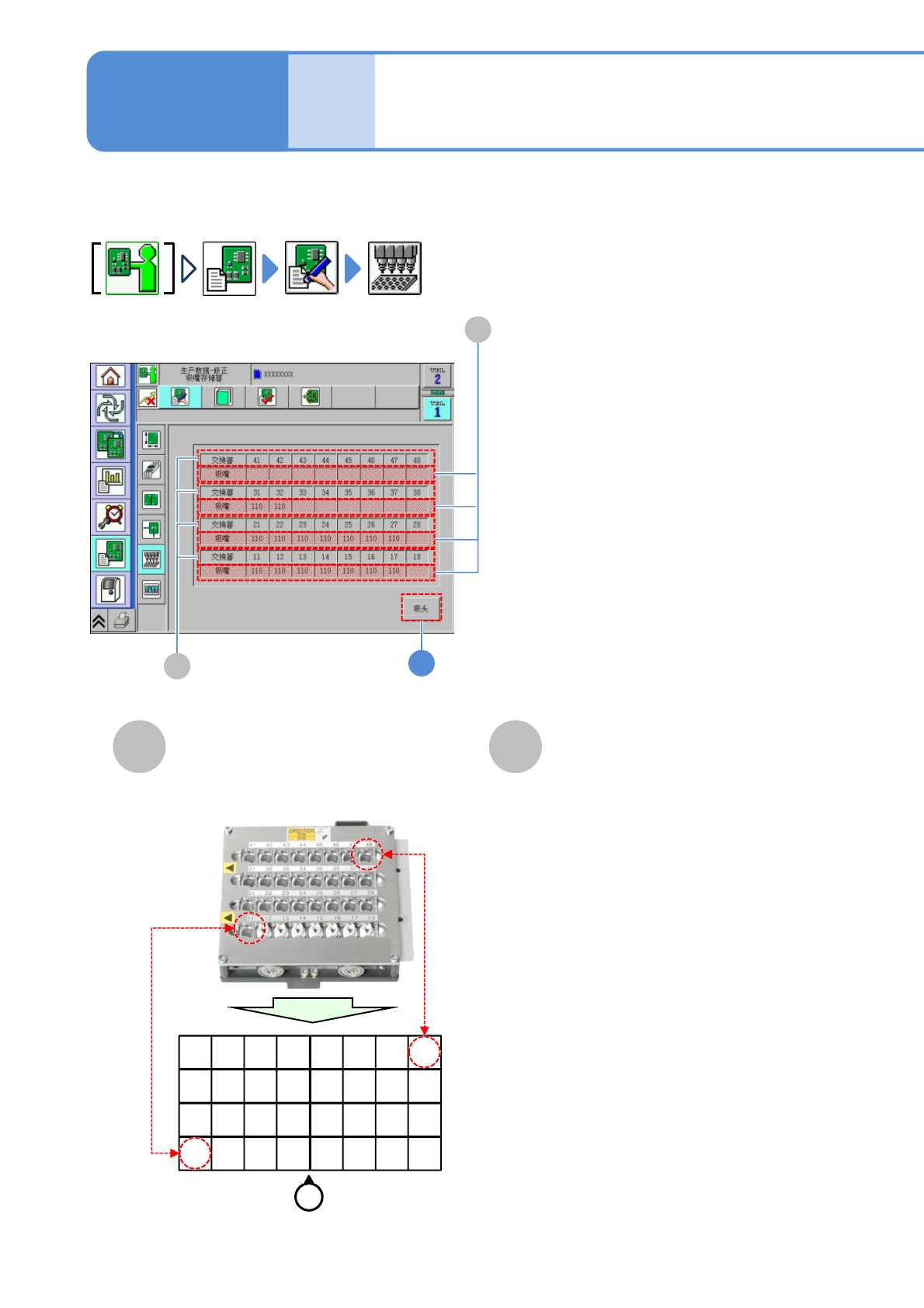

对收纳在吸嘴交换器的吸嘴信息的确认方法进行说明。
A B
交换器
B
A
吸嘴
吸嘴交换器数据的修改
吸嘴交换器的编号。
各吸嘴交换器内的吸嘴的编号。
11 12 13 14 15 16 17 18
21 22 23 24 25 26 27 28
31 32 33 34 35 36 37 38
41 42 43 44 45 46 47 48
操作员
●比如(12、轻量16贴装头吸嘴时)
操作篇
6-1-11
6-1-11-1
