NPM-D3 EJM6DC-MB-02O-02
个别
准备

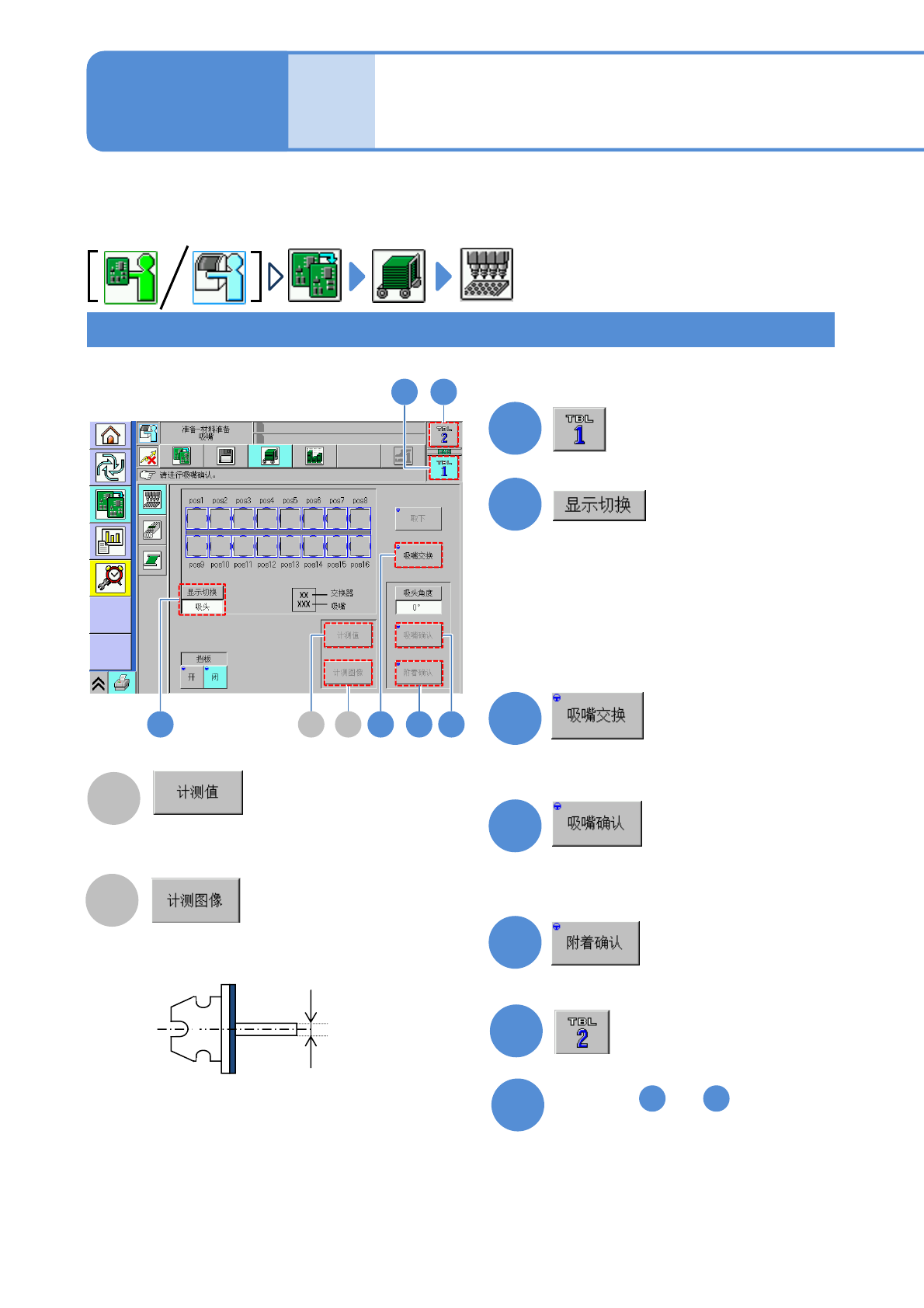

吸嘴的更换 1
可进行贴装头的整体吸嘴安装以及吸嘴的拆卸。另外，还可确认各贴装头的吸嘴排列。显示当前安装在各贴
装头上的吸嘴编号。可在此进行吸嘴的更换作业、拆卸作业。
以下画面以轻量16吸嘴贴装头为例子进行说明，12吸嘴贴装头、8吸嘴贴装头、2吸嘴贴装头也是同样顺序。
吸嘴的确认
2-5-2-1
B
A
显示吸嘴外径的测量数值。
显示通过「吸嘴确认」识别的吸嘴图像。
操作篇
2-5-2
2
1
●切换贴装头/交换器的显示。
●确认画面上的显示否与实际设置在交换
器上的吸嘴相同。
●卸下吸嘴交换器后确认吸嘴时。
(→P.2-5-1)
3
(吸嘴交换器内的吸嘴将被安装到贴装头
上。)
4
(将测量吸嘴的轴径)
5
●确认在吸嘴尖端部是否附着有附着物。
●确认吸嘴。
*1)
*1)
●确认吸嘴的种类是否正确，请卸下吸嘴后通过目视进行确认。(因为无法识别到吸嘴尖端面的形状，因此
无法特定吸嘴种类)
●关于吸嘴的2D代码识别，请参照右述的记载。(→ P.2-5-2-
7)
●在2吸嘴贴装头的情形下，将不显示“吸嘴交换”按钮。
吸嘴的轴径
1
2
6
BA 3 45
6
7
按照步骤 ~ 的要领
确认吸嘴
2 5
NPM-D3 EJM6DC-MB-02O-02
2-5-2-2
交换安装在贴装头上吸嘴的方法
在贴装头上安装有吸嘴的状态下，下载了其他生产数据时的吸嘴交换方法
2
1
(当安装在贴装头上的吸嘴与生产数据所设
定的吸嘴不一致时，画面的吸嘴显示将转
为黄色)
●确认信息后，按
3
●卸下吸嘴交换器后确认或修改吸嘴。
(→P.2-5-1)
●安装吸嘴交换器。
(全部的吸嘴都将返回到吸嘴交换器)
确认吸嘴
4
(吸嘴交换器内的吸嘴将被安装到贴装头
上。)
●当在吸嘴交换器内存在吸嘴时，无法卸
下吸嘴。
1
2 4
NPM-D3 EJM6DC-MB-02O-02
个别
准备
吸嘴的更换 2
吸嘴的更换
1
2-5-2-3
4
ENABLING
(根据数据，可以在贴装头安
装吸嘴交换器的吸嘴。)
5
ENABLING
●如果安装的吸嘴不适当，会
显示警告提示，更换正确
的吸嘴。
6
重复 ～ 的操作，
更换需要的吸嘴。
1
5
卸下吸嘴交换器
3
按照吸嘴交换器
(→P.2-5-1)
(→P.2-5-1)
操作篇
2-5-2
