NPM-D3 EJM6DC-MB-07O-02 ( 在取下吸嘴的状态下，测量各贴装头的 气压和真空压 ) + 2 ■气压和真空压的测量发生异常时 确认提示 ( 异常吸嘴的测量值背景会显示黄色。 ) 7-2-6 -2 ■气压和真空压的测量正常结束时 在 会显示「 清扫吹气完毕」。 F
NPM-D3 EJM6DC-MB-07O-02
单元调整

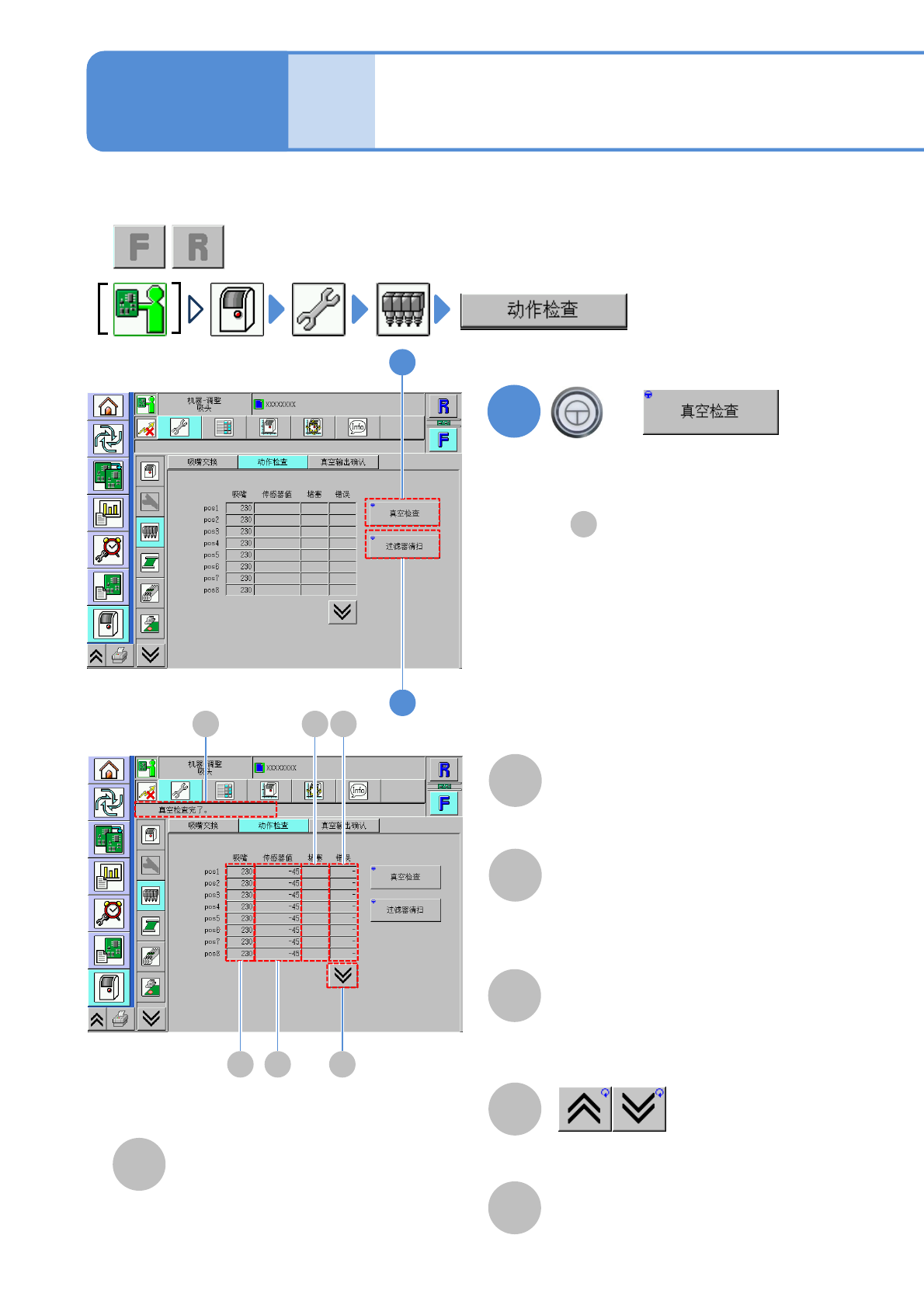

贴装头的动作确认
1
(显示各吸嘴的真空确认的结果)
对贴装头或吸嘴的动作是否正常进行整体确认。
● 都需要进行。
+
A B
C D
A
B
C
吸嘴
设置在贴装头的吸嘴编号。
●没有设置时，显示「-」。
传感器值
●测量值有异常时，背景会显示黄色。
堵塞
●过滤器堵塞检测值。「过滤器清扫」动
作的结果、测量值有异常时需要确认。
F
E
■真空确认正常结束时
在 会显示「真空检查完了」。
■真空确认发生异常时
异常吸嘴的测量值背景会显示黄色。
F
2
1
操作篇
7-2-6
显示前后画面。
错误
●吸嘴堵塞检测值。「真空检查」动作的
结果、测量值有异常时需要确认。
D
E
F
提示信息的显示范围
7-2-6-1
NPM-D3 EJM6DC-MB-07O-02

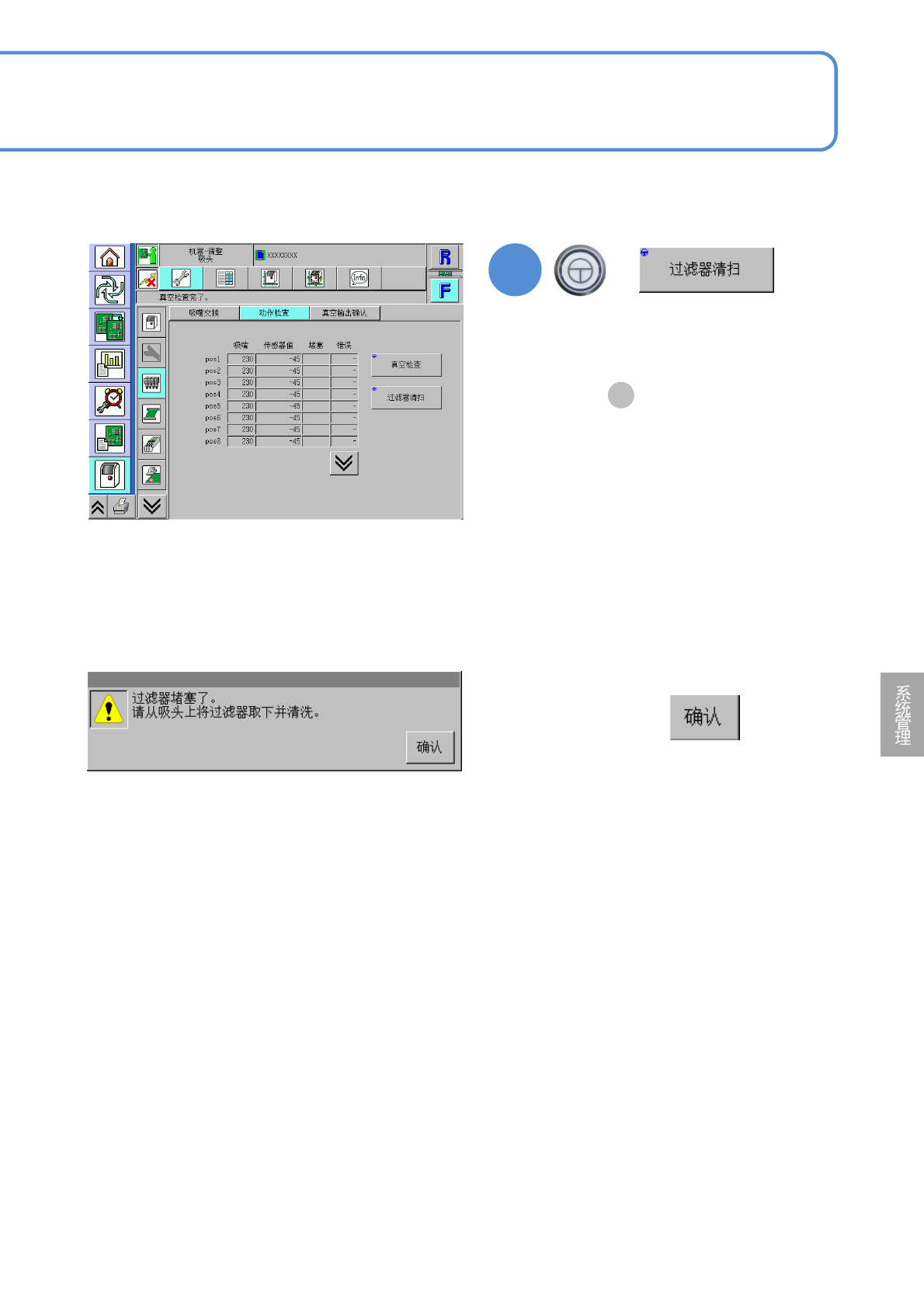

(在取下吸嘴的状态下，测量各贴装头的
气压和真空压)
+
2
■气压和真空压的测量发生异常时
确认提示
(异常吸嘴的测量值背景会显示黄色。)
7-2-6-2
■气压和真空压的测量正常结束时
在 会显示「清扫吹气完毕」。
F
NPM-D3 EJM6DC-MB-07O-02
单元调整
操作篇
7-2-7

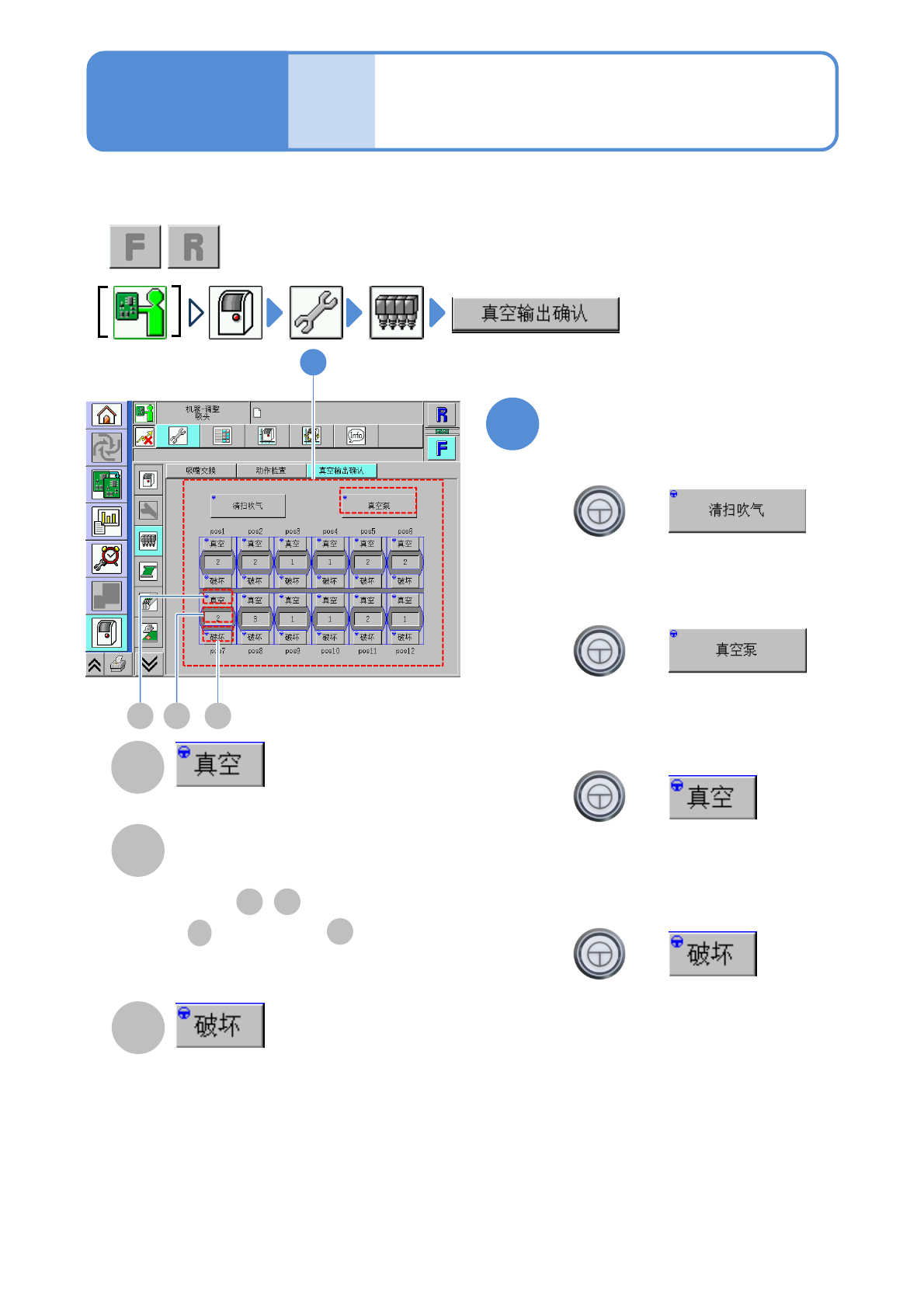

真空输出确认
空气流量值
吸嘴的空气流量值。
1
切换阀门，对于真空、吹气时的动作是否正常进行个别确认。
● 都需要进行。
确认真空、吹气时的空气流量值
+
1
■真空泵设定为ON或OFF时
(真空泵切换为ON或OFF)
+
■把真空泵设定为ON，只把指定吸嘴的
真空泵设定为ON或OFF时
(下面显示真空压)
+
■把真空泵设定为ON，只把指定吸嘴
的真空破坏泵设定为ON或OFF时
(上面显示真空破坏时的压力)
+
BA C
A
B
C
■清扫吹气设定为ON或OFF时
(清扫吹气泵切换为ON或OFF)
真空泵
真空破坏泵
●7-2-6 通过8BIT换算来显示。
B C
7-2-7
B
C
：“传感器值” ：“堵塞”
