NPM-D3 EJM6DC-MB-07O-0 2 机器参数 确认各吸嘴贴装头的旋转中心的偏移值 ( 校准的结果 ) 。 B 「旋转中心」表示数值切换到多功能 识 别照相机识别元件时的数值。 A 旋转中心 X[mm]/Y[mm] 转转中心的 XY 坐标。 测量后，切换为暂时保持的数值。 C 显示经时变化补正时的旋转中心基准 值。 D E 经时变化补正时，距离基准旋转中心 的变 换量。 贴装头旋转中心的确认 操作篇 7-3-5 7-3-5 …

100%1 / 710
NPM-D3 EJM6DC-MB-07O-02
7-3-4-2
NPM-D3 EJM6DC-MB-07O-02
机器参数
确认各吸嘴贴装头的旋转中心的偏移值(校准的结果)。
B
「旋转中心」表示数值切换到多功能识
别照相机识别元件时的数值。
A
旋转中心 X[mm]/Y[mm]
转转中心的XY坐标。
测量后，切换为暂时保持的数值。
C
显示经时变化补正时的旋转中心基准值。
D
E
经时变化补正时，距离基准旋转中心的变
换量。
贴装头旋转中心的确认
操作篇
7-3-5

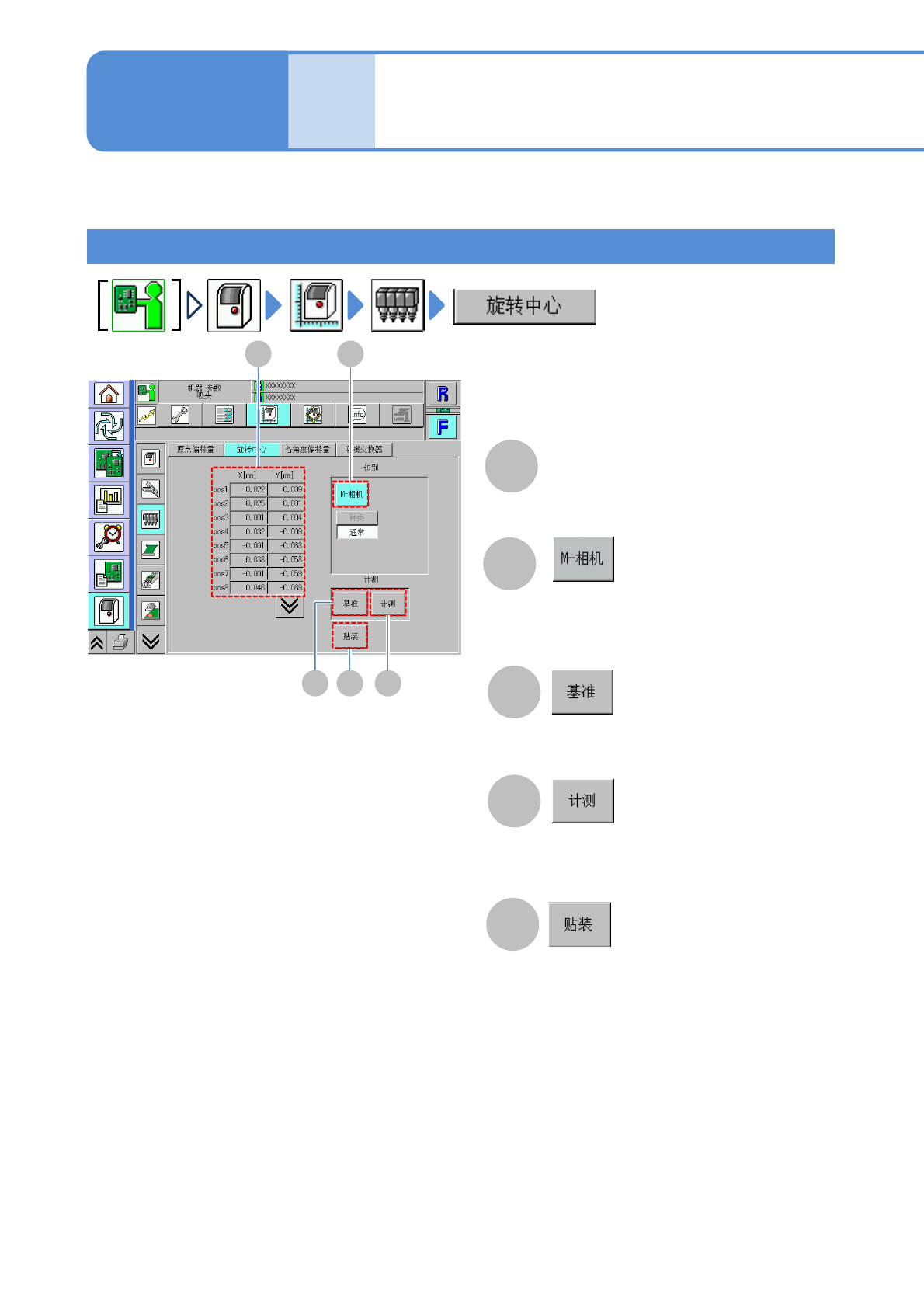

7-3-5-1
贴装头
A B
E DC
NPM-D3 EJM6DC-MB-07O-02

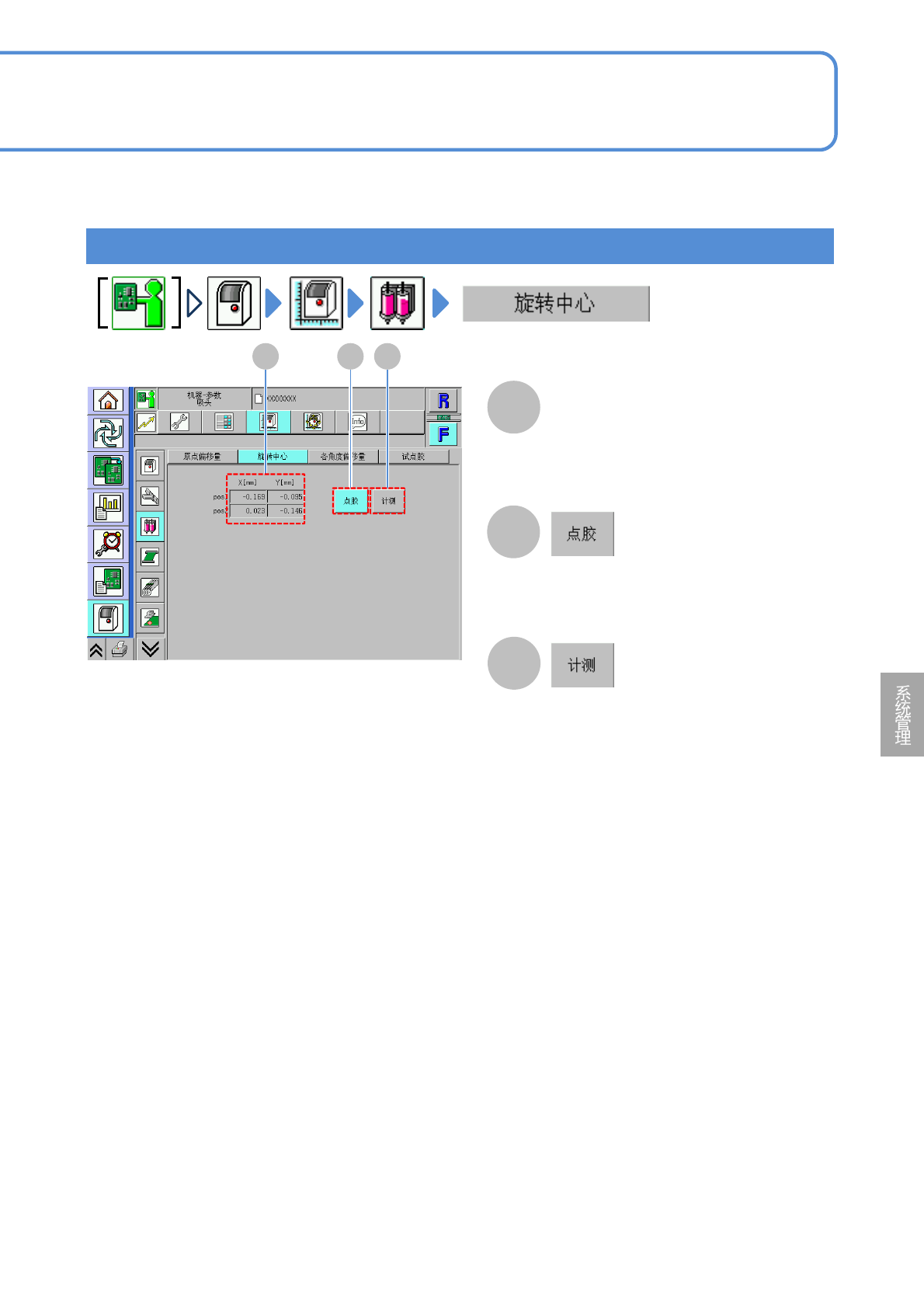

7-3-5-2
A B C
显示点胶头点胶时有关旋转中心的参数。
旋转中心 X[mm]/Y[mm]
旋转中心的XY坐标。
显示有关计测各点胶嘴的旋转中心的参数。
点胶头
B
A
C
