NPM-D3 EJM6DC-MB-06O-02 6-1-18 -6
NPM-D3 EJM6DC-MB-06O-02
数据
修改
6-1-18-5
A
1
1
B C D E
试点胶数据的修改 3
(点胶头)
操作篇
6-1-18
基板试点胶的设定
■只限试点胶模式为「基板」时
A
开始坐标X(mm)
显示试点胶开始时的X坐标。
B
开始坐标Y(mm)
显示试点胶开始时的Y坐标。
C
点胶方向
显示在基板上试点胶时的点胶方向。
D
点胶角度
E
点胶间距(mm)
选择点胶头的角度，使挡块不接触电极。
●在「试点胶模式」选择「基板」时，
可以输入。
0°
90 °
180 °
270 °
NPM-D3 EJM6DC-MB-06O-02
6-1-18-6
NPM-D3 EJM6DC-MB-06O-02
数据
修改
6-1-19-1
F
B
A

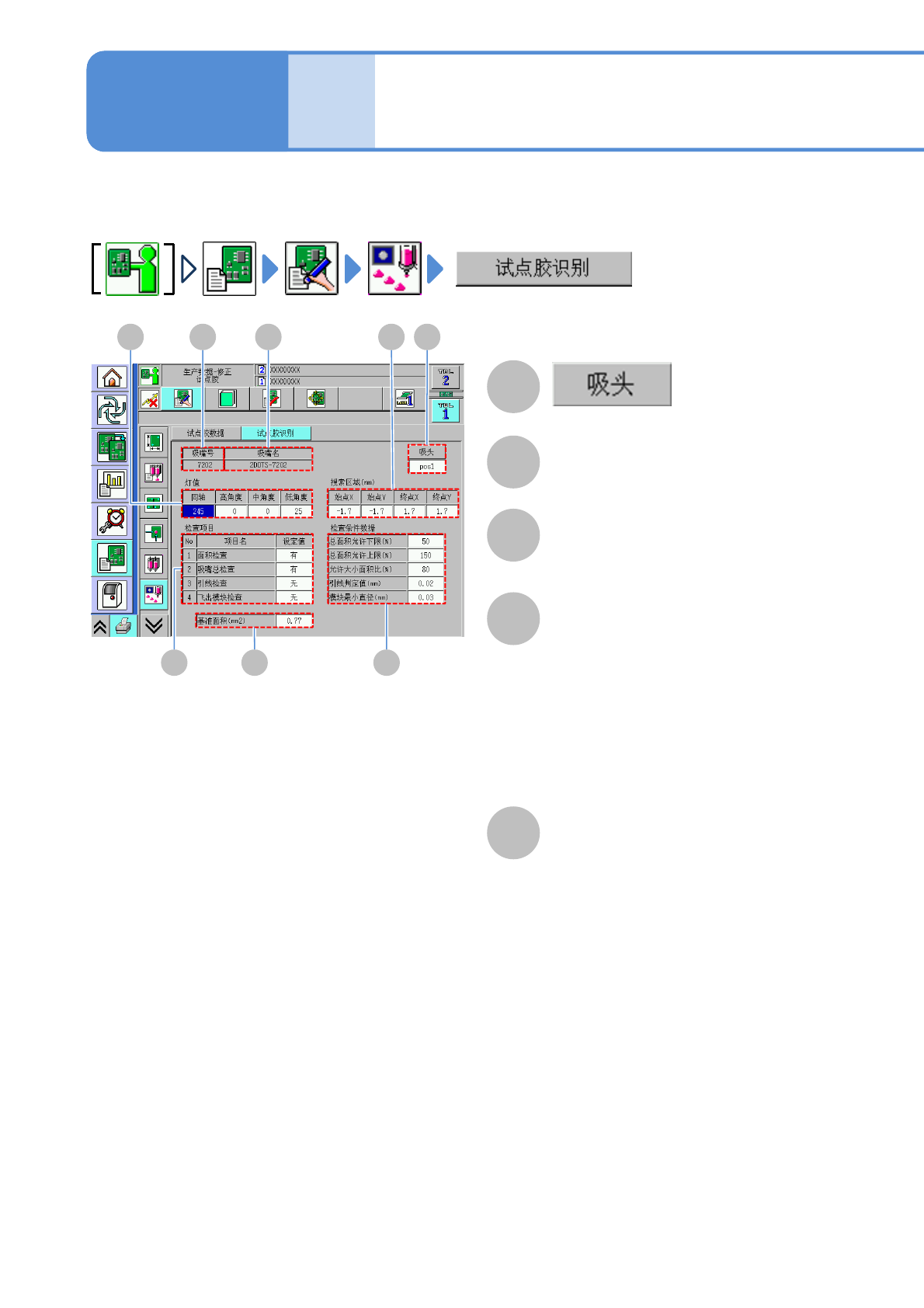

试点胶识别数据的修改
(点胶头)
操作篇
6-1-19
显示和设定试点胶识别时所使用的识别用数据。
显示该吸嘴位置。
B
吸嘴编号
C
吸嘴名称
D
灯值
显示贴装头照相机照明的亮度。
同轴：
显示灯值同轴。
高角度：
显示灯值高角度。
中角度：
显示灯值中角度。
低角度：
显示灯值低角度。
E
搜寻区域(mm)
始点X：
显示搜寻区域左下的X坐标。
始点Y：
显示搜寻区域左下的Y坐标。
终点X：
显示搜寻区域右上的X坐标。
终点Y：
显示搜寻区域右上的Y坐标。
ACD
G
E
H
